ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОСАДКИ И ЗАПУСКА (для функции посадки), Diagnostic DTC:B27A5

Код DTC Наименование DTC
B27A5 Обрыв в цепи генератора электронного ключа в переднем полу

ОПИСАНИЕ

ЭБУ сертификации (ЭБУ электронного ключа зажигания) формирует сигнал запроса и передает его на внутреннюю антенну электронного ключа № 1 в сборе (в переднем полу). Чтобы внутренняя антенна электронного ключа № 1 в сборе (в переднем полу) могла обнаружить передатчик электронного ключа в сборе внутри автомобиля, сигнал от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе), запрашивающий ответ от передатчика электронного ключа в сборе, передается в салон автомобиля. DTC B27A5 регистрируется ЭБУ сертификации (ЭБУ электронного ключа зажигания) при возникновении обрыва между ЭБУ сертификации (ЭБУ электронного ключа зажигания) и внутренней антенной электронного ключа № 1 (в переднем полу) (между контактами CLG5 и ANTE5 или CG5B и CLGB).

Код DTC Условие обнаружения DTC Неисправный участок Операция подтверждения вывода DTC
B27A5 Обнаружен обрыв в цепи между ЭБУ сертификации (ЭБУ электронного ключа зажигания) и внутренней антенной электронного ключа № 1 в сборе (в переднем полу) (CLG5 - ANTE5, CG5B - CLGB) (логика диагностирования за 1 поездку*).

  • Жгут проводов или разъем

  • Внутренняя антенна электронного ключа № 1 в сборе (в переднем полу)

  • ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

 В любое время

Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности Аварийный режим работы при обнаружении неисправности

Когда передатчик электронного ключа в сборе находится в зоне передних сидений:


  • Режим источника питания не изменяется при нажатии выключателя зажигания

  • Передатчик электронного ключа в сборе заблокирован внутри автомобиля

 -
Связанные параметры в режимах Data List и Active Test
Код DTC Режимы Data List и Active Test
B27A5 Режим диагностики ключа может использоваться для выполнения диагностики

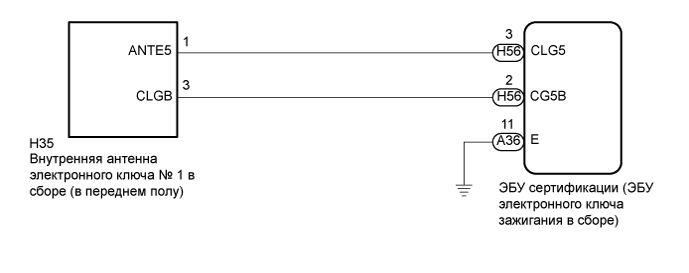

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01G7Q6E30

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • Интеллектуальная система посадки и запуска (при реализации функции посадки) обменивается данными с использованием мультиплексной системы передачи данных (системы передачи данных LIN) и системы передачи данных CAN. Выполните диагностику связи согласно указаниям раздела "Процедура поиска неисправностей" (см. стр. Click here). Приступать к диагностике интеллектуальной системы посадки и запуска (при реализации функции посадки) следует только после подтверждения нормальной работы систем передачи данных.

  • При использовании GTS при выключенном зажигании подключите GTS к автомобилю и с интервалом не более 1,5 секунды включайте и выключайте выключатель освещения дверного проема до тех пор, пока не установится связь между GTS и автомобилем. Затем выберите код модели "KEY REGIST" в ручном режиме и войдите в следующие пункты меню: Body Electrical / Entry&Start(CAN). При использовании GTS периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 секунды, чтобы поддерживать связь между GTS и автомобилем.

  • Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) обратитесь к мерам предосторожности для интеллектуальной системы посадки и запуска (при реализации функции посадки) (см. стр. Click here).

  • После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.

  • Во внутренней антенне электронного ключа № 1 (в переднем полу) к контактам ANTE5 и CLGB подключена антенная катушка.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СОЕДИНЕНИЕ РАЗЪЕМА


    1. Выключите зажигание.

    2. Проверьте правильность подключения разъемов к ЭБУ сертификации (ЭБУ электронного ключа зажигания) и внутренней антенне электронного ключа № 1 (в переднем полу).

      OK
      Разъемы подсоединены должным образом.

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ)


    1. Отсоедините разъемы A36 и H56 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

    2. Отсоедините разъем H35 внутренней антенны электронного ключа № 1 (в переднем полу).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H56-3 (CLG5) - H35-1 (ANTE5) Всегда Менее 1 Ом
      H56-2 (CG5B) - H35-3 (CLGB) Всегда Менее 1 Ом
      A36-11 (E) - масса Всегда Менее 1 Ом
      H56-3 (CLG5) или H35-1 (ANTE5) - масса Всегда 10 кОм или более
      H56-2 (CG5B) или H35-3 (CLGB) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) (ВЫВОД НА ВНУТРЕННЮЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ)


    1. Подсоедините разъемы A36 и H56 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

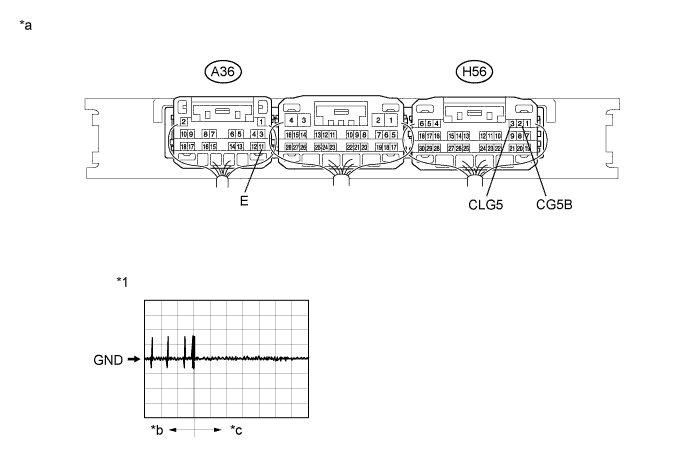

      A01G4C2E22
      Обозначения на рисунке
      *1 Осциллограмма - -
      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

      		 *b В течение приблизительно 30 секунд после закрывания двери
      *c Приблизительно через 30 секунд после закрывания двери - -

    2. Подсоедините разъем H35 внутренней антенны электронного ключа № 1 (в переднем полу).

    3. С помощью осциллографа проверьте форму сигнала.

      OK
      Подключение диагностического прибора Условие Настройки прибора Заданные условия
      H56-3 (CLG5) - A36-11 (E)

      Процедура:


      1. Зажигание выключено

      2. Передатчик электронного ключа в сборе не находится внутри автомобиля

      3. дверь открыта

      4. дверь закрыта

      5. В течение 30 с

      		 2 В / дел., 500 мс / дел. Формирование импульсов (см. форму сигнала)
      H56-2 (CG5B) - A36-11 (E)

      Процедура:


      1. Зажигание выключено

      2. Передатчик электронного ключа в сборе не находится внутри автомобиля

      3. дверь открыта

      4. дверь закрыта

      5. В течение 30 с

      		 2 В / дел., 500 мс / дел. Формирование импульсов (см. форму сигнала)

    NG

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    OK

  4. ЗАМЕНИТЕ ВНУТРЕННЮЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ (В ПЕРЕДНЕМ ПОЛУ)


    1. Временно замените внутреннюю антенну электронного ключа № 1 (в переднем полу) новой или заведомо исправной (см. стр. Click here).


    ДАЛЕЕ

  5. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  6. ПРОВЕРЬТЕ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      OK
      DTC B27A5 не выводится.

    NG

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    OK

    КОНЕЦ (ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ (В ПЕРЕДНЕМ ПОЛУ) НЕИСПРАВНА)
