СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Режим прекращения обмена данными с приемником аудиосистемы в сборе

ОПИСАНИЕ

Неисправность Признак Неисправный участок
Режим прекращения обмена данными с приемником аудиосистемы в сборе

Выполняется любое из следующих условий:


  • На экране "CAN Bus Check" (проверка шин CAN) GTS не отображается"Display and Navigation (AVN1)" (индикация и навигация (AVN1)) (см. стр. Click here).

  • Выводимые коды DTC системы передачи данных (начинающиеся на U) соответствуют "Режиму прекращения обмена данными с приемником аудиосистемы в сборе" в "Таблице комбинаций кодов DTC" (см. стр. Click here)

  • Вспомогательная линия или разъем радиоприемника в сборе

  • Цепь питания блока радиоприемника

  • Цепь массы радиоприемника в сборе

  • Радиоприемник в сборе

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01G827E03

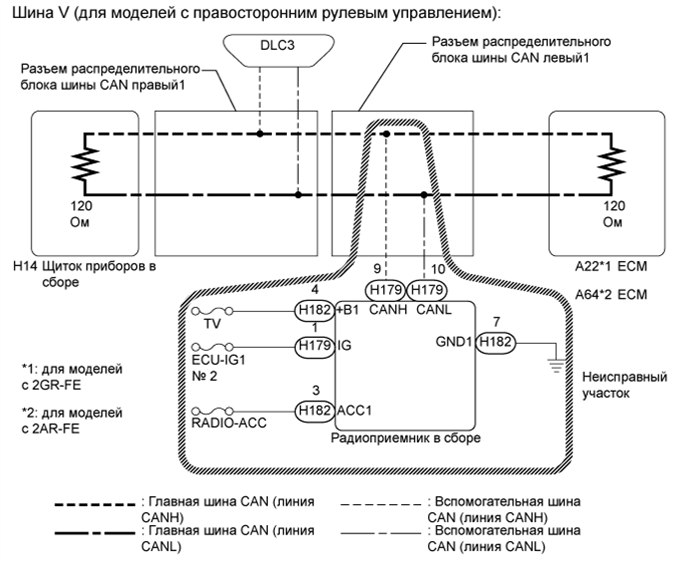

A01G827E04

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не приводя в действие ключ, другие переключатели и не открывая/закрывая двери. После этого, отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

  • По причине того, что порядок диагностики важен для обеспечения правильной диагностики, начните с процедур поиска неисправностей в случае появления кодов DTC, относящихся к системе передачи данных CAN (см. стр. Click here).

  • После ремонта выполните процедуру проверки кодов DTC и убедитесь, что коды DTC не выводятся снова.

  • Процедура проверки кодов DTC: Включите зажигание (IG) и подождите не менее 31 с.

  • После ремонта выполните проверку шины CAN и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN (См. стр. Click here).

Tech Tips


  • Управление выключателем зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ЛИНИЯ РАДИОПРИЕМНИКА В СБОРЕ)


    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

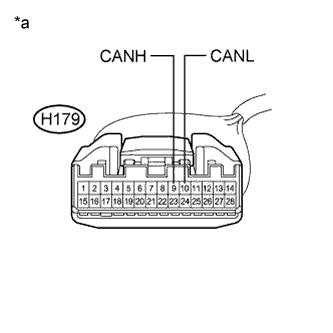

    2. A01G6ONE75
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику в сборе)

      Отсоедините разъем H179 радиоприемника.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H179-9 (CANH) - H179-10 (CANL) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ЛИНИЮ CAN ИЛИ РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ)

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)


    1. Отсоедините разъем H182 радиоприемника.

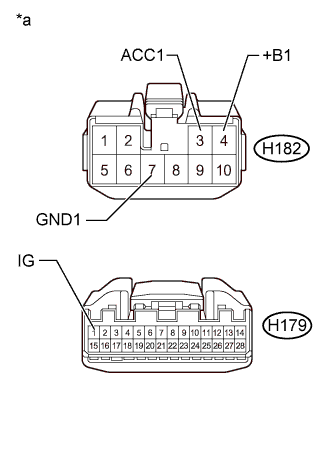

    2. A01G6CKE04
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H182-7 (GND1) - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи Менее 1 Ом

    3. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      H182-3 (ACC1) - масса Выключатель зажигания в положении ACC 11 - 14 В
      H182-4 (+B1) - масса Зажигание выключено 11 - 14 В
      H179-1 (IG) - масса Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11 - 14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ Click here
