СИСТЕМА НАВИГАЦИИ МЕРЫ ПРЕДОСТОРОЖНОСТИ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОТСОЕДИНЕНИИ ПРОВОДА ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note


    • После выключения зажигания приемник мультимедийного модуля в сборе сохраняет различные данные и настройки. Поэтому после выключения зажигания обязательно подождите не менее 60 с, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

    • Если отрицательный (-) вывод аккумуляторной батареи был отсоединен, после его подсоединения выполните инициализацию следующих систем.

    Название системы См. стр.
    Cистема помощи при парковке (для моделей с функцией помощи при параллельной парковке)

    Click here

    Cистема помощи при парковке (для моделей без функции помощи при параллельной парковке)
    Система автоматизированного привода двери багажного отделения

  2. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С СИСТЕМОЙ НАВИГАЦИИ


    1. В случае замены любой из перечисленных ниже деталей см. раздел "Инициализация" в указаниях по ремонту (стр. Click here).


      • Приемопередатчик системы обработки и передачи информации*


        • *: для моделей с ручным выключателем (SOS)

  3. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С КАРТОЙ ПАМЯТИ SD (ОПТИЧЕСКИМ ДИСКОМ)


    1. Система навигации работает с картами памяти SD (оптическими дисками), содержащими данные, например, картографические данные.

    2. Меры предосторожности при извлечении карты памяти SD (оптического диска).

      Note


      • На карте памяти SD (оптическом диске) хранятся картографические данные и различные программы для системы навигации. Система навигации не будет работать нормально без вставленной карты памяти SD (оптического диска). Поэтому извлекать карту памяти SD (оптический диск) следует только в случае необходимости, например, при обновлении картографических данных.

      • После извлечения карты памяти SD (оптического диска) запрещается вставлять в слот для карт памяти SD (прорезь для оптических дисков) какие-либо другие предметы.

      • Перед вставлением карты памяти SD (оптического диска) в слот для карт памяти SD (прорезь для оптических дисков) удостоверьтесь, что карта памяти SD (оптический диск) не загрязнена посторонними частицами.

      • После вставки карты памяти SD (диска проигрывателя дисков) убедитесь, что она надежно вставлена в гнездо для карты памяти SD (диска проигрывателя дисков).


      1. Перед извлечением карты памяти SD (диска проигрывателя дисков) обязательно выключите зажигание.

    3. Меры предосторожности при обращении с картой памяти SD (диском проигрывателя дисков)

      Note

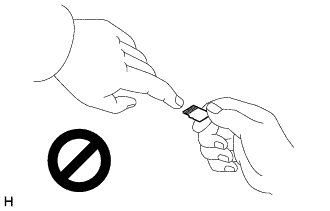

      • A01G9KA

      • Не прикасайтесь к контактам рукой или металлическим предметом.

      • Если применить к карте памяти SD (оптическому диску) большую силу, она может повредиться.

      • Не оставляйте извлеченную карту памяти SD (оптический диск) в любых следующих условиях. Если карта памяти SD (оптический диск) подвергнется неблагоприятному воздействию, это может привести к неисправности системы навигации.


        • Места, где формируется статическое электричество или электронные помехи.

        • Места с высокой температурой или влажностью.

        • Места, где карта памяти SD (оптический диск) может подвергнуться воздействию прямых солнечных лучей.

        • Места, где образуется конденсат.

        • Места, где образуется коррозия.

      • Запрещается использовать карту памяти SD (оптический диск), если от нее отслоилась этикетка или на ней наклеен стикер или другая этикетка.

  4. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ПРИЕМНИКОМ МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ (для моделей с функцией звуковой библиотеки)


    1. В приемник мультимедийного модуля встроен жесткий диск (HDD) для хранения музыкальных данных функции звуковой библиотеки. Поэтому при обращении с ним требуются следующие меры предосторожности:


      1. Если приемник мультимедийного модуля в сборе необходимо заменить, обязательно выберите в качестве замены ранее не использованный приемник.

        Note

        Если для замены будет использован бывший в употреблении приемник мультимедийного модуля в сборе, жесткий диск пользователя не сможет быть распознан.

      2. Не допускайте вибрации и ударов приемника мультимедийного модуля в сборе.

        Note


        • Не бросайте и не подвергайте сильным ударам приемник мультимедийного модуля в сборе.

        • Не используйте приемник мультимедийного модуля , если он падал или подвергался сильным ударам.

        • При хранении в приемник мультимедийного модуля в сборе необходимо установить жесткий диск. (Снимайте жесткий диск с приемника мультимедийного модуля в сборе только при наличии готового запасного приемника мультимедийного модуля в сборе или жесткого диска.)

      3. Не снимайте приемник мультимедийного модуля в сборе, если есть опасность образования конденсата.

        Note

        При резком изменении температуры приемника мультимедийного модуля в сборе в нем возможно образование конденсата. Этот может привести к выходу жесткого диска из строя. Поэтому при снятии приемника мультимедийного модуля в сборе с панели приборов необходимо поддерживать внутри автомобиля или в окружающей среде постоянную температуру и влажность.

      4. Примите меры защиты от статического электричества.

        Note

        Касание контактов разъема может вызвать статический разряд, передающийся на внутренние цепи. Это может привести к выходу жесткого диска из строя.

      5. Храните приемник мультимедийного модуля в сборе вдали от магнитов и намагниченных предметов.

        Note

        Храните приемник мультимедийного модуля в сборе вдали от динамиков, электродвигателей, намагниченных инструментов и прочих магнитных предметов.

  5. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ЖЕСТКИМ ДИСКОМ (для моделей с функцией звуковой библиотеки)


    1. Музыкальные данные для функции звуковой библиотеки хранятся на жестком диске. При замене жесткого диска обязательно выполняйте следующие инструкции:

      Note

      Данные, записанные пользователем, могут быть сохранены на жестком диске. Данные утрачиваются при замене жесткого диска. Перед заменой жесткого диска обязательно предупредите клиента о том, что данные будут утрачены и получите его согласие.


      1. Жесткий диск должен заменяться только новым узлом. Не пытайтесь устанавливать бывший в употреблении жесткий диск с другого автомобиля.

        Note

        Приемник мультимедийного модуля в сборе может распознать только новый жесткий диск.

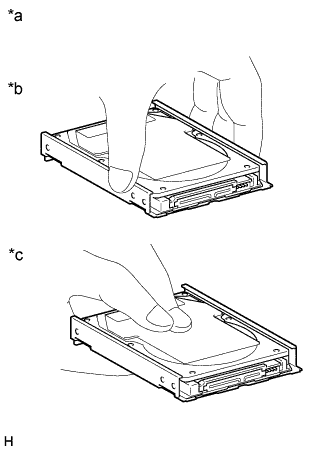

      2. Не прикасайтесь к крышке жесткого диска.

        Note

        При снятии или установке жесткого диска держите его только за части корпуса, показанные на рисунке.

      3. A01G44HE03
        Обозначения на рисунке
        *a Пример
        *b Правильно
        *c Неправильно

        Не допускайте вибрации и ударов жесткого диска.

        Note


        • Не допускайте падения жесткого диска и не подвергайте его сильным ударам.

        • Не используйте жесткий диск, если он падал или подвергался сильным ударам.

        • Если жесткий диск был снят с приемника мультимедийного модуля системы навигации, не храните его отдельно. (Снимайте жесткий диск с приемника мультимедийного модуля в сборе только при наличии готового запасного приемника мультимедийного модуля в сборе или жесткого диска.)

      4. Не снимайте жесткий диск, если есть опасность конденсации.

        Note

        При резком изменении температуры жесткого диска в нем возможна конденсация. Этот может привести к выходу жесткого диска из строя. Поэтому при снятии приемника мультимедийного модуля в сборе с панели приборов необходимо поддерживать внутри автомобиля или в окружающей среде постоянную температуру и влажность.

    2. Примите меры защиты от статического электричества.

      Note

      Касание контактов разъема может вызвать статический разряд, передающийся на внутренние цепи. Это может привести к выходу жесткого диска из строя.

    3. Держите жесткий диск вдали от магнитов и намагниченных предметов.

      Note

      Держите жесткий диск вдали от динамиков, электродвигателей, намагниченных инструментов и прочих магнитных предметов.

    4. Проверка после замены жесткого диска.

      Note

      Обязательно выполните проверку жесткого диска, чтобы убедиться в отсутствии неполадок в его работе после снятия или установки (см. стр. Click here).

  6. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С СИСТЕМОЙ G-BOOK (для моделей с системой G-BOOK)


    1. Приемник мультимедийного модуля в сборе выполняет функции устройства G-BOOK и имеет идентификационный код G-BOOK.

      Note


      • В случае замены приемника мультимедийного модуля в сборе или приемопередатчика системы обработки и передачи информации выполните контрактные установки автомобиля (для моделей с ручным выключателем (SOS)) (см. стр. Click here).

      • В случае замены приемника мультимедийного модуля в сборе выполните контрактные установки автомобиля (для моделей без ручного выключателя (SOS)) (см. стр. Click here).

    2. Данные, необходимые для системы G-BOOK, хранятся в приемнике мультимедийного модуля.

      Note


      • После замены приемника мультимедийного модуля в сборе загрузите необходимые данные (для моделей с ручным выключателем (SOS)) (см.стр. Click here).

      • После замены приемника мультимедийного модуля в сборе загрузите необходимые данные (для моделей без ручного выключателя (SOS)) (см.стр. Click here).
