ПРИВОД КЛАПАНА УПРАВЛЕНИЯ ЗАБОРОМ ВОЗДУХА (для клапана управления опрокидыванием) УСТАНОВКА


  1. УСТАНОВИТЕ ПРИВОД КЛАПАНА УПРАВЛЕНИЯ ЗАБОРОМ ВОЗДУХА

    Note


    • A01G7IU

      Примите меры, чтобы исключить попадание посторонних частиц, например воды, масла, песка или частиц железа, в камеру шестерни или привод клапана управления забором воздуха в местах, отмеченных на рисунке окружностями.

    • A01G6X8

      Не выворачивайте болт, не отворачивайте 2 гайки, показанные на рисунке, и не ослабляйте их.

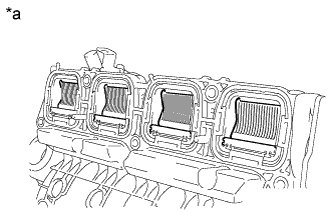

    1. A01G9IKE02
      Обозначения на рисунке
      *a Состояние: Закрыто

      Проверьте клапаны управления перемешиванием.

      Tech Tips

      Если клапаны управления перемешиванием не закрыты, закройте их вручную.

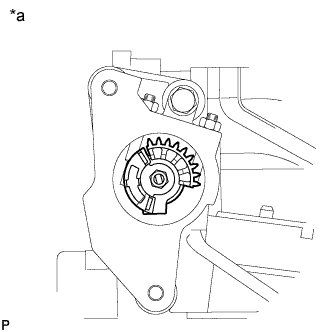

    2. A01G61LE02
      Обозначения на рисунке
      *a Состояние: Закрыто

      Убедитесь, что шестерня каждого клапана управления перемешиванием находится в положении, показанном на рисунке.

      Tech Tips

      Поверните шестерню по часовой стрелке до ее соприкосновения с упором.

    3. Установите новую прокладку на привод клапана управления впуском воздуха.

    4. Установите привод клапана управления забором воздуха во впускной коллектор и закрепите его 2 болтами.

      Torque:
      6,0 Н*м  { 61 кгс*см, 53 фунт-сила-дюйма }

      Note


      • Если при установке привода клапана управления забором воздуха к шестерне прикладывается чрезмерное усилие в направлении вращения, клапаны управления перемешиванием и привод клапана управления забором воздуха могут получить повреждения.

      • После установки привода клапана управления забором воздуха убедитесь, что края клапанов управления перемешиванием не выступают над поверхностью, на которую устанавливается впускной коллектор. Если клапаны управления перемешиванием выступают, снимите привод клапана управления забором воздуха и установите его заново.

  2. УСТАНОВИТЕ ВПУСКНОЙ КОЛЛЕКТОР

    (см. стр. Click here).
