ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ


  1. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ


    1. A01G5B0E01
      Обозначения на рисунке
      *a Метка с кодом

      Проверьте кодовую метку на кожухе вентилятора.

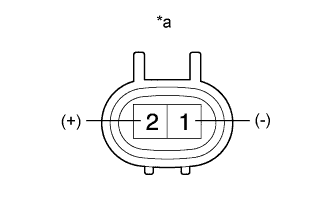

    2. A01G8PME01
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (электродвигатель вентилятора системы охлаждения)

      Убедитесь, что когда аккумуляторная батарея подключается к разъему электродвигателя вентилятора системы охлаждения, электродвигатель начинает плавно вращаться.

    3. Измерьте ток электродвигателя во время работы электродвигатель вентилятора системы охлаждения.

      Номинальный ток
      Параметр / Устройство Условие Заданные условия
      Электродвигатель вентилятора системы охлаждения (метки с кодами X и F) Напряжение аккумуляторной батареи подается при 20°C (68°F) 5,5 - 7,5 A
      Электродвигатель вентилятора системы охлаждения (метка с кодом R) Напряжение аккумуляторной батареи подается при 20°C (68°F) 7,4 - 11,4 A

      Если результат проверки не отвечает требованиям, замените электродвигатель вентилятора системы охлаждения.

  2. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ № 2


    1. A01G5B0E01
      Обозначения на рисунке
      *a Метка с кодом

      Проверьте кодовую метку на кожухе вентилятора.

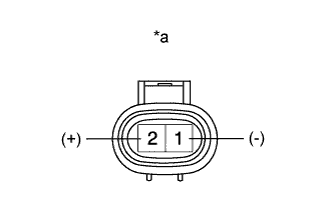

    2. A01G8H5E01
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (электродвигатель вентилятора системы охлаждения № 2)

      Убедитесь, что когда аккумуляторная батарея подключается к разъему электродвигателя вентилятора системы охлаждения № 2, электродвигатель № 2 начинает плавно вращаться.

    3. Измерьте ток во время работы электродвигателя вентилятора системы охлаждения № 2.

      Номинальный ток
      Параметр / Устройство Условие Заданные условия
      Электродвигатель вентилятора системы охлаждения № 2 (метки с кодами X и F) Напряжение аккумуляторной батареи подается при 20°C (68°F) 5,5 - 7,5 A
      Электродвигатель вентилятора системы охлаждения № 2 (метка с кодом R) Напряжение аккумуляторной батареи подается при 20°C (68°F) 7,4 - 11,4 A

      Если результат не отвечает требованиям, замените электродвигатель вентилятора системы охлаждения № 2.
