ТОПЛИВНАЯ ФОРСУНКА УСТАНОВКА


  1. УСТАНОВИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

    Tech Tips

    Выполните "Послеремонтную проверку" после замены топливной форсунки в сборе (см. стр. Click here).


    1. A01G4IBE03
      Обозначения на рисунке
      *1 Кольцевое уплотнение

      Нанесите небольшой слой шпиндельного масла или бензина на новые кольцевые уплотнения и установите их на каждую топливную форсунку в сборе.

    2. Нанесите тонкий слой шпиндельного масла или бензина на место контакта топливной рампы с каждым кольцевым уплотнением.

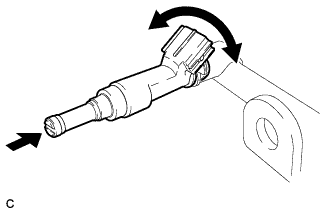

    3. A01G7SRE02

      Поворачивая топливную форсунку влево и вправо, установите ее на топливную рампу.

      Note


      • Не повредите топливную форсунку или кольцевое уплотнение.

      • Не перекручивайте кольцевые уплотнения.

      • После установки каждой топливной форсунки убедитесь в том, что она вращается плавно. В противном случае замените кольцевое уплотнение новым.

      Tech Tips

      Выполните аналогичные действия для установки других топливных форсунок в сборе.

  2. УСТАНОВИТЕ ТОПЛИВНУЮ РАМПУ


    1. A01G6CHE02
      Обозначения на рисунке
      *1 Распорная втулка топливной рампы
      *2 Виброизолятор форсунки
      *a Со стороны топливной рампы
      *b Сторона головки блока цилиндров

      Установите 4 новых виброизолятора форсунок на головку блока цилиндров.

    2. Установите 2 распорные втулки топливной рампы на головку блока цилиндров.

      Tech Tips

      Установите распорную втулку топливной рампы таким образом, чтобы более длинная выступающая часть была обращена к головке блока цилиндров.

    3. Установив топливную рампу вместе с 4 топливными форсунками, вверните 2 болта.

      Torque:
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

      Note


      • Не допускайте падения топливной форсунки при монтаже топливной рампы.

      • После установки топливной рампы убедитесь, что топливные форсунки в сборе вращаются плавно.

  3. ПОДСОЕДИНИТЕ ЖГУТ ПРОВОДОВ


    1. A01G4J0

      Подсоедините жгут проводов и введите в зацепление зажим.

    2. Установите 2 кронштейна зажима жгута проводов на впускной коллектор и закрепите их 2 болтами.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

    3. Подсоедините 4 разъема топливных форсунок в сборе, разъем корпуса дроссельной заслонки с электродвигателем в сборе и разъем жгута проводов датчика.

  4. УСТАНОВИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН В СБОРЕ (для ACIS)


    1. Установите хомут вакуумного шланга и закрепите его болтом.

      Torque:
      5,4 Н*м  { 55 кгс*см, 48 фунт-сила-дюймов }

    2. Установите электровакуумный клапан на впускной коллектор и закрепите его болтом.

      Torque:
      9,0 Н*м  { 92 кгс*см, 80 фунт-сила-дюймов }

    3. Подсоедините 2 вакуумных шланга и разъем.

    4. A01G5XEE01
      Обозначения на рисунке
      *1 Шланг между штуцером и вакуумной трубкой
      *2 Хомут вакуумного шланга
      *3 Метка, нанесенная краской

      Подсоедините штуцер к вакуумному шлангу и зажим жгута проводов.

  5. ПОДСОЕДИНИТЕ ТОПЛИВОПРОВОД В СБОРЕ


    1. A01G50PE04
      Обозначения на рисунке
      *a Крепежная деталь
      *b Кольцевое уплотнение
      *c Соединитель топливопровода
      *d Топливопровод
      *e Нейлоновая трубка

      Подсоедините топливный патрубок топлива к топливопроводу.

      Note

      Убедитесь в отсутствии повреждений и посторонних частиц на соединяемых частях топливопровода.


      1. Совместите разъем топливопровода с топливопроводом и вставьте их друг в друга до щелчка. Если топливопровод вставляется в разъем тяжело, нанесите небольшое количество чистого моторного масла на конец топливопровода и попытайтесь вставить снова.

      2. После подсоединения разъема к топливопроводу потяните их для проверки прочности соединения.

    2. Введите захват в зацепление и установите хомут топливопровода № 1.

    3. Подсоедините топливопровод в сборе к хомуту топливного шланга и закрепите хомутом.

  6. УСТАНОВИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    1. A01G6AKE01
      Обозначения на рисунке
      *a Петля
      *b Хомут

      Подсоедините 2 петли крышки воздушного фильтра.

    2. Закрепите крышку воздушного фильтра в сборе 2 зажимами.

    3. Подсоедините крышку воздушного фильтра в сборе к корпусу дроссельной заслонки с электродвигателем в сборе с помощью хомута шланга.

    4. Подключите шланг вентиляции картера к крышке головки блока цилиндров.

    5. Подсоедините питающий шланг паров топлива к шлангу воздушного фильтра.

    6. Подсоедините разъем датчика массового расхода воздуха и 2 зажима жгута проводов к крышке воздушного фильтра.

    7. Подсоедините электровакуумный клапан в сборе на крышку воздушного фильтра.

  7. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  8. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ТОПЛИВА


    1. Проверьте работу топливного насоса.


      1. Подключите GTS к DLC3.

      2. Включите зажигание (IG) и включите GTS.

        Note

        Не запускайте двигатель.

      3. Войдите в следующие меню: Powertrain / Engine / Active Test / Control the Fuel Pump/Speed.

      4. Проверьте давление в топливопроводе со стороны топливного патрубка. Убедитесь в том, что слышно, как топливо поступает из топливного бака. Если звук не слышен, проверьте интегрированное реле, топливный насос, ЕСМ и разъемы жгута проводов.

    2. Проверьте, нет ли утечек топлива.


      1. Убедитесь в отсутствии утечек топлива из топливной системы после проведения любого технического обслуживания или ремонта. При обнаружении утечки топлива при необходимости отремонтируйте или замените детали.

    3. Выключите зажигание.

    4. Отсоедините GTS от DLC3.

  9. УСТАНОВИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ


    1. Введите в зацепление 3 штифта и установите крышку двигателя № 1.
