ТОПЛИВНАЯ ФОРСУНКА СНЯТИЕ

Tech Tips

Выполните "Послеремонтную проверку" после замены топливной форсунки в сборе (см. стр. Click here).


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

  2. СБРОСЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

    (см. стр. Click here).

  3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  4. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ


    1. A01G6L6

      Поднимите заднюю крышку двигателя № 1, чтобы отсоединить ее от 2 штифтов.

    2. Поднимите переднюю крышку двигателя № 1, чтобы отсоединить ее от штифта, и снимите ее.

      Note

      Попытка одновременно освободить задние и передние штифты может привести к повреждению крышки двигателя № 1.

  5. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    1. A01G6TI

      Отсоедините электровакуумный клапан в сборе от крышки воздушного фильтра.

    2. A01G9UT

      Отсоедините разъем датчика массового расхода воздуха и 2 зажима жгута проводов от крышки воздушного фильтра.

    3. A01G7KC

      Отсоедините питающий шланг паров топлива от крышки воздушного фильтра.

    4. A01G481

      Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.

    5. A01G7ME

      Ослабьте зажим шланга и отсоедините крышку воздушного фильтра от корпуса дроссельной заслонки с электродвигателем в сборе.

    6. A01G64N

      Освободите 2 зажима и снимите крышку воздушного фильтра в сборе.

  6. ОТСОЕДИНИТЕ ТОПЛИВОПРОВОД В СБОРЕ

    Note

    Перед выполнением этой операции очистите разъем топливопровода и топливопровод от грязи и посторонних частиц.


    1. A01G6HQE01

      Расцепите захват и снимите хомут топливопровода № 1.

    2. Отсоедините топливопровод от топливного патрубка.


      1. A01G50PE03
        Обозначения на рисунке
        *a Крепежная деталь
        *b Кольцевое уплотнение
        *c Соединитель топливопровода
        *d Трубка топливопровода
        *e Нейлоновая трубка
        A01G8AH Зажмите
        A01G47H Вытяните

        Сожмите фиксатор разъема топливопровода и затем вытяните разъем топливопровода из топливопровода.

        Note

        Разъем топливопровода следует отсоединять вручную.

      2. Если разъем топливопровода не снимается с топливопровода, подвигайте его вперед-назад для освобождения. Аккуратно снимите разъем топливопровода с топливопровода.

        Note


        • Разъем топливопровода следует отсоединять вручную.

        • Не допускайте образования царапин и загрязнений на разъединенных деталях, поскольку соединение разъема топливопровода и рампы герметизируется с помощью кольцевого уплотнения.

        • Не изгибайте, не проворачивайте и не перекручивайте нейлоновую трубку.

      3. Убедитесь в отсутствии посторонних веществ на уплотняемых поверхностях отсоединенных топливопроводов. При необходимости очистите их.

      4. Накройте отсоединенный топливопровод и разъем топливопровода полиэтиленовыми пакетами, чтобы предотвратить их загрязнение и повреждение.

    3. Освободите хомут и отсоедините топливопровод в сборе от хомута топливного шланга.

  7. СНИМИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН В СБОРЕ (для ACIS)


    1. A01G7OS

      Отсоедините вакуумный шланг между штуцером и разъемом и зажим жгута проводов.

    2. Отсоедините 2 вакуумных шланга и разъем.

    3. Выверните болт и снимите с впускного коллектора действующий электровакуумный клапан.

    4. A01G652

      Выверните болт и снимите хомут вакуумного шланга.

  8. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ

    A01G4J0

    1. Отсоедините 4 разъема топливных форсунок в сборе, разъем корпуса дроссельной заслонки с электродвигателем в сборе и разъем жгута проводов датчика.

    2. Выверните 2 болта и отсоедините 2 кронштейна жгута проводов от впускного коллектора.

    3. Освободите зажим и отсоедините жгут проводов.

  9. СНИМИТЕ ТОПЛИВНУЮ РАМПУ


    1. A01G8C7

      Выверните 2 болта и снимите топливную рампу в сборе с 4 топливными форсунками.

      Note

      Не допускайте падения топливной форсунки при снятии топливной рампы.

    2. A01G960E01
      Обозначения на рисунке
      *1 Распорная втулка топливной рампы
      *2 Виброизолятор форсунки

      Снимите 2 распорные втулки топливной рампы с головки блока цилиндров.

    3. Снимите 4 виброизолятора форсунки с головки блока цилиндров.

  10. СНИМИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

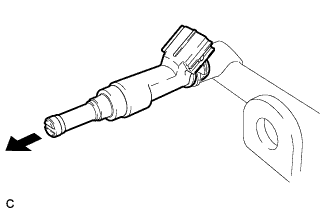

    1. A01G7SRE01

      Вытяните 4 топливных форсунки в сборе из топливной рампы.

    2. Снимите кольцевое уплотнение с каждой топливной форсунки в сборе.

    3. Для повторной установки прикрепите к каждой топливной форсунке табличку или бирку с номером соответствующего цилиндра.

      Note

      Обеспечьте защиту топливных форсунок, накрыв их полиэтиленовым пакетом.
