БЛОК ДВИГАТЕЛЯ СНЯТИЕ


  1. СНИМИТЕ КРЮКИ ДЛЯ ВЫВЕШИВАНИЯ ДВИГАТЕЛЯ


    1. A01G77FE18
      Обозначения на рисунке
      *1 Крюк для вывешивания двигателя № 1
      *2 Крюк для вывешивания двигателя № 2
      *a Ряд 1
      *b Ряд 2

      Выверните 4 болта и снимите 2 крюка для вывешивания двигателя.

  2. СНИМИТЕ УРАВНИТЕЛЬНЫЙ БАЧОК НА ВПУСКЕ ВОЗДУХА В СБОРЕ


    1. A01G6NLE01
      Обозначения на рисунке
      *A Тип A
      *B Тип B

      Сдвиньте хомут и отсоедините шланг вентиляции картера от уравнительного бачка воздухозаборника в сборе.

    2. Для моделей с левосторонним рулевым управлением:


      1. A01G7SWE01
        Обозначения на рисунке
        *A Для моделей с левосторонним рулевым управлением
        *B Для моделей с правосторонним рулевым управлением

        Сдвиньте фиксатор и отсоедините шланг между штуцером и обратным клапаном от уравнительного бачка воздухозаборника в сборе.

      2. Расцепите хомут шланга.

    3. Для моделей с правосторонним рулевым управлением:


      1. Сдвиньте фиксатор и отсоедините шланг между штуцером и обратным клапаном от уравнительного бачка воздухозаборника в сборе.

    4. A01G66K

      Отсоедините разъем корпуса дроссельной заслонки.

    5. Открепите зажим жгута проводов.

    6. Сдвиньте 2 фиксатора и отсоедините 2 перепускных шланга охлаждающей жидкости от корпуса дроссельной заслонки.

    7. Отсоедините питающий шланг паров топлива от расширительного бачка на впуске воздуха в сборе.

    8. A01G4H7

      Отсоедините разъем клапана управления забором воздуха в сборе.

    9. A01G4FU

      Выверните болт и снимите хомут вакуумного шланга с кронштейна корпуса дроссельной заслонки.

    10. A01G7HH

      Выверните болт и снимите кронштейн корпуса дроссельной заслонки с уравнительного бачка на впуске воздуха в сборе.

    11. A01G5H8

      Выверните болт и снимите опору уравнительного бачка № 1 с уравнительного бачка на впуске воздуха в сборе.

    12. A01G57K

      Отверните 2 гайки с уравнительного бачка на впуске воздуха в сборе.

    13. С помощью торцевого ключа с шестигранной головкой на 5 мм выверните 4 болта из уравнительного бачка на впуске воздуха.

    14. A01G8QN

      Снимите уравнительный бачок воздухозаборника и 3 прокладки.

  3. СНИМИТЕ СТОЙКУ РАСШИРИТЕЛЬНОГО БАЧКА № 1


    1. A01G7LE

      Выверните болт и снимите стойку расширительного бачка № 1.

  4. СНИМИТЕ КРОНШТЕЙН КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ


    1. A01G6MU

      Выверните болт и снимите кронштейн корпуса дроссельной заслонки.

  5. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ


    1. A01G8A8

      Отверните гайку.

    2. Отсоедините 2 зажима жгута проводов.

    3. A01G9L4

      Отсоедините разъемы 6 катушек зажигания.

    4. A01G5N3

      Выверните 6 болтов и снимите 6 катушек зажигания.

  6. СНИМИТЕ ПРАВУЮ ОПОРУ ДВИГАТЕЛЯ № 2


    1. A01G76Q

      Выверните 2 болта и снимите правую опору двигателя.

  7. СНИМИТЕ ВПУСКНОЙ КОЛЛЕКТОР


    1. A01G4HJE01
      Обозначения на рисунке
      *1 гайка

      Равномерно ослабьте и выверните 6 болтов и отверните 4 гайки.

    2. Снимите впускной коллектор и 2 прокладки.

  8. СНИМИТЕ ПРАВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ


    1. A01G9M0

      Равномерно ослабьте и отверните 6 гаек.

    2. Снимите правый выпускной коллектор и прокладку.

  9. СНИМИТЕ ТРУБКУ ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА № 2


    1. A01G88F

      Снимите щуп проверки уровня моторного масла.

    2. Выверните болт и снимите направляющую № 2 щупа проверки уровня масла.

    3. A01G49S

      Снимите кольцевое уплотнение с трубки щупа проверки уровня моторного масла № 2.

  10. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА № 2


    1. A01G4BD

      Выверните болт, отверните гайку и снимите опору коллектора № 2.

  11. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2


    1. A01G8SF

      Выверните 3 болта и снимите теплозащитный экран выпускного коллектора № 2.

  12. СНИМИТЕ ЛЕВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ


    1. A01G6LJ

      Равномерно ослабьте и отверните 6 гаек.

    2. Снимите левый выпускной коллектор и прокладку.

  13. СНИМИТЕ НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ


    1. A01G4FI

      Выверните 5 болтов и снимите натяжитель поликлинового ремня в сборе.

  14. СНИМИТЕ КРЫШКУ РАСПРЕДЕЛИТЕЛЬНЫХ ШЕСТЕРЕН № 2


    1. A01G536

      Выверните 2 болта и снимите крышку распределительных шестерен № 2.

  15. СНИМИТЕ ШКИВ НАСОСА СИСТЕМЫ ОХЛАЖДЕНИЯ


    1. A01G7XIE01

      С помощью SST зафиксируйте шкив насоса системы охлаждения.

      SST
      09960-10010   ( 09962-01000, 09963-00700 )

    2. Выверните 4 болта и снимите шкив насоса системы охлаждения.

  16. СНИМИТЕ ОПОРНЫЙ РОЛИК № 2 В СБОРЕ


    1. A01G5ZH

      Выверните болт и снимите крышку опорного ролика № 2 и опорный ролик № 2 и крышку опорного ролика.

  17. СНИМИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН № 1


    1. A01G755

      Выверните болт и снимите электровакуумный клапан № 1.

  18. СНИМИТЕ КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА

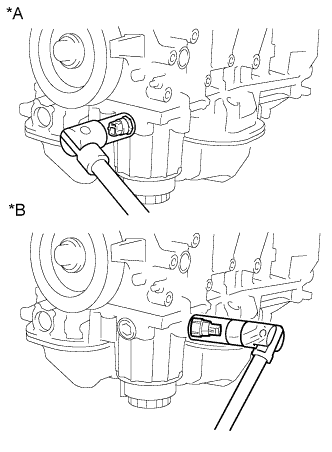

    1. A01G7IQE01
      Обозначения на рисунке
      *A Для моделей с масляным радиатором
      *B Для моделей без масляного радиатора

      С помощью удлиненной торцевой головки на 24 мм снимите контактный датчик давления моторного масла в сборе.

  19. СНИМИТЕ ДАТЧИК ДЕТОНАЦИИ


    1. A01G9RO

      Отсоедините разъемы 2 датчиков детонации.

    2. Выверните 2 болта и снимите 2 датчика детонации.

  20. СНИМИТЕ ПРОВОД ДАТЧИКА ДЕТОНАЦИИ


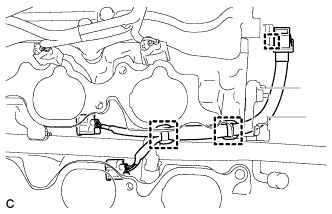

    1. A01G82A

      Снимите 3 зажима и отсоедините провод датчика детонации от двигателя.

  21. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

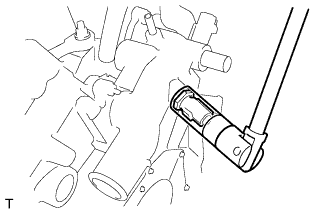

    1. A01G4AK

      При помощи ключа с глубокой насадкой на 19 мм снимите датчик температуры охлаждающей жидкости и прокладку.

  22. СНИМИТЕ ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА


    1. A01G6RS

      Отверните 4 болта и снимите датчик уровня моторного масла и прокладку.
