ПЕРЕДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА УСТАНОВКА


  1. УСТАНОВИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА


    1. Нанесите универсальную консистентную смазку на кромку нового сальника крышки цепного привода газораспределительного механизма.

      Note


      • Не допускайте попадания посторонних веществ на кромку сальника крышки цепного привода газораспределительного механизма.

      • Не допускайте попадания универсальной консистентной смазки на пылезащитное уплотнение.

    2. A01G7NXE01

      С помощью SST и молотка запрессуйте сальник крышки цепного привода газораспределительного механизма так, чтобы его поверхность была заподлицо с краем крышки цепного привода газораспределительного механизма.

      SST
      09223-22010

      Note


      • Не допускайте попадания посторонних веществ на кромку сальника крышки цепного привода газораспределительного механизма.

      • Проследите, чтобы сальник крышки цепного привода газораспределительного механизма был запрессован без перекоса.

  2. УСТАНОВИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА


    1. Совместите шпонку шкива коленчатого вала со шпоночной канавкой шкива коленчатого вала.

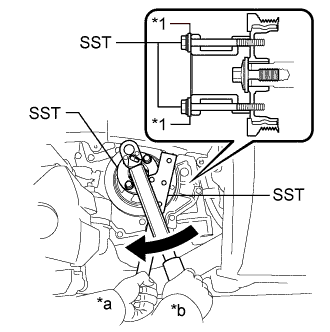

    2. A01G7YKE01
      Обозначения на рисунке
      *1 Шайба
      *a Удерживайте
      *b Поверните

      Используя SST, зафиксируйте шкив коленчатого вала и вверните болт шкива.

      SST
      09213-54015   ( 09214-00030 )
      09213-70011
      09330-00021
      Torque:
      260 Н*м  { 2651 кгс*см, 192 фунт-сила-фута }

      Tech Tips

      Вставьте несколько шайб (толщина: приблизительно 5 мм (0,197 дюйма)) между SST(09213-70011) и SST(09214-00030).

  3. УСТАНОВИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ


    1. A01G9CSE02
      Обозначения на рисунке
      *1 Шкив коленчатого вала
      *2 Натяжитель поликлинового ремня в сборе
      *3 Генератор в сборе
      *4 Насос системы охлаждения двигателя в сборе
      *5 Компрессор системы кондиционирования

      Установите поликлиновой ремень на все детали, кроме шкива насоса системы охлаждения двигателя, как показано на рисунке.

    2. Ослабьте натяжение поликлинового ремня, повернув натяжитель ремня по часовой стрелке.

    3. Установите поликлиновой ремень на шкив насоса системы охлаждения.

      Note

      Убедитесь, что поликлиновой ремень надет на каждый шкив. В частности, убедитесь, что поликлиновой ремень плотно входит в канавки каждого шкива.

  4. УСТАНОВИТЕ УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА

  5. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  6. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  7. УСТАНОВИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО

    Torque:
    103 Н*м  { 1049 кгс*см, 76 фунт-сила-футов }
