ПЕРЕДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА СНЯТИЕ


  1. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО

  2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  3. СНИМИТЕ ПРАВУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

  4. СНИМИТЕ УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА

  5. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ


    1. A01G4G6

      Установите гаечный ключ на шестигранный участок натяжителя поликлинового ремня, как показано на рисунке, поверните натяжитель поликлинового ремня по часовой стрелке и снимите поликлиновой ремень.

  6. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА

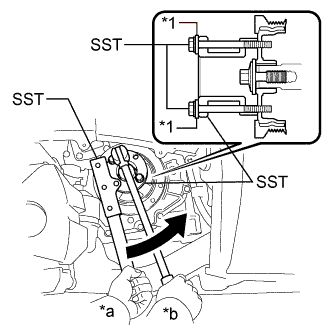

    1. A01G8PLE01
      Обозначения на рисунке
      *1 Шайба
      *a Удерживайте
      *b Поверните

      Используя SST, зафиксируйте шкив коленчатого вала и ослабьте болт шкива. Дополнительно ослабьте болт шкива, чтобы он был ввернут в коленчатый вал на 2–3 витка резьбы.

      SST
      09213-54015   ( 09214-00030 )
      09213-70011
      09330-00021

      Tech Tips

      Вставьте несколько шайб (толщина: приблизительно 5 мм (0,197 дюйма)) между SST(09213-70011) и SST(09214-00030).

    2. A01G4SQE02
      Обозначения на рисунке
      *1 Болт шкива
      *a Удерживайте
      *b Поверните

      С помощью SST и болта шкива снимите шкив коленчатого вала и выверните болт шкива.

      SST
      09950-50013   ( 09951-05010, 09952-05010, 09953-05020, 09954-05011 )

      Tech Tips

      Нанесите смазочный материал на резьбу и конец SST.

  7. СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА


    1. A01G8PIE01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      С помощью отвертки извлеките крышку цепного привода газораспределительного механизма.

      Note

      Старайтесь не повредить поверхность посадочного углубления сальника крышки цепного привода газораспределительного механизма и коленчатый вал.

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.
