СИСТЕМА ЗВУКОВОГО СИГНАЛА РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
Информация добавлена 02-08-2017

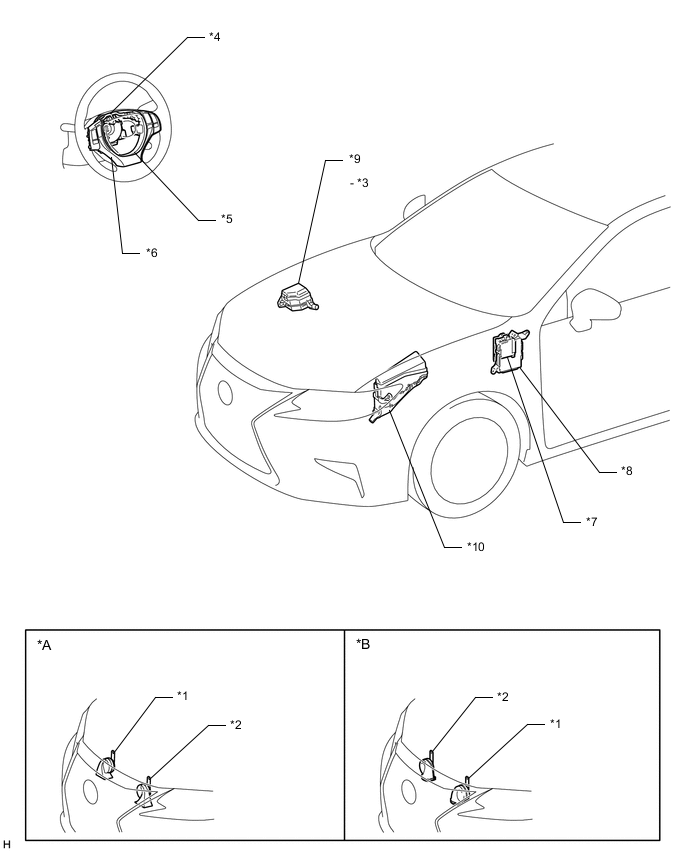

ИЛЛЮСТРАЦИЯ
| *A | для моделей с системой навигации или без системы навигации с 8 динамиками | *B | для моделей без системы навигации, кроме моделей с 8 динамиками |
| *1 | ВЫСОКОЧАСТОТНЫЙ ЗВУКОВОЙ СИГНАЛ В СБОРЕ | *2 | НИЗКОЧАСТОТНЫЙ ЗВУКОВОЙ СИГНАЛ В СБОРЕ |
| *3 | РЕЛЕ ЗВУКОВОГО СИГНАЛА | *4 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *5 | КНОПКА ЗВУКОВОГО СИГНАЛА В СБОРЕ | *6 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *7 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *8 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
| *9 | БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА | *10 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ HORN |
