ФАРА В СБОРЕ РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

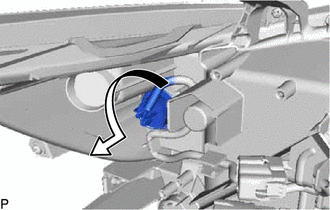

    1. A0004W6

      Поверните шнур фары с лампой переднего указателя поворота, как показано на рисунке, чтобы отсоединить его.

    2. Отделите лампу переднего указателя поворота от шнура.

  2. ОТСОЕДИНИТЕ ШНУР ФАРЫ


    1. A0007WT

      Освободите захват и 3 зажима и снимите шнур фары с фары в сборе.

  3. СНИМИТЕ КРЫШКУ ФАРЫ (для моделей с галогенными фарами)

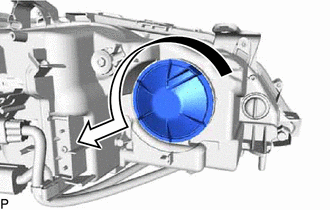

    1. A0007GC

      Поверните крышку фары, как показано на рисунке, чтобы снять ее.

  4. СНИМИТЕ ЛАМПУ ШНУР (для моделей с галогенными фарами)


    1. A00082T

      Отсоедините разъем.

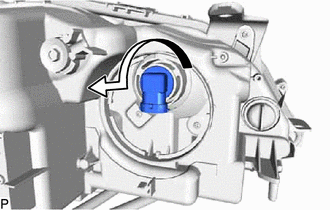

    2. A0005SF

      Поверните лампу фары, как показано на рисунке, чтобы снять ее.

      Note

      Не прикасайтесь к стеклу лампы.

  5. СНИМИТЕ РАССЕИВАТЕЛЬ ФАРЫ

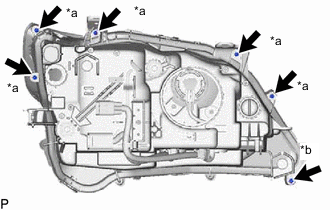

    1. A0009F8E06
      Обозначения на рисунке
      *a Винт
      *b Винт "TORX"

      Выверните 5 винтов.

    2. Выверните винт "TORX" с помощью отвертки для винтов "TORX" T20H.

    3. A0006MV

      Выверните 3 винта.

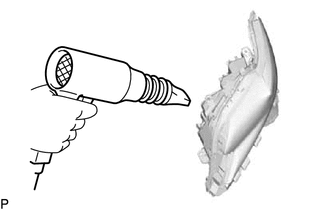

    4. A0007RV

      Нагрейте заднюю сторону фары с помощью осушителя.

      Note

      При неравномерном нагреве фара может деформироваться или расплавиться.

    5. A0008CO

      Освободите 6 захватов и снимите рассеиватель фары.

      Note


      • При работе с рассеивателем фары надевайте резиновые перчатки.

      • Не прикасайтесь голыми руками к алюминиевым поверхностям рассеивателя.

      • Если на алюминиевых поверхностях остались отпечатки пальцев, удалите их мягкой тканью.

      • Если есть отпечатки пальцев на внутренней стороне рассеивателя фары, замените его.

      • Не допускайте попадания грязи и посторонних веществ на внутреннюю сторону рассеивателя фары.

      Tech Tips

      Если рассеиватель фары не снимается даже после нагрева, поднимите его с помощью отвертки с обернутым изолентой концом. Соблюдайте осторожность, чтобы не повредить рассеиватель и корпус фары.

    6. A0005W6

      Отсоедините разъем.

  6. СНИМИТЕ ПРОКЛАДКУ РАССЕИВАТЕЛЯ ФАРЫ

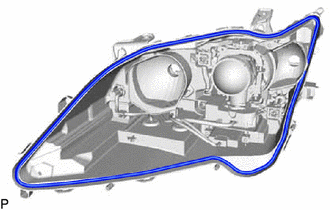

    1. A0003SH

      Снимите с корпуса фары прокладку рассеивателя фары.

  7. СНИМИТЕ ФАРУ


    1. A0008Y5

      Расцепите зажим.

    2. Выверните 7 винтов и снимите защиту.

    3. A00083Y

      Снимите блок фары.

      Note


      • Не прикасайтесь голыми руками к алюминиевым деталям фары.

      • Если на алюминиевых поверхностях остались отпечатки пальцев, удалите их мягкой тканью.

  8. СНИМИТЕ ЭБУ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

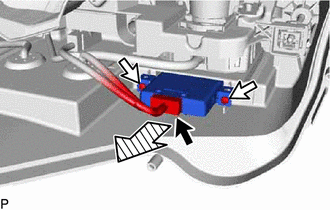

    1. A0005CJ

      Отсоедините разъем.

    2. Выверните 2 винта и снимите ЭБУ управления освещением с блока фары, как показано на рисунке.

  9. СНИМИТЕ ЭБУ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ (для моделей со светодиодными фарами)

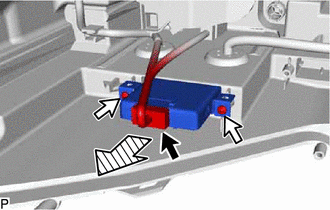

    1. A0005D4

      Отсоедините разъем.

    2. Выверните 2 винта и снимите ЭБУ управления освещением с блока фары, как показано на рисунке.

  10. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ УСТРОЙСТВА ПОВОРОТА ФАР


    1. A0005WS

      Выверните 2 винта и снимите отражатель с кузова.

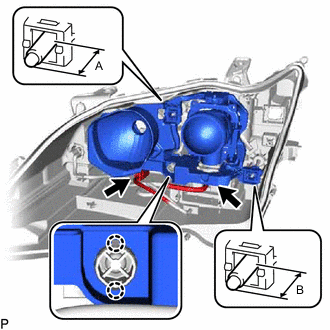

    2. A0006XDE04

      Отсоедините 2 разъема и расцепите 2 захвата.

    3. Перед снятием блока A в сборе измерьте размеры A и B на рисунке и запишите их.

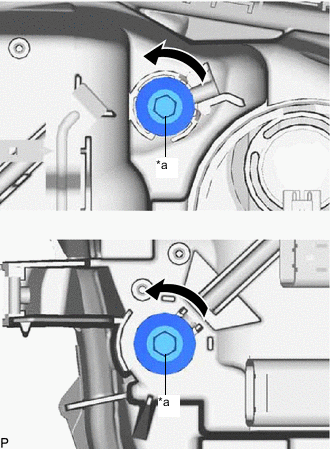

    4. A000866E04
      Обозначения на рисунке
      *a Винт регулировки

      Поверните 2 винта регулировки против часовой стрелки.

    5. Снимите блок A в сборе с кузова.

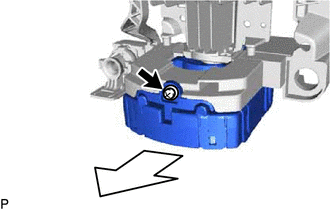

    6. A0007O9

      Выверните винт.

    7. Сдвиньте электродвигатель устройства поворота фар, как показано на рисунке, и снимите его с блока A в сборе.

    8. A0005XH

      Снимите переходник.
