| Цепь переключателя ближнего/дальнего света фар |
ОПИСАНИЕ
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) получает следующие данные о состоянии переключателей:
-
Положение переключателя освещения OFF (ВЫКЛ), TAIL, HEAD или AUTO
-
Положение переключателя света фар HIGH, LOW или HIGH FLASH (PASS)
-
Переключатель передних противотуманных фар в положении ON (ВКЛ) или OFF (ВЫКЛ)
-
Переключатель задних противотуманных фонарей в положении ON (ВКЛ) или OFF (ВЫКЛ)
ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ
В случае замены главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) обратитесь к бюллетеню технического обслуживания.
ПОРЯДОК ВЫПОЛНЕНИЯ
- Click here
СНИМИТЕ ПОКАЗАНИЯ GTS
-
Подключите GTS к DLC3.
-
Включите питание (IG).
-
Включите GTS.
-
Войдите в следующие меню: Body Electrical / Main Body / Data List.
-
Снимите показания на экране GTS.
Table 1. Main Body (Кузов) Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике Dimmer SW Сигнал положения HIGH переключателя света фар / ON (ВКЛ) или OFF (ВЫКЛ) ON (ВКЛ): Переключатель света фар в положении HIGH или HIGH FLASH
OFF (ВЫКЛ): Переключатель света фар в положении LOW
- Passing Light SW Сигнал положения HIGH FLASH (PASS) переключателя света фар / ON (ВКЛ) или OFF (ВЫКЛ) ON (ВКЛ): Переключатель света фар в положении HIGH FLASH
OFF (ВЫКЛ): Переключатель света фар не в положении HIGH FLASH
- Rear Fog Light SW Сигнал переключателя задних противотуманных фонарей / ON (ВКЛ) или OFF (ВЫКЛ) ON (ВКЛ): Переключатель задних противотуманных фонарей включен
OFF (ВЫКЛ): Переключатель задних противотуманных фонарей выключен
- Front Fog Light SW Сигнал переключателя передних противотуманных фар / ON (ВКЛ) или OFF (ВЫКЛ) ON (ВКЛ): Переключатель передних противотуманных фар включен
OFF (ВЫКЛ): Переключатель передних противотуманных фар выключен
- Auto Light SW Сигнал положения AUTO переключателя освещения / ON (ВКЛ) или OFF (ВЫКЛ) ON (ВКЛ): Переключатель освещения в положении AUTO
OFF (ВЫКЛ): Переключатель освещения не в положении AUTO
- Head Light SW (Head) Сигнал положения HEAD переключателя освещения / ON (ВКЛ) или OFF (ВЫКЛ) ON (ВКЛ): Переключатель освещения в положении HEAD
OFF (ВЫКЛ): Переключатель освещения не в положении HEAD
- Head Light SW (Tail) Сигнал положения TAIL переключателя освещения / ON (ВКЛ) или OFF (ВЫКЛ) ON (ВКЛ): Переключатель освещения в положении TAIL или HEAD
OFF (ВЫКЛ): Переключатель освещения не находится в положении TAIL или HEAD
- OK Отображаются нормальные состояния, указанные выше.
- OK
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (см. стр.Click here)
- NGClick here
-
- Click here
ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ
Tip:Проверьте устройства, параметры которых не изменяются при контроле в режиме Data List.
-
Снимите переключатель света фар в сборе (см. стр.Click here).
-
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

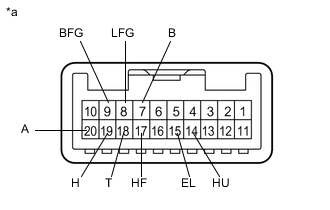

Номинальное сопротивление Table 2. Переключатель освещения Подключение диагностического прибора Условие Заданные условия 18 (T) - 15 (EL) Переключатель освещения выключен 10 кОм или более 19 (H) - 15 (EL) Переключатель освещения выключен 10 кОм или более 20 (A) - 15 (EL) Переключатель освещения выключен 10 кОм или более 18 (T) - 15 (EL) Переключатель освещения в положении TAIL Менее 1 Ом 18 (T) - 15 (EL) Переключатель освещения в положении HEAD Менее 1 Ом 19 (H) - 15 (EL) Переключатель освещения в положении HEAD Менее 1 Ом 20 (A) - 15 (EL) Переключатель освещения в положении AUTO Менее 1 Ом Table 3. Переключатель света фар Подключение диагностического прибора Условие Заданные условия 14 (HU) - 15 (EL) Переключатель света фар в положении LOW 10 кОм или более 14 (HU) - 15 (EL) Переключатель света фар в положении HIGH Менее 1 Ом 14 (HU) - 15 (EL) Переключатель света фар в положении HIGH FLASH Менее 1 Ом 17 (HF) - 15 (EL) Переключатель света фар в положении HIGH FLASH Менее 1 Ом Table 4. Переключатель передних противотуманных фар Подключение диагностического прибора Условие Заданные условия 9 (BFG) - 8 (LFG) Переключатель передних противотуманных фар выключен 10 кОм или более 9 (BFG) - 8 (LFG) Переключатель передних противотуманных фар включен Менее 1 Ом Table 5. Переключатель задних противотуманных фонарей Подключение диагностического прибора Условие Заданные условия 7 (B) - 8 (LFG) Переключатель задних противотуманных фонарей выключен 10 кОм или более 7 (B) - 8 (LFG) Переключатель задних противотуманных фонарей включен Менее 1 Ом Table 6. Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(переключатель света фар в сборе)
- OKClick here
- NG
ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ (см. стр.Click here)
-
- Click here
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА – ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ)
-
Отсоедините разъем H10 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).
-
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
Номинальное сопротивление Подключение диагностического прибора Условие Заданные условия H19-9 (BFG) - H10-27 (FFOG) Всегда Менее 1 Ом H19-7 (B) - H10-1 (RFOG) Всегда Менее 1 Ом H19-14 (HU) - H10-5 (HU) Всегда Менее 1 Ом H19-17 (HF) - H10-8 (HF) Всегда Менее 1 Ом H19-18 (T) - H10-30 (TAIL) Всегда Менее 1 Ом H19-19 (H) - H10-29 (HEAD) Всегда Менее 1 Ом H19-20 (A) - H10-28 (A) Всегда Менее 1 Ом H19-9 (BFG) - масса Всегда 10 кОм или более H19-7 (B) - масса Всегда 10 кОм или более H19-14 (HU) - масса Всегда 10 кОм или более H19-17 (HF) - масса Всегда 10 кОм или более H19-18 (T) - масса Всегда 10 кОм или более H19-19 (H) - масса Всегда 10 кОм или более H19-20 (A) - масса Всегда 10 кОм или более H19-15 (EL) - масса Всегда Менее 1 Ом H19-8 (LFG) - масса Всегда Менее 1 Ом
- OK
ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) (см. стр.Click here)
- NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
-
