ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ РЕГУЛИРОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

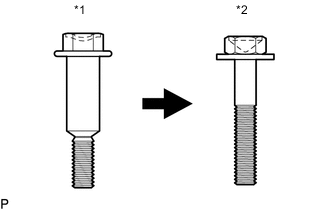

A0009N7E01
Обозначения на рисунке
*1 Центровочный болт
*2 Стандартный болт

Tech Tips


  • Центровочные болты применяются для крепления дверных петель к двери. Не допускается регулировка положения двери с установленными центровочными болтами. При регулировке замените центровочные болты стандартными.

  • Номинальный момент затяжки для стандартных болтов указан в таблице стандартных болтов (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПЛАСТИНУ ТРОСА УПРАВЛЕНИЯ ЗАМКОМ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

  2. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

  3. СНИМИТЕ ВЕРХНИЙ ПОРУЧЕНЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

  4. СНИМИТЕ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

  5. СНИМИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

  6. СНИМИТЕ ЛЕВУЮ НАКЛАДКУ ЧЕХЛА ЗАПАСНОГО КОЛЕСА

    Click here

  7. СНИМИТЕ ПРАВУЮ НАКЛАДКУ ЧЕХЛА ЗАПАСНОГО КОЛЕСА

    Click here

  8. СНИМИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ

    Click here

  9. СНИМИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА

    Click here

  10. ОТРЕГУЛИРУЙТЕ ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ

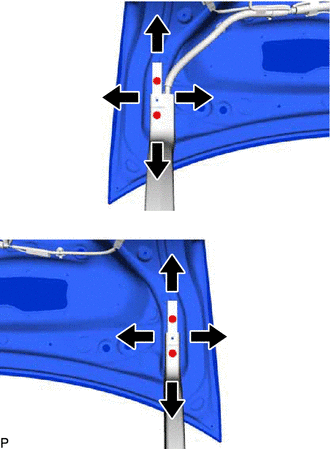

    1. A0007LC

      Ослабьте 4 болта крепления петли со стороны двери и отрегулируйте положение двери по горизонтали и по вертикали.

      Torque:
      7,0 Н*м  { 71 кгс*см, 62 фунт-сила-дюйма }

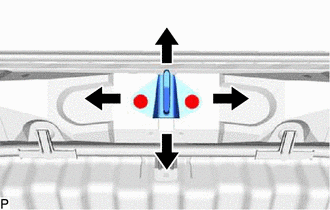

    2. A0008CY

      С помощью торцевого ключа "TORX" (T40) слегка ослабьте 2 винта крепления защелки.

    3. Отрегулируйте положение защелки, подбив ее с помощью молотка и латунного стержня.

    4. После регулировки затяните 2 винта выпускного крепления защелки с помощью торцевого ключа с головкой "TORX" T40.

      Torque:
      23 Н*м  { 235 кгс*см, 17 фунт-сила-футов }

  11. УСТАНОВИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА

    Click here

  12. УСТАНОВИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ

    Click here

  13. УСТАНОВИТЕ ПРАВУЮ НАКЛАДКУ ЧЕХЛА ЗАПАСНОГО КОЛЕСА

    Click here

  14. УСТАНОВИТЕ ЛЕВУЮ НАКЛАДКУ ЧЕХЛА ЗАПАСНОГО КОЛЕСА

    Click here

  15. УСТАНОВИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

  16. УСТАНОВИТЕ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

  17. УСТАНОВИТЕ ВЕРХНИЙ ПОРУЧЕНЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

  18. УСТАНОВИТЕ ВНУТРЕННЮЮ РУЧКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

  19. УСТАНОВИТЕ ПЛАСТИНУ ТРОСА УПРАВЛЕНИЯ ЗАМКОМ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

  20. ПРОВЕРЬТЕ ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ

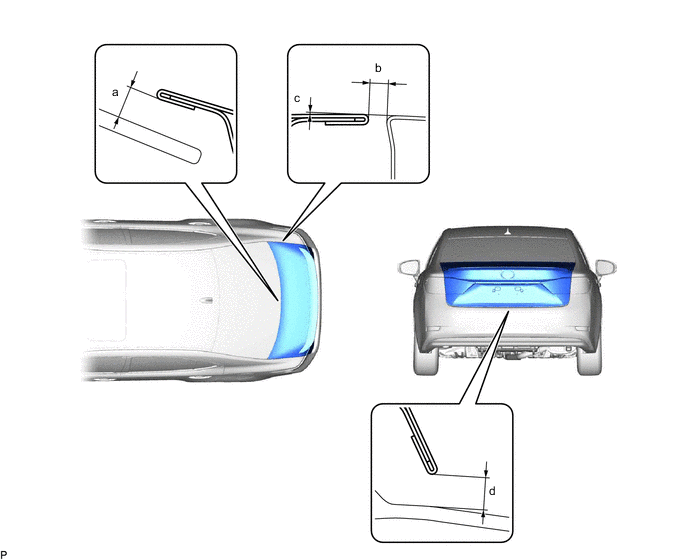

    1. Убедитесь, что измеренные зазоры на участках от "a" до "d" находятся в допустимом диапазоне.

      A0008YVE01
      Номинальный зазор
      Зона Измерение Зона Измерение
      a 7,0 мм (0,276 дюйма) b 2,3 - 5,3 мм (0,0906 - 0,209 дюйма)
      c -1,5 - 1,5 мм (-0,0591 - 0,0591 дюйма) d 4,0 - 8,0 мм (0,157 - 0,315 дюйма)
