ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ (для моделей с левосторонним рулевым управлением)


    1. Пропустите трос управления замком капота в салон.

    2. Пропустите трос через верхний кронштейн радиатора.

    3. Введите в зацепление уплотнительную втулку троса капота.

    4. Установите трос управления замком капота и введите в зацепление 5 зажимов.

  2. УСТАНОВИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. Пропустите трос управления замком капота в салон.

    2. Пропустите трос через верхний кронштейн радиатора.

    3. Введите в зацепление уплотнительную втулку троса капота.

    4. Установите трос управления замком капота и введите в зацепление 4 зажима.

  3. УСТАНОВИТЕ ЗАМОК КАПОТА В СБОРЕ


    1. Для моделей с левосторонним рулевым управлением:

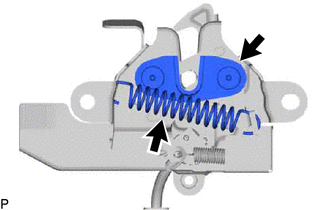

      1. A01W2X7

        Нанесите на рабочие поверхности трения замка универсальную консистентную смазку.

    2. Для моделей с правосторонним рулевым управлением:

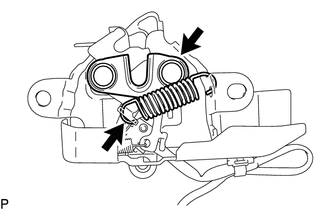

      1. A01W5KM

        Нанесите на рабочие поверхности трения замка универсальную консистентную смазку.

    3. Подсоедините трос управления замком капота.

    4. Установите замок капота в сборе и закрепите его 3 болтами.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

    5. Подсоедините зажим.

    6. Подсоедините разъем.

  4. УСТАНОВИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ


    1. Подсоедините трос управления замком капота в сборе, чтобы установить рычаг фиксации капота в сборе.

  5. ПОДСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ

    Click here

  6. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА (для моделей с левосторонним рулевым управлением)

    Click here

  7. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с левосторонним рулевым управлением)

    Click here

  8. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА (для моделей с правосторонним рулевым управлением)

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны (см. стр. Click here).

  9. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с правосторонним рулевым управлением)

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны (см. стр. Click here).

  10. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК (для моделей с левосторонним рулевым управлением)

    Tech Tips

    Выполните действия в том же порядке, что и для правой стороны (см. стр. Click here).

  11. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА (для моделей с левосторонним рулевым управлением)

    Tech Tips

    Выполните действия в том же порядке, что и для правой стороны (см. стр. Click here).

  12. УСТАНОВИТЕ ЛЕВОЕ ПЕРЕДНЕЕ КОЛЕСО (для моделей с левосторонним рулевым управлением)

    Click here

  13. УСТАНОВИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК (для моделей с правосторонним рулевым управлением)

    Click here

  14. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА (для моделей с правосторонним рулевым управлением)

    Click here

  15. УСТАНОВИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО (для моделей с правосторонним рулевым управлением)

    Click here

  16. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

    Click here

  17. ОТРЕГУЛИРУЙТЕ КАПОТ В СБОРЕ

    (см. стр. Click here)
