СИСТЕМА ДОВОДЧИКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

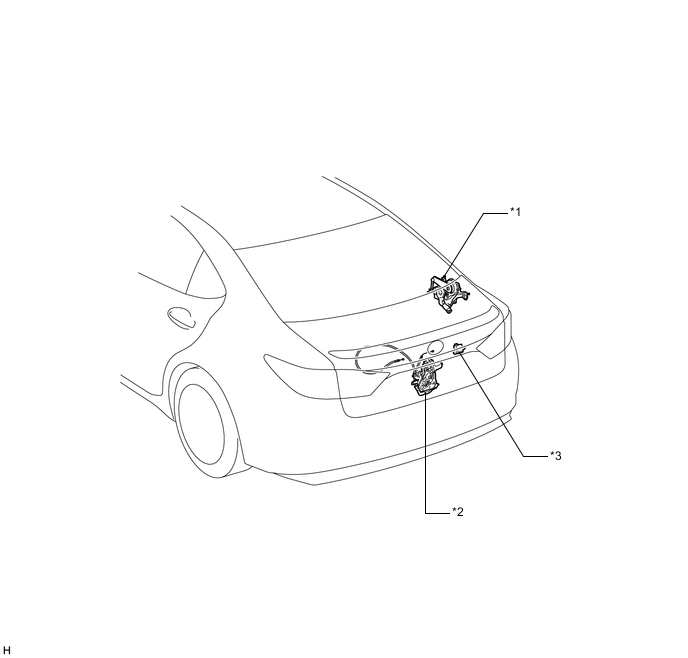

ИЛЛЮСТРАЦИЯ
| *1 | ЭЛЕКТРОДВИГАТЕЛЬ ДОВОДЧИКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ | *2 | ДОВОДЧИК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
| *3 | ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА БАГАЖНОГО ОТДЕЛЕНИЯ | - | - |

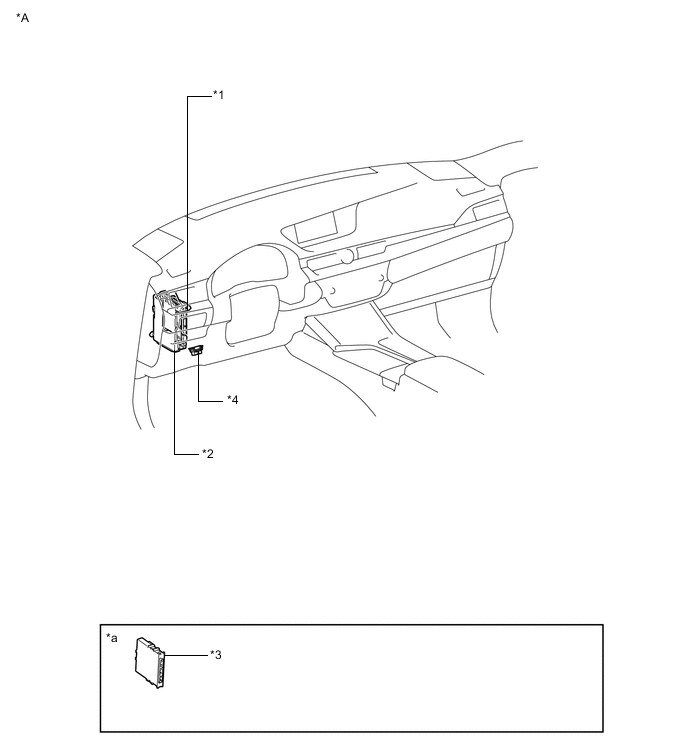

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *2 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ PTL - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 2 |
| *3 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *4 | DLC3 |
| *a | Установочное положение детали указано в бюллетене технического обслуживания. | - | - |

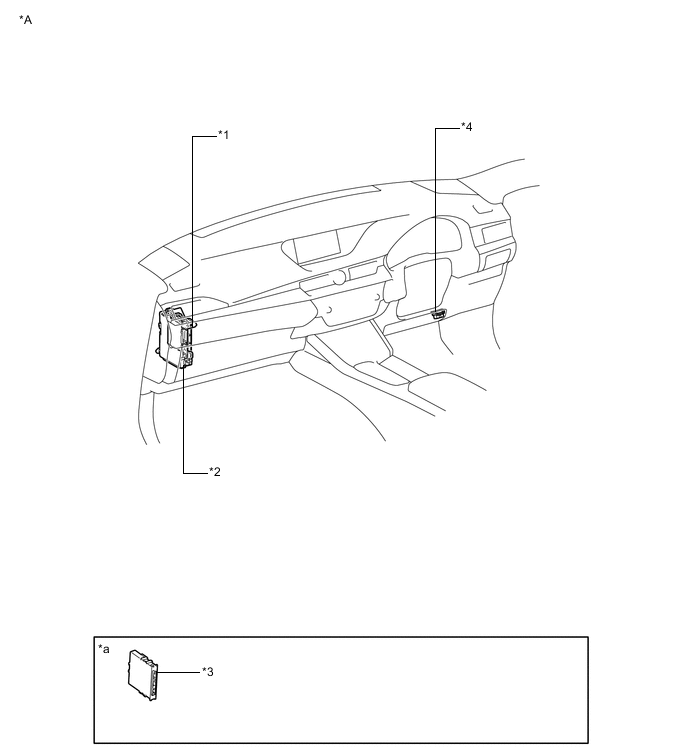

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *2 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ PTL - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 2 |
| *3 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *4 | DLC3 |
| *a | Установочное положение детали указано в бюллетене технического обслуживания. | - | - |
