УЛЬТРАЗВУКОВОЙ ДАТЧИК (передний) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

   (см. стр. Click here).

2. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 С ФИКСАТОРОМ

   Tech Tips

   Выполните эту же операцию для всех ультразвуковых датчиков № 1 с фиксаторами.




   1.

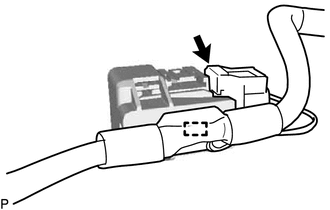

      Отсоедините разъем.

      Tech Tips

      На рисунке показана левая сторона. Ориентация с правой стороны противоположна ориентации с левой стороны.

   2. Расцепите зажим.

   3.

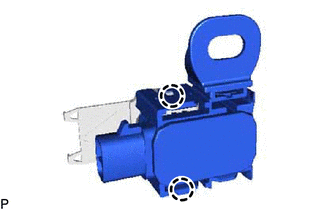

      Освободите 2 захвата и снимите ультразвуковой датчик № 1 с фиксатором.

      Tech Tips

      На рисунке показана левая сторона. Ориентация с правой стороны противоположна ориентации с левой стороны.

3. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 С ФИКСАТОРОМ

   Tech Tips

   Выполните эту же операцию для всех ультразвуковых датчиков № 2 с фиксаторами.




   1.

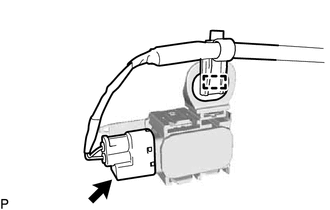

      Отсоедините разъем.

      Tech Tips

      На рисунке показана левая сторона. Ориентация с правой стороны противоположна ориентации с левой стороны.

   2. Расцепите зажим.

   3.

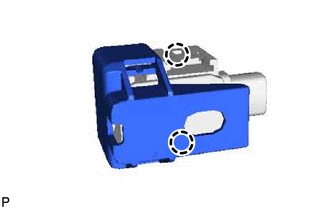

      Освободите 2 захвата и снимите ультразвуковой датчик № 2 с фиксатором.

      Tech Tips

      На рисунке показана левая сторона. Ориентация с правой стороны противоположна ориентации с левой стороны.

4. СНИМИТЕ ФИКСАТОР УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1

   Tech Tips

   Выполните эту же операцию для всех фиксаторов ультразвуковых датчиков № 1.



   1.

      Обозначения на рисунке

      *a	Защитная клейкая лента

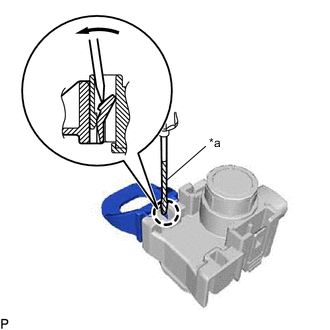

      Отверткой с обернутым лентой концом освободите захват, чтобы снять фиксатор ультразвукового датчика № 1.

      Tech Tips

      На рисунке показана левая сторона. Ориентация с правой стороны противоположна ориентации с левой стороны.

5. СНИМИТЕ ФИКСАТОР УЛЬТРАЗВУКОВОГО ДАТЧИКА № 2

   Tech Tips

   Выполните эту же операцию для всех фиксаторов ультразвуковых датчиков № 2.



   1.

      Обозначения на рисунке

      *a	Защитная клейкая лента

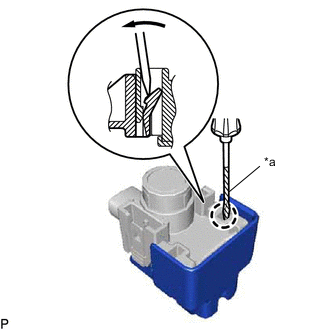

      Отверткой с обернутым лентой концом освободите захват, чтобы снять фиксатор ультразвукового датчика № 2.

      Tech Tips

      На рисунке показана левая сторона. Ориентация с правой стороны противоположна ориентации с левой стороны.

6. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1

7. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2

8. СНИМИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 2

   Tech Tips




   • Выполните эту же операцию для всех держателей ультразвуковых датчиков № 2.

   • Выполняйте эту операцию только при необходимости.




   1.

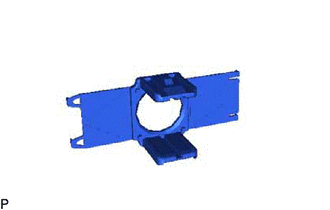

      Снимите держатель ультразвукового датчика № 2.

      Tech Tips

      На рисунке показана левая сторона. Ориентация с правой стороны противоположна ориентации с левой стороны.

   2. Снимите всю оставшуюся двухстороннюю клейкую ленту с поверхности переднего бампера в сборе.
