СИСТЕМА НАВИГАЦИИ Цепь сигнала отключения звука между компонентным стереоусилителем и приемопередатчиком системы обработки и передачи информации

Click here
Click here
Код DTC Наименование DTC
  Цепь сигнала отключения звука между компонентным стереоусилителем и приемопередатчиком системы обработки и передачи информации
Click here

ОПИСАНИЕ

Приемопередатчик системы обработки и передачи информации передает сигнал отключения звука в компонентный стереоусилитель в сборе.

В соответствии с этим сигналом компонентный стереоусилитель в сборе регулирует громкость звука.

Table 1. *a MUTE *b Компонентный стереоусилитель в сборе *c Приемопередатчик системы обработки и передачи информации
Click here

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Click here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. Перейдите к разделу "Система навигации" (меры предосторожности) (см. стр.Click here).

Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. Click here

    ПРОВЕРЬТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ

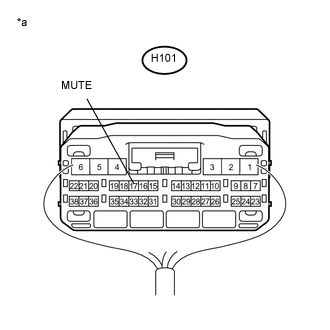

    1. A0004W0E01

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      H101-17 (MUTE) - масса

      Питание включено (ACC)

      Аудиосистема работает

      → Режим вызова экстренной помощи

      2 В или более

      → Ниже 1 В
      Table 2. Обозначения на рисунке
      *a

      Устройство с подсоединенным жгутом проводов

      (приемопередатчик системы обработки и передачи информации)

    • OK

      ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (см. стр.Click here)

    • NGClick here
  2. Click here

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ – ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ)


    1. Отсоедините разъем H99 компонентного стереоусилителя в сборе.

    2. Отсоедините разъем H101 приемопередатчика системы обработки и передачи информации.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H99-2 (TMUT) - H101-17 (MUTE) Всегда Менее 1 Ом
      H99-2 (TMUT) - масса Всегда 10 кОм или более

    • OKClick here
    • NG

      ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  3. Click here

    ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ


    1. Отсоедините разъем приемопередатчика системы обработки и передачи информации.

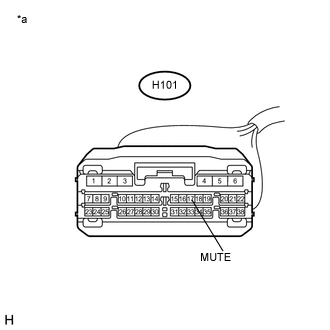

    2. A0008TYE01

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      H101-17 (MUTE) - масса Питание включено (ACC) 2,0 В или более
      Table 3. Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к приемопередатчику системы обработки и передачи информации)

    • OK

      ЗАМЕНИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (см. стр.Click here)

    • NG

      ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ (см. стр.Click here)
