СИСТЕМА НАВИГАЦИИ Ошибка воспроизведения/опознавания в аудиосистеме с модулем USB

Click here
Click here
Код DTC Наименование DTC
  Ошибка воспроизведения/опознавания в аудиосистеме с модулем USB
Click here

ОПИСАНИЕ

При подключении USB-устройства или устройства "iPod" к разъему USB переходника стереогнезда № 1 в сборе на устройстве должны находиться воспроизводимые файлы. Кроме того, устройство должно поддерживать обмен данными и должно опознаваться радиоприемником. Эта диагностическая процедура относится к случаю, когда устройство не опознается, либо файлы с устройства не воспроизводятся должным образом.

Table 1. *a (Экранировано) *b Переходник стереогнезда № 1 в сборе *c Радиоприемник в сборе *d Сигнал данных (линия передачи данных USB)
Click here

СХЕМА СОЕДИНЕНИЙ

Click here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. См. меры предосторожности по системе навигации.

Нажмите здесьClick here

Tip:

  • Если USB-устройство содержит большое количество данных, воспроизведение может начинаться с задержкой.

  • При работе с USB-устройством файлы, охраняемые авторским правом, не воспроизводятся.

  • Если файлы воспроизводятся не по порядку, прежде чем приступать к проверке, выполните следующие действия.


    1. Добавьте номера перед именами файлов.

    2. Запишите файлы в какой-либо каталог и скопируйте каталог на USB-устройство.

Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. Click here

    ПРОВЕРЬТЕ USB-УСТРОЙСТВО ИЛИ "iPod"


    1. Отсоедините USB-устройство или "iPod" от переходника стереогнезда № 1 в сборе.

    2. Проверьте, имеются ли в USB-устройстве или устройстве "iPod" файлы, пригодные для воспроизведения.

      Tip:

      Сведения о файлах, пригодных для воспроизведения, см. в разделе "Описание системы".

      Нажмите здесьClick here

    3. Убедитесь, что USB-устройство имеет поддерживаемый формат, либо "iPod" имеет совместимую версию.

      Tip:

      Сведения о поддерживаемых форматах и версиях можно найти в разделе "Описание системы".

      Нажмите здесьClick here

      Результат
      Результат Перейти к
      Воспроизводимые файлы отсутствуют, либо не поддерживается формат или версия устройства А
      Воспроизводимые файлы имеются, а формат или версия устройства поддерживается B

    • А

      USB-УСТРОЙСТВО ИМЕЕТ НЕСОВМЕСТИМЫЙ ФОРМАТ, ВЕРСИЯ "iPod" НЕ ПОДДЕРЖИВАЕТСЯ, ЛИБО ОТСУТСТВУЮТ ФАЙЛЫ, ПРИГОДНЫЕ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

    • BClick here
  2. Click here

    ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ – ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ)


    1. Отсоедините разъем H187 радиоприемника.

    2. Отсоедините разъем H188 переходника стереогнезда № 1 в сборе.

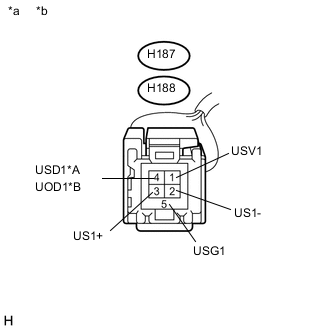

    3. A0006W8C01
      *A Со стороны радиоприемника в сборе
      *B Сторона переходника стереогнезда № 1 в сборе
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику в сборе)
      *b

      Вид спереди разъема со стороны жгута проводов:

      (к переходнику стереогнезда № 1 в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H188-1 (USV1) - H187-1 (USV1) Всегда Менее 1 Ом
      H188-2 (US1-) - H187-2 (US1-) Всегда Менее 1 Ом
      H188-3 (US1+) - H187-3 (US1+) Всегда Менее 1 Ом
      H188-4 (UOD1) - H187-4 (USD1) Всегда Менее 1 Ом
      H188-5 (USG1) - H187-5 (USG1) Всегда Менее 1 Ом
      H188-1 (USV1) или H187-1 (USV1) - масса Всегда 10 кОм или более
      H188-2 (US1-) или H187-2 (US1-) - масса Всегда 10 кОм или более
      H188-3 (US1+) или H187-3 (US1+) - масса Всегда 10 кОм или более
      H188-4 (UOD1) или H187-4 (USD1) - масса Всегда 10 кОм или более
      H188-5 (USG1) или H187-5 (USG1) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    • OKClick here
    • NG

      ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  3. Click here

    ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ – ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ)


    1. Отсоедините разъем H94 радиоприемника.

    2. Отсоедините разъем H185 переходника стереогнезда № 1 в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H94-12 (+B) - H185-6 (+B) Всегда Менее 1 Ом
      H94-7 (GND2) - H185-5 (GND) Всегда Менее 1 Ом
      H94-12 (+B) или H185-6 (+B) - масса Всегда 10 кОм или более
      H94-7 (GND2) или H185-5 (GND) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    • OKClick here
    • NG

      ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  4. Click here

    ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ (ПИТАНИЕ ПЕРЕХОДНИКА СТЕРЕОГНЕЗДА № 1 В СБОРЕ)


    1. Отсоедините разъемы H185 и H188 переходника стереогнезда № 1 в сборе.

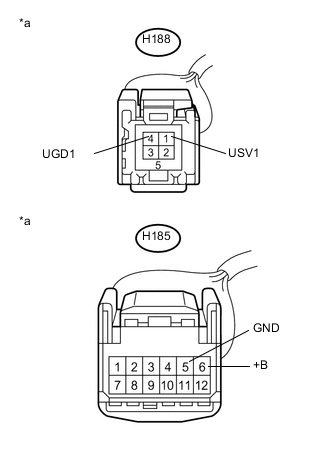

    2. A0004DFC03
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к переходнику стереогнезда № 1 в сборе)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      H188-1 (USV1) - H188-4 (UGD1) Питание включено (ACC) 5 В
      H185-6 (+B) - H185-5 (GND) Питание выключено 11-14 В
      Результат
      Следующий шаг
      OK
      NG

    • OKClick here
    • NG

      ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ Нажмите здесьClick here

  5. Click here

    ОТФОРМАТИРУЙТЕ USB-УСТРОЙСТВО, ЛИБО ВОССТАНОВИТЕ И ПЕРЕПРОВЕРЬТЕ "iPod"


    1. Удалите все файлы с USB-устройства или устройства "iPod" и отформатируйте/восстановите его.

    2. Снова загрузите данные и проверьте, воспроизводятся ли записи с использованием автомобильной аппаратуры.

      Note:

      Форматирование USB-устройства или восстановление устройства "iPod" приводит к удалению всей музыки с устройства. Перед выполнением такой операции убедитесь, что существуют резервные копии музыкальных записей.

      OK
      Неисправность пропала.
      Результат
      Перейти к
      OK
      NG

  6. Click here

    ЗАМЕНИТЕ USB-УСТРОЙСТВО ИЛИ "iPod"


    1. Выключите питание.

      Tip:

      Если возникла данная неисправность, необходимо выключить питание, чтобы автомобиль получил возможность опознать новое устройство при подключении.

    2. Включите питание (ACC).

    3. Подсоедините заведомо исправное USB-устройство или "iPod" к переходнику стереогнезда № 1 в сборе.

      Tip:

      • Если неисправность возникла при работе с USB-устройством, то для проверки следует использовать другое USB-устройство. Если неисправность возникла при работе с устройством "iPod", для проверки следует использовать другое устройство "iPod".

      • Сведения о поддерживаемых форматах и версиях можно найти в разделе "Описание системы".

        Нажмите здесьClick here

      Результат
      Перейти к
      ДАЛЕЕ

  7. Click here

    ПРОВЕРЬТЕ USB-УСТРОЙСТВО ИЛИ "iPod"


    1. Проверьте, опознается ли USB-устройство или "iPod" радиоприемником, либо отображается ли на экране такая информация, как название дорожки, исполнитель и название альбома.

      OK
      USB-устройство или iPod опознается, и информация отображается на экране.
      Результат
      Следующий шаг
      OK
      NG

    • OK

      USB-УСТРОЙСТВО ИЛИ УСТРОЙСТВО "iPod" НЕСОВМЕСТИМО ИЛИ НЕИСПРАВНО

    • NG

      ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесьClick here
