СИСТЕМА НАВИГАЦИИ, Diagnostic DTC:B15D3

Код DTC Наименование DTC
B15D3 Компонентный стереоусилитель отсоединен

ОПИСАНИЕ

Приемник мультимедийного модуля в сборе и компонентный стереоусилитель связаны между собой шиной передачи данных MOST.

Этот код DTC регистрируется, когда возникает ошибка в системе передачи данных MOST между приемником мультимедийного модуля и компонентным стереоусилителем.

№ DTC Условие обнаружения DTC Неисправный участок
B15D3 Отсутствует устройство, указанное в списке подключенных устройств MOST ведущего устройства.

  • Цепь питания компонентного стереоусилителя в сборе

  • Цепь MOST между приемником мультимедийного модуля в сборе и компонентным стереоусилителем в сборе

  • Компонентный стереоусилитель в сборе

  • Приемник мультимедийного модуля в сборе

  • Жгут или разъем

Tech Tips

В сети MOST приемник мультимедийного модуля в сборе выполняет функции ведущего устройства.

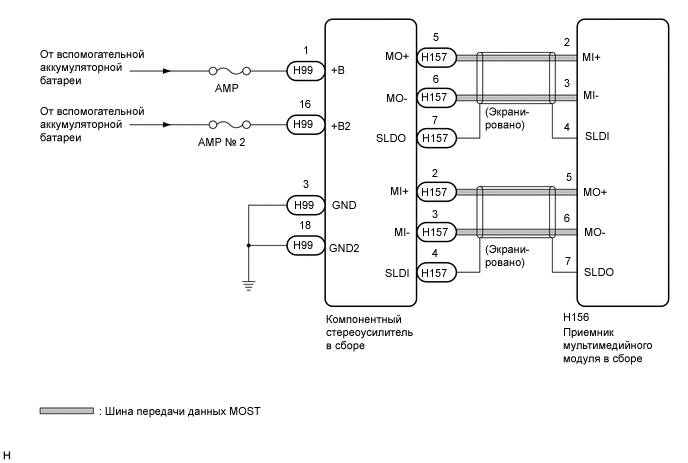

СХЕМА СОЕДИНЕНИЙ

A0006L7E21

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. Перейдите к разделу "Система навигации" (меры предосторожности) (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Если выводится DTC B15C3, сначала выполните поиск неисправностей для этого кода.

      Результат
      Результат Перейти к
      Код DTC B15C3 не выводится. А
      Код DTC B15C3 выводится B

    B

    ПЕРЕЙДИТЕ К DTC B15C3 (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)


    1. Убедитесь, что не установлены дополнительные устройства (включая соответствующую проводку), генерирующие радиосигналы.

      Результат
      Результат Следующий шаг
      Дополнительные устройства (включая соответствующую проводку) установлены. А
      Дополнительные устройства (включая соответствующую проводку) не установлены. B

      Tech Tips


      • Электрические помехи от радиосигналов, генерируемых дополнительными устройствами или проводкой, могут влиять на передачу данных MOST.

      • Данный DTC может регистрироваться в случае ошибки передачи данных MOST вследствие электрических помех.


    B

    ПРОВЕРЬТЕ DTC Click here

    А

  3. УДАЛИТЕ ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)


    1. Удалите дополнительные устройства (включая соответствующую проводку).

      Note

      Не удаляйте дополнительные устройства или соответствующую проводку без разрешения клиента.


    ДАЛЕЕ

  4. ПРОВЕРЬТЕ DTC


    1. Удалите коды DTC (см. стр. Click here).

    2. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      OK
      Коды DTC не выводятся.

    OK

    КОНЕЦ

    NG

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПИТАНИЕ КОМПОНЕНТНОГО СТЕРЕОУСИЛИТЕЛЯ В СБОРЕ)


    1. Отсоедините разъем H99 компонентного стереоусилителя в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H99-3 (GND) - масса Всегда Менее 1 Ом
      H99-18 (GND2) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      H99-1 (+B) - H99-3 (GND) Питание выключено 11 - 14 В
      H99-16 (+B2) - H99-3 (GND) Питание выключено 11 - 14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ)


    1. Отсоедините разъем H156 приемника мультимедийного модуля в сборе.

    2. Отсоедините разъем H157 компонентного стереоусилителя в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H156-2 (MI+) - H157-5 (MO+) Всегда Менее 1 Ом
      H156-3 (MI-) - H157-6 (MO-) Всегда Менее 1 Ом
      H156-4 (SLDI) - H157-7 (SLDO) Всегда Менее 1 Ом
      H156-5 (MO+) - H157-2 (MI+) Всегда Менее 1 Ом
      H156-6 (MO-) - H157-3 (MI-) Всегда Менее 1 Ом
      H156-7 (SLDO) - H157-4 (SLDI) Всегда Менее 1 Ом
      H156-2 (MI+) - масса Всегда 10 кОм или более
      H156-3 (MI-) - масса Всегда 10 кОм или более
      H156-4 (SLDI) - масса Всегда 10 кОм или более
      H156-5 (MO+) - масса Всегда 10 кОм или более
      H156-6 (MO-) - масса Всегда 10 кОм или более
      H156-7 (SLDO) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  7. ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ


    1. Замените компонентный стереоусилитель в сборе новым или заведомо исправным (см. стр. Click here).

    2. Сбросьте коды DTC (см. стр. Click here).

    3. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      OK
      Коды DTC не выводятся.

    OK

    КОНЕЦ

    NG

    ЗАМЕНИТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ (см. стр. Click here)
