СИСТЕМА НАВИГАЦИИ, Diagnostic DTC:B15C3

Click here
Click here
Код DTC Наименование DTC
B15C3 Короткое замыкание в выходной цепи динамика
Click here

ОПИСАНИЕ

Данный DTC регистрируется в случае неисправности динамиков.

№ DTC Условие обнаружения DTC Неисправный участок
B15C3 Обнаружено короткое замыкание в выходной цепи динамика.

  • Жгут или разъем

  • Динамики

  • Приемопередатчик системы обработки и передачи информации*1

  • Компонентный стереоусилитель в сборе

Click here

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ


Click here
  1. A0004QCE25
    A0006PNE13

    Для моделей с 8 динамиками

  2. A000778E14
    A0009MAE13

    Для моделей с 15 динамиками

Click here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. Перейдите к разделу "Система навигации" (меры предосторожности) (см. стр.Click here).

Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. Click here

    ПРОВЕРКА МОДЕЛИ


    1. Выберите модель для проверки.

      Результат
      Модель Следующий шаг
      Для моделей с 8 динамиками А
      Для моделей с 15 динамиками B

  2. Click here

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ


    1. Отсоедините разъем H99 компонентного стереоусилителя в сборе.

    2. Отсоедините разъемы H63 и H62 передних динамиков № 2.

    3. Отсоедините разъемы L6 и M5 передних динамиков № 1.

    4. Отсоедините разъем J2 переднего динамика № 3.

    5. Отсоедините разъемы O6 и N6 задних динамиков.

    6. Отсоедините разъем Q16 компонентного стереофонического динамика в сборе.

    7. Отсоедините разъем H101 приемопередатчика системы обработки и передачи информации (для моделей с приемопередатчиком системы обработки и передачи информации).

    8. Измерьте сопротивление между компонентным стереоусилителем в сборе и массой, чтобы проверить наличие короткого замыкания в жгуте проводов.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H99-13 (FR+) - масса Всегда 10 кОм или более
      H99-28 (FR-) - масса Всегда 10 кОм или более
      H99-12 (FL+) - масса Всегда 10 кОм или более
      H99-27 (FL-) - масса Всегда 10 кОм или более
      H99-5 (WFR+) - масса Всегда 10 кОм или более
      H99-20 (WFR-) - масса Всегда 10 кОм или более
      H99-4 (WFL+) - масса Всегда 10 кОм или более
      H99-19 (WFL-) - масса Всегда 10 кОм или более
      H99-7 (CTR+) - масса Всегда 10 кОм или более
      H99-22 (CTR-) - масса Всегда 10 кОм или более
      H99-15 (RR+) - масса Всегда 10 кОм или более
      H99-30 (RR-) - масса Всегда 10 кОм или более
      H99-14 (RL+) - масса Всегда 10 кОм или более
      H99-29 (RL-) - масса Всегда 10 кОм или более
      H99-6 (WF1+) - масса Всегда 10 кОм или более
      H99-21 (WF1-) - масса Всегда 10 кОм или более

    9. Измерьте сопротивление между правым передним динамиком № 2 и массой, чтобы проверить наличие короткого замыкания в жгуте проводов (для моделей с приемопередатчиком системы обработки и передачи информации).

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H63-1 - масса Всегда 10 кОм или более
      H63-2 - масса Всегда 10 кОм или более

    • OKClick here
    • NG

      ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  3. Click here

    ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ


    1. A0008N7E02

      Проверьте сопротивление


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        L6-1 - L6-2 Всегда 3,2-4,8 Ом
        M5-1 - M5-2 Всегда 3,2-4,8 Ом
        Table 1. Обозначения на рисунке
        *A Для правой стороны
        *B Для левой стороны
        *a

        Устройство с неподсоединенным жгутом проводов

        (Передний динамик № 1)

    • OKClick here
    • NG

      ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ (см. стр.Click here)

  4. Click here

    ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ


    1. A0007ADE02

      Проверьте сопротивление


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        H63-1 - H63-2 Всегда 3,2-4,8 Ом
        H62-1 - H62-2 Всегда 3,2-4,8 Ом
        Table 2. Обозначения на рисунке
        *A Для правой стороны
        *B Для левой стороны
        *a

        Устройство с неподсоединенным жгутом проводов

        (Передний динамик № 2)

    • OKClick here
    • NG

      ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ (см. стр.Click here)

  5. Click here

    ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 3 В СБОРЕ


    1. A0006G9E02

      Проверьте сопротивление


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        J2-1 - J2-2 Всегда 4,0 - 6,0 Ом
        Table 3. Обозначения на рисунке
        *a

        Устройство с неподсоединенным жгутом проводов

        (Передний динамик № 3)

    • OKClick here
    • NG

      ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 3 В СБОРЕ (см. стр.Click here)

  6. Click here

    ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ


    1. A00074KE02

      Проверьте сопротивление


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        N6-1 - N6-2 Всегда 3,2-4,8 Ом
        O6-1 - O6-2 Всегда 3,2-4,8 Ом
        Table 4. Обозначения на рисунке
        *A Для правой стороны
        *B Для левой стороны
        *a

        Устройство с неподсоединенным жгутом проводов

        (задний динамик)

    • OKClick here
    • NG

      ЗАМЕНИТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ (см. стр.Click here)

  7. Click here

    ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОДИНАМИК В СБОРЕ


    1. A0006S8E02

      Проверьте сопротивление


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        Q16-1 - Q16-2 Всегда 2,0 - 3,0 Ом
        Table 5. Обозначения на рисунке
        *a

        Устройство с неподсоединенным жгутом проводов

        (Компонентный стереофонический динамик в сборе)

    2. Перейдите к следующему шагу в соответствии с результатом проверки.

      Результат
      Результат Следующий шаг
      OK (для моделей без приемопередатчика системы обработки и передачи информации) А
      OK (для моделей с приемопередатчиком системы обработки и передачи информации) B
      NG C

    • А

      ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ (см. стр.Click here)

    • BClick here
    • C

      ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОФОНИЧЕСКИЙ ДИНАМИК В СБОРЕ (см. стр.Click here)

  8. Click here

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ


    1. Отсоедините разъем H99 компонентного стереоусилителя в сборе.

    2. Отсоедините разъем H101 приемопередатчика системы обработки и передачи информации (для моделей с приемопередатчиком системы обработки и передачи информации).

    3. Отсоедините разъемы H63 и H62 передних динамиков № 2.

    4. Отсоедините разъемы L6 и M5 передних динамиков № 1.

    5. Отсоедините разъем J2 переднего динамика № 3.

    6. Отсоедините разъемы N6 и O6 задних динамиков.

    7. Отсоедините разъемы N7 и O7 задних динамиков № 2.

    8. Отсоедините разъемы Q15 и P32 задних головных динамиков.

    9. Отсоедините разъем Q16 компонентного стереофонического динамика в сборе.

    10. Измерьте сопротивление между компонентным стереоусилителем в сборе и массой, чтобы проверить наличие короткого замыкания в жгуте проводов.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H99-13 (FR+) - масса Всегда 10 кОм или более
      H99-28 (FR-) - масса Всегда 10 кОм или более
      H99-12 (FL+) - масса Всегда 10 кОм или более
      H99-27 (FL-) - масса Всегда 10 кОм или более
      H99-5 (WFR+) - масса Всегда 10 кОм или более
      H99-20 (WFR-) - масса Всегда 10 кОм или более
      H99-4 (WFL+) - масса Всегда 10 кОм или более
      H99-19 (WFL-) - масса Всегда 10 кОм или более
      H99-7 (CTR+) - масса Всегда 10 кОм или более
      H99-22 (CTR-) - масса Всегда 10 кОм или более
      H99-15 (RR+) - масса Всегда 10 кОм или более
      H99-30 (RR-) - масса Всегда 10 кОм или более
      H99-14 (RL+) - масса Всегда 10 кОм или более
      H99-29 (RL-) - масса Всегда 10 кОм или более
      H99-11 (SR+) - масса Всегда 10 кОм или более
      H99-26 (SR-) - масса Всегда 10 кОм или более
      H99-10 (SL+) - масса Всегда 10 кОм или более
      H99-25 (SL-) - масса Всегда 10 кОм или более
      H99-6 (WF1+) - масса Всегда 10 кОм или более
      H99-21 (WF1-) - масса Всегда 10 кОм или более

    11. Измерьте сопротивление между правым передним динамиком № 2 и массой, чтобы проверить наличие короткого замыкания в жгуте проводов (для моделей с приемопередатчиком системы обработки и передачи информации).

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H63-1 - масса Всегда 10 кОм или более
      H63-2 - масса Всегда 10 кОм или более

    12. Измерьте сопротивление между каждым задним динамиком № 2 в сборе и массой, чтобы проверить наличие короткого замыкания в жгуте проводов.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      N7-4 (+) - масса Всегда 10 кОм или более
      N7-2 (-) - масса Всегда 10 кОм или более
      O7-4 (+) - масса Всегда 10 кОм или более
      O7-2 (-) - масса Всегда 10 кОм или более

    • OKClick here
    • NG

      ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  9. Click here

    ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ

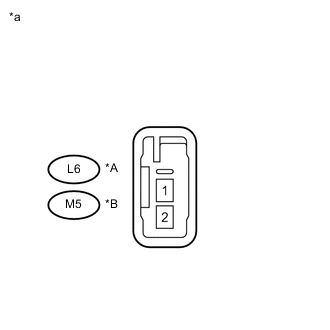

    1. A0008N7E03

      Проверьте сопротивление


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        L6-1 - L6-2 Всегда 4,2 - 6,2 Ом
        M5-1 - M5-2 Всегда 4,2 - 6,2 Ом
        Table 6. Обозначения на рисунке
        *A Для правой стороны
        *B Для левой стороны
        *a

        Устройство с неподсоединенным жгутом проводов

        (Передний динамик № 1)

    • OKClick here
    • NG

      ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ (см. стр.Click here)

  10. Click here

    ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ


    1. Замените передний динамик № 2 (см. стр.Click here).

    2. Удалите коды DTC (см. стр.Click here).

    3. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      OK
      Коды DTC не выводятся.
      Tip:

      • Подсоедините все отсоединенные разъемы к передним динамикам № 2.

      • Если есть вероятность неисправности переднего левого или правого динамика, проверка осуществляется путем замены правого динамика на левый, а левого - на правый.

      • Описанную выше проверку следует выполнять как для левой, так и для правой стороны.


    • OK

      КОНЕЦ (ПЕРЕДНИЙ ДИНАМИК № 2 НЕИСПРАВЕН)

    • NGClick here
  11. Click here

    ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 3 В СБОРЕ


    1. Замените передний динамик № 3 (см. стр.Click here).

    2. Удалите коды DTC (см. стр.Click here).

    3. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      OK
      Коды DTC не выводятся.
      Tip:

      Подсоедините все отсоединенные разъемы к передним динамикам № 3.


    • OK

      КОНЕЦ (ПЕРЕДНИЙ ДИНАМИК № 3 НЕИСПРАВЕН)

    • NGClick here
  12. Click here

    ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ


    1. A00074KE02

      Проверьте сопротивление


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        N6-1 - N6-2 Всегда 3,6-5,6 Ом
        O6-1 - O6-2 Всегда 3,6-5,6 Ом
        Table 7. Обозначения на рисунке
        *A Для правой стороны
        *B Для левой стороны
        *a

        Устройство с неподсоединенным жгутом проводов

        (задний динамик)

    • OKClick here
    • NG

      ЗАМЕНИТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ (см. стр.Click here)

  13. Click here

    ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК № 2 В СБОРЕ


    1. A0004DGE01

      Проверьте сопротивление


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        N7-3 (+TW) - N7-1 (-TW) Всегда 10 кОм или более
        N7-3 (+TW) - N7-4 (+) Всегда Менее 1 Ом
        N7-1 (-TW) - N7-2 (-) Всегда Менее 1 Ом
        O7-3 (+TW) - O7-1 (-TW) Всегда 10 кОм или более
        O7-3 (+TW) - O7-4 (+) Всегда Менее 1 Ом
        O7-1 (-TW) - O7-2 (-) Всегда Менее 1 Ом
        Table 8. Обозначения на рисунке
        *A Для правой стороны
        *B Для левой стороны
        *a

        Устройство с неподсоединенным жгутом проводов

        (задний динамик № 2)

    • OKClick here
    • NG

      ЗАМЕНИТЕ ЗАДНИЙ ДИНАМИК № 2 В СБОРЕ (см. стр.Click here)

  14. Click here

    ЗАМЕНИТЕ ЗАДНИЙ ДИНАМИК № 2 В СБОРЕ


    1. Замените задний динамик № 2 (см. стр.Click here).

    2. Удалите коды DTC (см. стр.Click here).

    3. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      OK
      Коды DTC не выводятся.
      Tip:

      • Подсоедините все отсоединенные разъемы к задним динамикам № 2.

      • Если есть вероятность неисправности переднего левого или правого динамика, проверка осуществляется путем замены правого динамика на левый, а левого - на правый.

      • Описанную выше проверку следует выполнять как для левой, так и для правой стороны.


    • OK

      КОНЕЦ (ЗАДНИЙ ДИНАМИК № 2 В СБОРЕ НЕИСПРАВЕН)

    • NGClick here
  15. Click here

    ПРОВЕРЬТЕ ЗАДНИЙ ГОЛОВНОЙ ДИНАМИК В СБОРЕ


    1. A0004GQE02

      Проверьте сопротивление


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        Q15-1 - Q15-2 Всегда 7,0 - 10,6 Ом
        P32-1 - P32-2 Всегда 7,0 - 10,6 Ом
        Table 9. Обозначения на рисунке
        *A Для правой стороны
        *B Для левой стороны
        *a

        Устройство с неподсоединенным жгутом проводов

        (задний головной динамик)

    • OKClick here
    • NG

      ЗАМЕНИТЕ ЗАДНИЙ ГОЛОВНОЙ ДИНАМИК В СБОРЕ (см. стр.Click here)

  16. Click here

    ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОДИНАМИК В СБОРЕ


    1. A0006S8E02

      Проверьте сопротивление


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        Q16-1 - Q16-2 Всегда 5,0 - 7,0 Ом
        Table 10. Обозначения на рисунке
        *a

        Устройство с неподсоединенным жгутом проводов

        (Компонентный стереофонический динамик в сборе)

    2. Перейдите к следующему шагу в соответствии с результатом проверки.

      Результат
      Результат Перейти к
      OK (для моделей с приемопередатчиком системы обработки и передачи информации) А
      OK (для моделей без приемопередатчика системы обработки и передачи информации) B
      NG C

    • АClick here
    • B

      ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ (см. стр.Click here)

    • C

      ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОФОНИЧЕСКИЙ ДИНАМИК В СБОРЕ (см. стр.Click here)

  17. Click here

    ПРОВЕРЬТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ


    1. A0003SYE01

      Проверьте сопротивление


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        H101-2 (SPI+) - H101-5 (SPO+) Всегда Менее 1 Ом
        H101-3 (SPI-) - H101-6 (SPO-) Всегда Менее 1 Ом
        H101-2 (SPI+) - H101-3 (SPI-) Всегда 10 кОм или более
        H101-5 (SPO+) - H101-6 (SPO-) Всегда 10 кОм или более
        H101-2 (SPI+) - масса Всегда 10 кОм или более
        H101-3 (SPI-) - масса Всегда 10 кОм или более
        Table 11. Обозначения на рисунке
        *a

        Устройство с неподсоединенным жгутом проводов

        (приемопередатчик системы обработки и передачи информации)

    • OK

      ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ (см. стр.Click here)

    • NG

      ЗАМЕНИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (см. стр.Click here)
