СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ Цепь контактов TC и CG

ОПИСАНИЕ

Для входа в режим вывода кодов DTC необходимо соединить контакты TC и CG диагностического разъема DLC3.

На коды DTC указывает мигание контрольной лампы аварийного состояния SRS.

Tech Tips


  • Если несколько контрольных ламп аварийного состояния в щитке приборов постоянно мигают, можно предположить короткое замыкание на массу в жгуте проводов или в ЭБУ, соединенном с контактом TC разъема DLC3.

  • Сигнал режима вывода кодов DTC передается через систему передачи данных СAN каждому ЭБУ, в том числе на блок управления системы SRS. Таким образом, если несколько систем не входят в режим вывода кодов DTC, возможно, неисправен ЭБУ распределения питания.

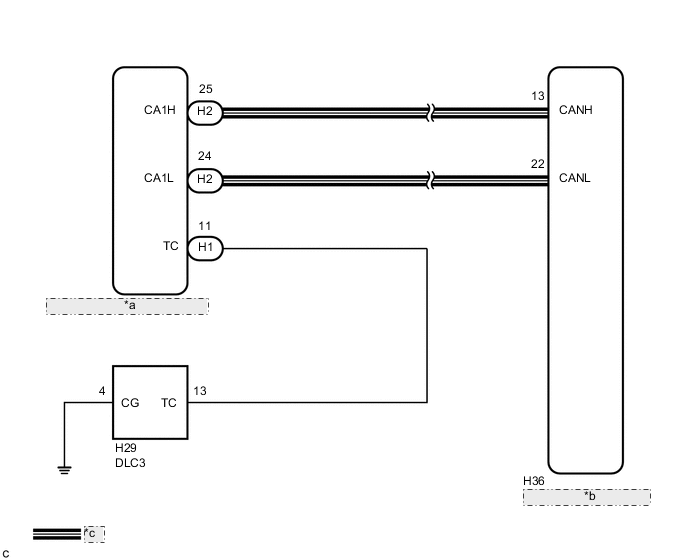

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A00082BE10
*a ЭБУ распределения питания
*b Блок управления системы SRS
*c Линия передачи данных CAN

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОНТАКТ ТС НА DLC3 - КОНТАКТ ТС НА ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

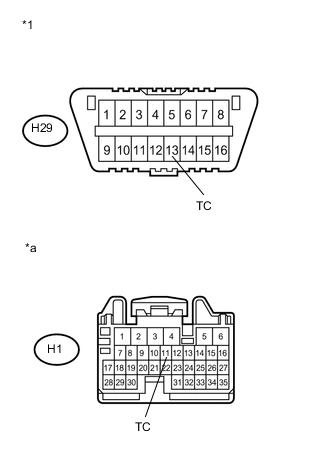

    1. A0005Z5E01
      Обозначения на рисунке
      *1 DLC3
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ распределения питания)

      Выключите питание.

    2. Отсоедините разъем H1 ЭБУ распределения питания.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H29-13 (TC) - H1-11 (TC) Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОНТАКТ CG РАЗЪЕМА DLC3 - МАССА)


    1. A0005QPE01
      Обозначения на рисунке
      *1 DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H29-4 (CG) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОНТАКТ ТС НА DLC3 - МАССА)


    1. A0003UYE02
      Обозначения на рисунке
      *1 DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Значение Заданные условия
      H29-13 (TC) - масса Всегда 1 МОм или более

    OK

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ ИЛИ ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
