СИСТЕМА ПЕРЕДНИХ СИДЕНИЙ С ЭЛЕКТРОПРИВОДОМ (для моделей с запоминающим устройством), Diagnostic DTC:B2651

Click here

ОПИСАНИЕ

Этот код DTC регистрируется, когда переключатель электропривода переднего сиденья (водителя) или переключатель электропривода переднего сиденья (переднего пассажира) не получает сигнал датчика, несмотря на перемещение спинки сиденья вперед или назад с помощью электропривода сиденья.

Click here

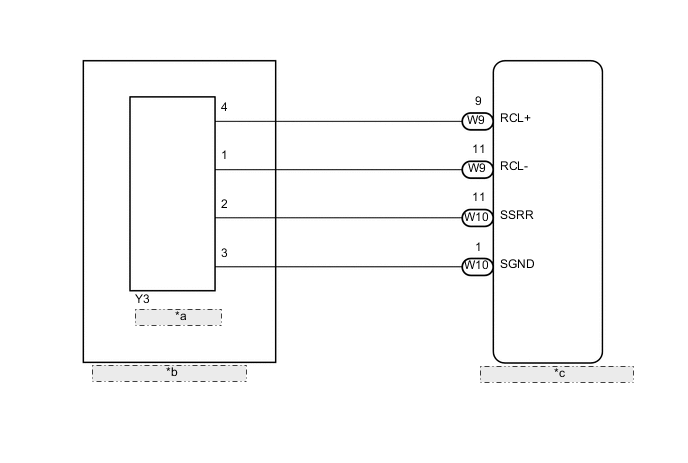

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Click here

1.

   Table 1.

   *a	Электродвигатель наклона
   *b	Рама спинки переднего сиденья в сборе (со стороны водителя)
   *c	Переключатель электропривода переднего сиденья (для водителя)

   Со стороны водителя

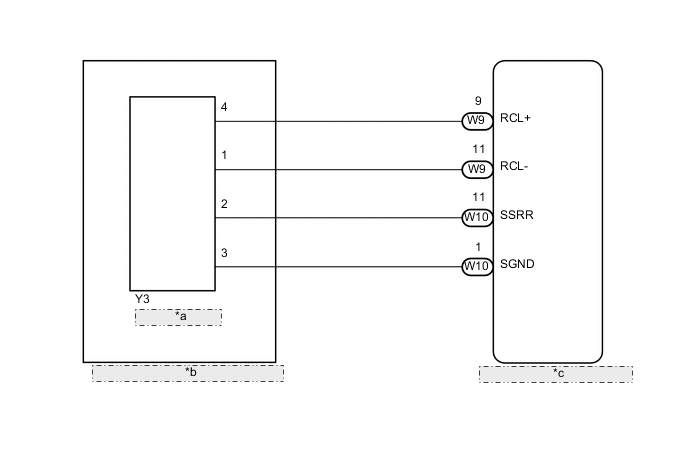

2.

   Table 2.

   *a	Электродвигатель наклона
   *b	Пружина спинки переднего раздельного сиденья в сборе
   *c	Переключатель электропривода переднего сиденья (переднего пассажира)

   Для стороны переднего пассажира

Click here

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   ПРОВЕРЬТЕ DTC




   1. Проверьте коды DTC (см. стр.Click here).

      Результат
      Результат Следующий шаг DTC не выводится A Вывод DTC связан с сиденьем водителя B Вывод DTC связан с сиденьем пассажира C



   • A

     ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр.Click here)

   • BClick here
   • CClick here
2. Click here

   ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (RECLINING MOTOR)




   1. Подключите GTS к DLC3.

   2. Включите питание (IG).

   3. Включите GTS.

   4. Войдите в следующие меню: Body Electrical / Driver Seat / Active Test.

   5. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Table 3. Driver Seat (Сиденье водителя)

      Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
      Seat Reclining	Управление наклоном сиденья	OFF (ВЫКЛ) / Front (вперед) / Rear (назад)	-

      OK
      Электродвигатель работает нормально.



   • OKClick here
   • NGClick here
3. Click here

   ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ) (ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ НАКЛОНА)




   1. Отсоедините разъем Y3 электродвигателя наклона.

   2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия Y3-2 - Y3-3 Переключатель наклона в положении ON (ВКЛ) 4,8 - 5,1 В



   • OKClick here
   • NGClick here
4. Click here

   ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (РАМУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ))



   1.

      Подсоедините разъем Y3 электродвигателя наклона.

   2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия Y3-2 - масса Переключатель наклона в положении ON (ВКЛ) 4,5 - 4,8 В

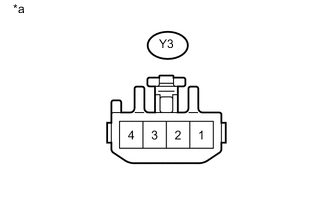

      Table 4. Обозначения на рисунке

      *a	Устройство с подсоединенным жгутом проводов (Электродвигатель наклона (рама спинки переднего сиденья (водителя)))



   • OK

     ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ) (см. стр.Click here)

   • NG

     ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (РАМУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ)) (см. стр.Click here)

5. Click here

   ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ) – ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА)




   1. Отсоедините разъем W10 переключателя электропривода переднего сиденья (водителя).

   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия W10-11 (SSRR) - Y3-2 Всегда Менее 1 Ом W10-1 (SGND) - Y3-3 Всегда Менее 1 Ом W10-11 (SSRR) - масса Всегда 10 кОм или более W10-1 (SGND) - масса Всегда 10 кОм или более



   • OK

     ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ) (см. стр.Click here)

   • NG

     ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

6. Click here

   ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (РАМУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ))



   1.

      Отсоедините разъем Y3 электродвигателя наклона.

   2. Убедитесь, что когда к контактам разъема электродвигателя наклона подключена вспомогательная аккумуляторная батарея, спинка сиденья плавно перемещается.

      OK

      Условие Направление перемещения Положительный (+) вывод вспомогательной аккумуляторной батареи → контакт 4 Отрицательный (-) вывод вспомогательной аккумуляторной батареи → контакт 1 Спинка сиденья перемещается вперед Положительный (+) вывод вспомогательной аккумуляторной батареи → контакт 1 Отрицательный (-) вывод вспомогательной аккумуляторной батареи → контакт 4 Спинка сиденья перемещается назад

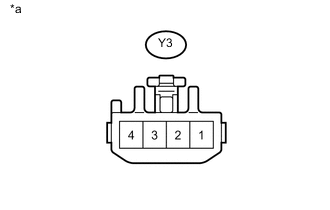

      Table 5. Обозначения на рисунке

      *a	Устройство с неподсоединенным жгутом проводов (Электродвигатель наклона (рама спинки переднего сиденья (водителя)))



   • OKClick here
   • NG

     ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (РАМУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ)) (см. стр.Click here)

7. Click here

   ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ) – ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА)




   1. Отсоедините разъем W9 переключателя электропривода переднего сиденья (водителя).

   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия W9-9 (RCL+) - Y3-4 Всегда Менее 1 Ом W9-11 (RCL-) - Y3-1 Всегда Менее 1 Ом W9-9 (RCL+) - масса Всегда 10 кОм или более W9-11 (RCL-) - масса Всегда 10 кОм или более



   • OK

     ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ) (см. стр.Click here)

   • NG

     ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

8. Click here

   ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (RECLINING MOTOR)




   1. Подключите GTS к DLC3.

   2. Включите питание (IG).

   3. Включите GTS.

   4. Войдите в следующие меню: Body Electrical / Passenger Seat / Active Test.

   5. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Table 6. Passenger Seat (Сиденье пассажира)

      Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
      Seat Reclining	Управление наклоном сиденья	OFF (ВЫКЛ) / Front (вперед) / Rear (назад)	-

      OK
      Электродвигатель работает нормально.



   • OKClick here
   • NGClick here
9. Click here

   ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ПЕРЕДНЕГО ПАССАЖИРА) (ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ НАКЛОНА)




   1. Отсоедините разъем Y3 электродвигателя наклона.

   2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия Y3-2 - Y3-3 Переключатель наклона в положении ON (ВКЛ) 4,8 - 5,1 В



   • OKClick here
   • NGClick here
10. Click here

    ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (ПРУЖИНУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ)



    1.

       Подсоедините разъем Y3 электродвигателя наклона.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

       Номинальное напряжение
       Подключение диагностического прибора Условие Заданные условия Y3-2 - масса Переключатель наклона в положении ON (ВКЛ) 4,5 - 4,8 В

       Table 7. Обозначения на рисунке

       *a	Устройство с подсоединенным жгутом проводов (Электродвигатель наклона (пружина спинки переднего раздельного сиденья в сборе))



    • OK

      ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ПЕРЕДНЕГО ПАССАЖИРА) (см. стр.Click here)

    • NG

      ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (ПРУЖИНУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ) (см. стр.Click here)

11. Click here

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ПЕРЕДНЕГО ПАССАЖИРА) - ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА)




    1. Отсоедините разъем W10 переключателя электропривода переднего сиденья (переднего пассажира).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

       Номинальное сопротивление
       Подключение диагностического прибора Условие Заданные условия W10-11 (SSRR) - Y3-2 Всегда Менее 1 Ом W10-1 (SGND) - Y3-3 Всегда Менее 1 Ом W10-11 (SSRR) - масса Всегда 10 кОм или более W10-1 (SGND) - масса Всегда 10 кОм или более



    • OK

      ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ПЕРЕДНЕГО ПАССАЖИРА) (см. стр.Click here)

    • NG

      ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

12. Click here

    ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (ПРУЖИНУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ)



    1.

       Отсоедините разъем Y3 электродвигателя наклона.

    2. Убедитесь, что когда к контактам разъема электродвигателя наклона подключена вспомогательная аккумуляторная батарея, спинка сиденья плавно перемещается.

       OK

       Условие Направление перемещения Положительный (+) вывод вспомогательной аккумуляторной батареи → контакт 4 Отрицательный (-) вывод вспомогательной аккумуляторной батареи → контакт 1 Спинка сиденья перемещается вперед Положительный (+) вывод вспомогательной аккумуляторной батареи → контакт 1 Отрицательный (-) вывод вспомогательной аккумуляторной батареи → контакт 4 Спинка сиденья перемещается назад

       Table 8. Обозначения на рисунке

       *a	Устройство с неподсоединенным жгутом проводов (Электродвигатель наклона (пружина спинки переднего раздельного сиденья в сборе))



    • OKClick here
    • NG

      ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (ПРУЖИНУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ) (см. стр.Click here)

13. Click here

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ПЕРЕДНЕГО ПАССАЖИРА) - ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА)




    1. Отсоедините разъем W9 переключателя электропривода переднего сиденья (переднего пассажира).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

       Номинальное сопротивление
       Подключение диагностического прибора Условие Заданные условия W9-9 (RCL+) - Y3-4 Всегда Менее 1 Ом W9-11 (RCL-) - Y3-1 Всегда Менее 1 Ом W9-9 (RCL+) - масса Всегда 10 кОм или более W9-11 (RCL-) - масса Всегда 10 кОм или более



    • OK

      ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ПЕРЕДНЕГО ПАССАЖИРА) (см. стр.Click here)

    • NG

      ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
