СИСТЕМА ПЕРЕДНИХ СИДЕНИЙ С ЭЛЕКТРОПРИВОДОМ (для моделей с запоминающим устройством), Diagnostic DTC:B2651

Код DTC Наименование DTC
B2651 Неисправность датчика наклона

ОПИСАНИЕ

Этот код DTC регистрируется, когда переключатель электропривода переднего сиденья (водителя) или переключатель электропривода переднего сиденья (переднего пассажира) не получает сигнал датчика, несмотря на перемещение спинки сиденья вперед или назад с помощью электропривода сиденья.

Код DTC Условие обнаружения DTC Неисправный участок
B2651 Крайние переднее и заднее положения, определенные датчиком, совпадают.

  • Со стороны водителя


    • Переключатель электропривода переднего сиденья (для сиденья водителя)


    • Электродвигатель наклона (рама спинки переднего сиденья (водителя))


    • Жгут проводов или разъем


  • Для стороны переднего пассажира


    • Переключатель электропривода переднего сиденья (для сиденья переднего пассажира)


    • Электродвигатель наклона (пружина спинки переднего раздельного сиденья в сборе)


    • Жгут проводов или разъем

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

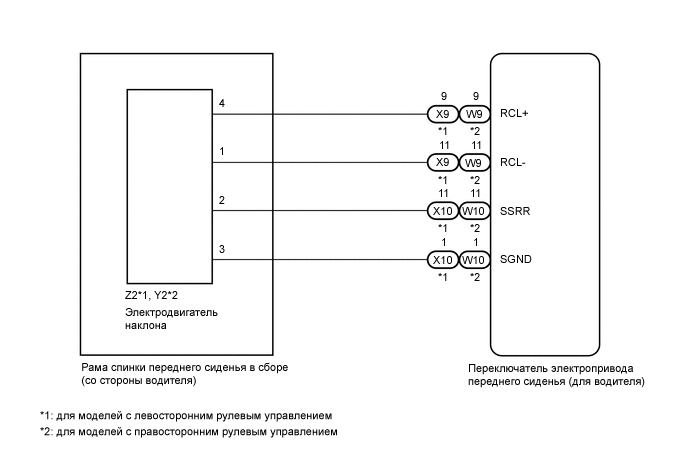

  1. Со стороны водителя

    A00040NE29

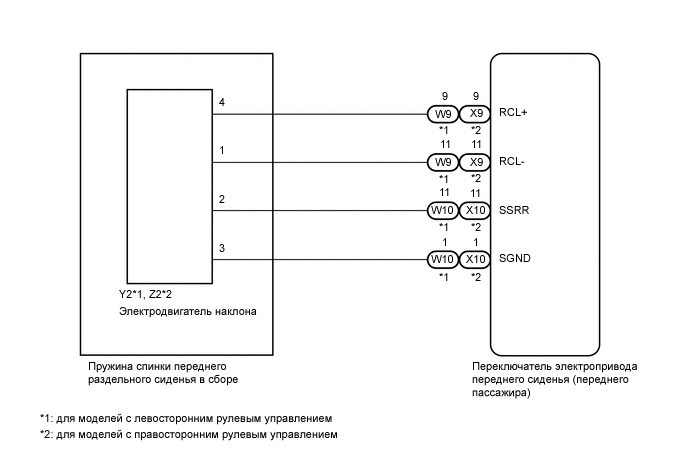

  2. Для стороны переднего пассажира

    A00040NE30

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      DTC не выводится A
      Вывод DTC связан с сиденьем водителя B
      Вывод DTC связан с сиденьем пассажира C

    A

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    C

    ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (RECLINING MOTOR) Click here

    B

  2. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (RECLINING MOTOR)


    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Driver Seat / Active Test.

    5. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Driver Seat (Сиденье водителя)
      Информация на дисплее прибора Испытываемое устройство Диапазон регулирования Замечание по диагностике
      Seat Reclining Управление наклоном сиденья OFF (ВЫКЛ) / Front (вперед) / Rear (назад) -
      OK
      Электродвигатель работает нормально.

    NG

    ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (РАМУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ)) Click here

    OK

  3. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ) (ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ НАКЛОНА)


    1. Отсоедините разъем Z2*1 или Y2*2 электродвигателя наклона.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      Z2-2 - Z2-3 Переключатель наклона в положении ON (ВКЛ) 4,8 - 5,1 В
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      Y2-2 - Y2-3 Переключатель наклона в положении ON (ВКЛ) 4,8 - 5,1 В

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ) – ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА) Click here

    OK

  4. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (РАМУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ))

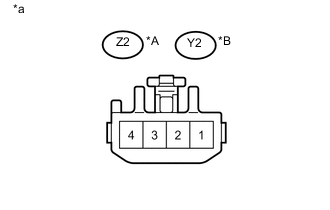

    1. A0004ZOE02
      Обозначения на рисунке
      *A Для моделей с левосторонним рулевым управлением
      *B Для моделей с правосторонним рулевым управлением
      *a

      Устройство с подсоединенным жгутом проводов

      (Электродвигатель наклона (рама спинки переднего сиденья (водителя)))

      Подсоедините разъем Z2*1 или Y2*2 электродвигателя наклона.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      Z2-2 - масса Переключатель наклона в положении ON (ВКЛ) 4,5 - 4,8 В
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      Y2-2 - масса Переключатель наклона в положении ON (ВКЛ) 4,5 - 4,8 В

    OK

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ) (см. стр. Click here)

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (РАМУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ)) (см. стр. Click here)

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ) – ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА)


    1. Отсоедините разъем X10*1 или W10*2 переключателя электропривода переднего сиденья (водителя).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      X10-11 (SSRR) - Z2-2 Всегда Менее 1 Ом
      X10-1 (SGND) - Z2-3 Всегда Менее 1 Ом
      X10-11 (SSRR) - масса Всегда 10 кОм или более
      X10-1 (SGND) - масса Всегда 10 кОм или более
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      W10-11 (SSRR) - Y2-2 Всегда Менее 1 Ом
      W10-1 (SGND) - Y2-3 Всегда Менее 1 Ом
      W10-11 (SSRR) - масса Всегда 10 кОм или более
      W10-1 (SGND) - масса Всегда 10 кОм или более

    OK

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ) (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  6. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (РАМУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ))


    1. A0007P8E14
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (Электродвигатель наклона (рама спинки переднего сиденья (водителя)))

      Отсоедините разъем Z2*1 или Y2*2 электродвигателя наклона.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Убедитесь, что когда к контактам разъема электродвигателя наклона подключена вспомогательная аккумуляторная батарея, спинка сиденья плавно перемещается.

      OK
      Условие Направление перемещения

      Положительный (+) вывод вспомогательной аккумуляторной батареи → контакт 4

      Отрицательный (-) вывод вспомогательной аккумуляторной батареи → контакт 1

      		 Спинка сиденья перемещается вперед

      Положительный (+) вывод вспомогательной аккумуляторной батареи → контакт 1

      Отрицательный (-) вывод вспомогательной аккумуляторной батареи → контакт 4

      		 Спинка сиденья перемещается назад

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (РАМУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ)) (см. стр. Click here)

    OK

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ) – ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА)


    1. Отсоедините разъем X9*1 или W9*2 переключателя электропривода переднего сиденья (водителя).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      X9-9 (RCL+) - Z2-4 Всегда Менее 1 Ом
      X9-11 (RCL-) - Z2-1 Всегда Менее 1 Ом
      X9-9 (RCL+) - масса Всегда 10 кОм или более
      X9-11 (RCL-) - масса Всегда 10 кОм или более
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      W9-9 (RCL+) - Y2-4 Всегда Менее 1 Ом
      W9-11 (RCL-) - Y2-1 Всегда Менее 1 Ом
      W9-9 (RCL+) - масса Всегда 10 кОм или более
      W9-11 (RCL-) - масса Всегда 10 кОм или более

    OK

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ВОДИТЕЛЯ) (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  8. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (RECLINING MOTOR)


    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Passenger Seat / Active Test.

    5. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Passenger Seat (Сиденье пассажира)
      Информация на дисплее прибора Испытываемое устройство Диапазон регулирования Замечание по диагностике
      Seat Reclining Управление наклоном сиденья OFF (ВЫКЛ) / Front (вперед) / Rear (назад) -
      OK
      Электродвигатель работает нормально.

    NG

    ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (ПРУЖИНУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ) Click here

    OK

  9. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ПЕРЕДНЕГО ПАССАЖИРА) (ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ НАКЛОНА)


    1. Отсоедините разъем Y2*1 или Z2*2 электродвигателя наклона.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      Y2-2 - Y2-3 Переключатель наклона в положении ON (ВКЛ) 4,8 - 5,1 В
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      Z2-2 - Z2-3 Переключатель наклона в положении ON (ВКЛ) 4,8 - 5,1 В

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ПЕРЕДНЕГО ПАССАЖИРА) - ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА) Click here

    OK

  10. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (ПРУЖИНУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ)

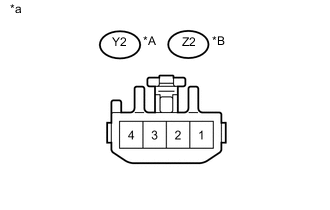

    1. A0003IBE02
      Обозначения на рисунке
      *A Для моделей с левосторонним рулевым управлением.
      *B Для моделей с правосторонним рулевым управлением
      *a

      Устройство с подсоединенным жгутом проводов

      (Электродвигатель наклона (пружина спинки переднего раздельного сиденья в сборе))

      Подсоедините разъем Y2*1 или Z2*2 электродвигателя наклона.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Для моделей с левосторонним рулевым управлением.
      Подключение диагностического прибора Условие Заданные условия
      Y2-2 - масса Переключатель наклона в положении ON (ВКЛ) 4,5 - 4,8 В
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      Z2-2 - масса Переключатель наклона в положении ON (ВКЛ) 4,5 - 4,8 В

    OK

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ПЕРЕДНЕГО ПАССАЖИРА) (см. стр. Click here)

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (ПРУЖИНУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ) (см. стр. Click here)

  11. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ПЕРЕДНЕГО ПАССАЖИРА) - ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА)


    1. Отсоедините разъем W10*1 или X10*2 переключателя электропривода переднего сиденья (переднего пассажира).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      W10-11 (SSRR) - Y2-2 Всегда Менее 1 Ом
      W10-1 (SGND) - Y2-3 Всегда Менее 1 Ом
      W10-11 (SSRR) - масса Всегда 10 кОм или более
      W10-1 (SGND) - масса Всегда 10 кОм или более
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      X10-11 (SSRR) - Z2-2 Всегда Менее 1 Ом
      X10-1 (SGND) - Z2-3 Всегда Менее 1 Ом
      X10-11 (SSRR) - масса Всегда 10 кОм или более
      X10-1 (SGND) - масса Всегда 10 кОм или более

    OK

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ПЕРЕДНЕГО ПАССАЖИРА) (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  12. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (ПРУЖИНУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ)


    1. A0007P8E14
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (Электродвигатель наклона (пружина спинки переднего раздельного сиденья в сборе))

      Отсоедините разъем Y2*1 или Z2*2 электродвигателя наклона.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Убедитесь, что когда к контактам разъема электродвигателя наклона подключена вспомогательная аккумуляторная батарея, спинка сиденья плавно перемещается.

      OK
      Условие Направление перемещения

      Положительный (+) вывод вспомогательной аккумуляторной батареи → контакт 4

      Отрицательный (-) вывод вспомогательной аккумуляторной батареи → контакт 1

      		 Спинка сиденья перемещается вперед

      Положительный (+) вывод вспомогательной аккумуляторной батареи → контакт 1

      Отрицательный (-) вывод вспомогательной аккумуляторной батареи → контакт 4

      		 Спинка сиденья перемещается назад

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА (ПРУЖИНУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ) (см. стр. Click here)

    OK

  13. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ПЕРЕДНЕГО ПАССАЖИРА) - ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА)


    1. Отсоедините разъем W9*1 или X9*2 переключателя электропривода переднего сиденья (переднего пассажира).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      W9-9 (RCL+) - Y2-4 Всегда Менее 1 Ом
      W9-11 (RCL-) - Y2-1 Всегда Менее 1 Ом
      W9-9 (RCL+) - масса Всегда 10 кОм или более
      W9-11 (RCL-) - масса Всегда 10 кОм или более
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      X9-9 (RCL+) - Z2-4 Всегда Менее 1 Ом
      X9-11 (RCL-) - Z2-1 Всегда Менее 1 Ом
      X9-9 (RCL+) - масса Всегда 10 кОм или более
      X9-11 (RCL-) - масса Всегда 10 кОм или более

    OK

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (ПЕРЕДНЕГО ПАССАЖИРА) (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
