ЗАДНЯЯ ДВЕРЬ СНЯТИЕ

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


  1. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ


    1. A01ITOM

      Снимите фиксатор и крышку технологического отверстия аккумуляторной батареи.

  2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

  3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  4. СНИМИТЕ РУЧКУ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников)


    1. A01IOHO

      Вставьте съемник фиксаторов между пластиной и панелью облицовки.

    2. Поверните ручку против часовой стрелки и снимите пружинное стопорное кольцо и ручку.

  5. СНИМИТЕ ПЛАСТИНУ РУЧКИ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ (для моделей без электрических стеклоподъемников)


    1. Снимите пластину внутренней ручки.

  6. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01IQU5

      С помощью съемника молдингов А освободите 3 захвата и снимите держатель.

  7. СНИМИТЕ ОБЛИЦОВОЧНЫЙ МОЛДИНГ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01IPQA

      С помощью съемника молдингов A освободите 8 захватов и снимите облицовочный молдинг задней двери.

  8. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками)


    1. A01IN6I

      С помощью съемника молдингов A освободите 4 захвата.

    2. Отсоедините разъем и снимите переключатель электрического стеклоподъемника задней двери в сборе с опорной панелью подлокотника задней двери.

  9. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЗАДНЕЙ ЛЕВОЙ ДВЕРИ


    1. A01IP0B

      Выверните 3 винта.

    2. С помощью съемника фиксаторов расцепите 10 фиксаторов.

    3. A01IOI9E01
      Обозначения на рисунке
      *1 Для моделей с солнцезащитным навесом задней двери
      *2 Для моделей без солнцезащитного навеса задней двери

      Извлеките панель облицовки задней двери в направлении, указанном стрелкой.

    4. A01IRQU

      Отсоедините от внутренней ручки 2 троса.

    5. A01IPSA

      Отцепите захват и снимите зажим.

  10. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. A01IOXV

      Освободите 2 захвата и снимите внутреннюю ручку в сборе с панели облицовки задней двери.

  11. СНИМИТЕ ЗАНАВЕСКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей с солнцезащитным навесом задней двери)


    1. A01IRRB

      Выверните 10 винтов и снимите занавеску.

  12. СНИМИТЕ ЗАДНИЙ ДИНАМИК № 1 В СБОРЕ

    Note

    Не прикасайтесь к диффузору динамика.


    1. Отсоедините разъем динамика.

    2. A01IN2A

      С помощью дрели и сверла диаметром менее 4 мм (0,157 дюйма) высверлите 3 головки заклепок.

      CAUTION:

      Будьте осторожны: просверленная головка заклепки очень горячая.

      Note

      Высверливать головку под углом запрещается, поскольку это может повредить дрель и сверло. Совместите сверло и заклепку и аккуратно высверлите головку заклепки.

    3. Продолжите сверление и вытолкните стружку и оставшиеся фрагменты заклепки.

    4. С помощью пылесоса удалите все фрагменты заклепки и стружку из внутренней части двери.

    5. Расцепите захват и снимите динамик.

  13. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01IOT0

      Освободите 4 захвата и снимите внутренний уплотнитель стекла.

  14. СНИМИТЕ УСИЛЕНИЕ ВНУТРЕННЕЙ ПАНЕЛИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01IMXU

      Выверните 2 болта, 2 винта и снимите усиление внутренней панели задней двери в сборе.

    2. Снимите нижнюю крышку отверстия задней двери с усиления внутренней панели задней двери в сборе.

  15. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01IO5U

      Отсоедините разъем.

    2. A01IT7B

      Снимите крышку технологического отверстия.

      Tech Tips

      Снимите с двери оставшуюся ленту.

  16. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01IS5C

      Снимите направляющую стекла задней двери.

  17. СНИМИТЕ КРЮК ДЛЯ ЗАНАВЕСКИ (для моделей с солнцезащитным навесом задней двери)


    1. A01IP9N

      Снимите 2 крюка занавески.

  18. СНИМИТЕ ОБЛИЦОВКУ РАМЫ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01INU9

      Освободите фиксатор и снимите облицовку рамы задней двери.

  19. СНИМИТЕ ПОПЕРЕЧИНУ ОКНА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. Для моделей с электрическими стеклоподъемниками:


      1. Временно установите переключатель электрического стеклоподъемника в сборе.

      2. Подсоедините провод к отрицательному выводу (-) аккумуляторной батареи.

      3. С помощью переключателя стеклоподъемника переведите механизм стеклоподъемника в нижнюю мертвую точку.

      4. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

        Note

        После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

      5. Снимите переключатель электрического стеклоподъемника в сборе.

    2. Для моделей без электрических стеклоподъемников:


      1. Временно установите ручку стеклоподъемника задней двери в сборе.

      2. Поворачивайте ручку, пока механизм стеклоподъемника не достигнет нижней мертвой точки.

      3. Снимите ручку стеклоподъемника задней двери в сборе.

    3. A01ISN0

      Выверните винт.

    4. Выверните 2 болта и снимите поперечину окна задней двери.

  20. СНИМИТЕ НЕОПУСКНОЕ ЗАДНЕЙ ЛЕВОЙ ДВЕРИ САЛОНА


    1. A01IOC0

      Снимите неопускное стекло и уплотнитель задней двери как единый узел, см. рисунок.

  21. СНИМИТЕ УПЛОТНИТЕЛЬ НЕОПУСКНОГО СТЕКЛА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01IQ6U

      Снимите уплотнитель с неопускного стекла задней двери.

  22. СНИМИТЕ СТЕКЛО ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. A01INDA

      Снимите стекло задней двери в сборе со стеклоподъемника задней двери в сборе, как показано на рисунке.

      Note

      Старайтесь не повредить дверное стекло.

  23. СНИМИТЕ НАПОЛНИТЕЛЬ ЖЕЛОБКА СТЕКЛА ЗАДНЕЙ ДВЕРИ


    1. A01IR2T

      С помощью отвертки снимите желобок стекла.

      Note

      Соблюдайте осторожность, чтобы не повредить стекло.

    2. Снимите наполнитель с желобка стекла.

  24. СНИМИТЕ МОЛДИНГ РЕМНЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    A01IPDHE01
    Обозначения на рисунке
    *1 Защитная клейкая лента
    *2 Захват A

    1. Наклейте защитную ленту вокруг молдинга ремня задней двери.

    2. Освободите 8 захватов и снимите молдинг ремня задней двери.

      Tech Tips

      В случае повреждения любого из захватов A замените молдинг ремня задней двери новым.

  25. СНИМИТЕ СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. Для моделей с электрическими стеклоподъемниками:


      1. A01IQMLE01
        Обозначения на рисунке
        *1 Болт временного крепления

        Отсоедините разъем.

      2. Ослабьте болт временного крепления.

        Note

        Не выворачивайте болт временного крепления. Если вывернуть болт временного крепления, стеклоподъемник задней двери может упасть и деформироваться.

      3. Выверните 3 болта.

      4. Снимите стеклоподъемник задней двери в сборе.

      5. Выверните болт временного крепления из стеклоподъемника задней двери.

    2. A01ISQG

      Для моделей без электрических стеклоподъемников:

      Выверните 3 болта и снимите стеклоподъемник.

      Note

      При выворачивании болтов будьте осторожны, чтобы не уронить и не повредить механизм стеклоподъемника.

  26. СНИМИТЕ ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. A01ISCSE01

      Выверните 3 винта с помощью торцевого ключа "TORX" T30.

    2. Сдвиньте замок задней двери вниз так, чтобы можно было извлечь пластину отпускания из рамы наружной ручки задней двери, и снимите замок задней двери вместе с проводами.

    3. Снимите уплотнение жгута проводов замка двери с замка задней двери в сборе.

  27. СНИМИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ


    1. A01IUHXE01

      С помощью отвертки отцепите захват.

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.

    2. A01IS8IE01

      Снимите трос дистанционного управления замком задней двери.

  28. СНИМИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ


    1. A01ISH1E01

      С помощью отвертки расцепите 3 захвата.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    2. A01IU92E01

      Снимите внутренний трос замка задней двери.

  29. СНИМИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ


    1. A01IU6D

      Ослабьте винт с помощью торцевого ключа с головкой "TORX" T30 и освободите захват, чтобы снять крышку наружной ручки.

  30. СНИМИТЕ НАРУЖНУЮ РУЧКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. A01IUDUE01
      Обозначения на рисунке
      *1 Держатель

      Отсоедините держатель, как показано на рисунке.

    2. A01IR4G

      Снимите ручку, сдвинув и потянув ее в направлении, указанном на рисунке стрелкой.

  31. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ


    1. A01IOG7

      Освободите 3 захвата и снимите накладку.

  32. СНИМИТЕ ЗАДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ


    1. A01IUD6

      Освободите 2 захвата и снимите накладку.

  33. СНИМИТЕ РАМУ НАРУЖНОЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. A01IUH5

      Ослабьте винт с помощью торцевого ключа "TORX" (T30).

    2. Сдвиньте раму наружной ручки и снимите ее.

      Tech Tips

      Снимите раму наружной ручки через технологическое отверстие.

  34. СНИМИТЕ ЖЕСТКУЮ ПОДКЛАДКУ РАЗДЕЛЕНИЯ ДВЕРИ № 3

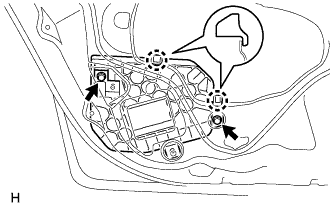

    1. A01IS0J

      Выверните 2 болта.

    2. Освободите 2 захвата и снимите жесткую разделительную подкладку двери № 3.

  35. СНИМИТЕ ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. A01ISY0

      Отверните 2 гайки, выверните болт и снимите ограничитель открывания двери.

      Tech Tips

      Извлеките ограничитель открывания двери через технологическое отверстие.

      Note

      При выворачивании болта и отворачивании гаек будьте осторожны: не уроните ограничитель открывания двери, чтобы не повредить его.

  36. СНИМИТЕ УПЛОТНИТЕЛЬ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01IOIX

      Освободите 18 фиксаторов и снимите уплотнитель задней двери.

  37. СНИМИТЕ ЛЕВУЮ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ № 3

    A01IOZ6

    1. Разогрейте поверхность кузова автомобиля и светомаскировочную ленту с помощью нагревательной лампы.

    2. Чтобы снять светомаскировочную ленту, оттяните ее край и вытяните ленту параллельно кузову автомобиля.

  38. СНИМИТЕ ЛЕВУЮ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ № 4

    A01INZL

    1. Чтобы снять светомаскировочную ленту, оттяните ее край и вытяните ленту параллельно кузову автомобиля.
