ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ СНЯТИЕ

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  3. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ КРОНШТЕЙНА РАДИАТОРА


    1. A01IQMS

      Снимите 3 фиксатора.

    2. Открепите 4 крюка и снимите крышку отверстия кронштейна радиатора.

  4. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК


    1. Снимите передний подкрылок (см. стр. Click here).

  5. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

    A01IR0Y

    1. Выверните 2 винта <A>.

    2. Отсоедините захват и направляющую и снимите нижнюю крышку панели приборов № 1.

  6. СНИМИТЕ КРОНШТЕЙН ХОМУТА ШЛАНГА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1

    A01IP24

    1. Выверните 2 болта, освободите 2 захвата и снимите кронштейн хомута шланга.

  7. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ


    1. Для моделей с левосторонним рулевым управлением:


      1. A01IS1Z

        Выверните 3 болта и снимите замок капота.

      2. A01IO2N

        Отсоедините трос управления замком капота.

    2. Для моделей с правосторонним рулевым управлением:


      1. A01ITHB

        Выверните 3 болта и снимите замок капота.

      2. Отсоедините разъем.

      3. A01IQR4

        Отсоедините трос управления замком капота.

  8. СНИМИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ

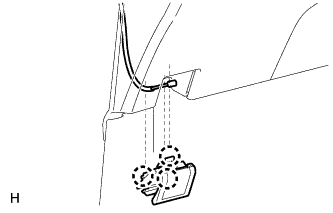

    1. A01IRIO

      Освободите 3 захвата.

    2. Отсоедините трос управления замком капота и снимите рычаг фиксации капота.

  9. СНИМИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ (для моделей с левосторонним рулевым управлением)


    1. A01INSCE02
      Обозначения на рисунке
      *1 Веревка

      Привяжите веревку к концу троса управления замком капота, как показано на рисунке.

      Note

      Используйте веревку достаточной длины, чтобы можно было пропустить его через моторный отсек.

    2. С помощью отвертки отсоедините зажимы, как показано на рисунке.

      A01IRBFE01
      Обозначения на рисунке
      *1 Трос управления замком капота в сборе *2 Хомут
      *3 Боковой кронштейн радиатора *4 Фары
      *5 Жгут проводов *6 Зажим жгута проводов
      *7 Передний щиток *8 Втулка
      *9 Зажим троса управления замком капота - -

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    3. Вытяните трос из колесной арки снаружи автомобиля, а затем отвяжите веревку и снимите трос.

  10. СНИМИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. A01INSCE02
      Обозначения на рисунке
      *1 Веревка

      Привяжите веревку к концу троса управления замком капота в сборе, как показано на рисунке.

      Note

      Используйте веревку достаточной длины, чтобы можно было пропустить его через моторный отсек.

    2. С помощью отвертки отсоедините зажимы, как показано на рисунке.

      A01ITR8E01
      Обозначения на рисунке
      *1 Трос управления замком капота в сборе *2 Хомут
      *3 Боковой кронштейн радиатора *4 Фары
      *5 Жгут проводов *6 Зажим жгута проводов
      *7 Передний щиток *8 Втулка
      *9 Зажим троса управления замком капота *10 Шланг радиатора
      *11 Шланг омывателя *12 Зажим шланга омывателя

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.

    3. Вытяните трос из колесной арки снаружи автомобиля, а затем отвяжите веревку и снимите трос.
