ЗАДНЯЯ ДВЕРЬ УСТАНОВКА

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

  • Если для болта не указан момент затяжки, см. таблицу стандартных болтов (см. стр. Click here).


  1. УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ РЕМОНТА


    1. Очистите поверхность кузова автомобиля.


      1. С помощью нагревательной лампы разогрейте поверхность кузова.

      2. Удалите остатки клейкой ленты чистящим средством.

    2. Температура деталей при установке.


      1. Если температура окружающего воздуха ниже 15°C (59°F), перед установкой разогрейте поверхность кузова автомобиля (установочную поверхность рамы двери) и ленту до температуры 20-30°C (68-86°F) с помощью нагревательной лампы. Если температура окружающего воздуха превышает 35°C (95°F), перед установкой следует охладить поверхность кузова автомобиля (установочную поверхность рамы двери) и ленту до температуры 20-30°C (68-86°F).

        Tech Tips


        • Наиболее подходящая температура для нанесения ленты составляет 25°C (77°F).

        • При низкой температуре установочной поверхности лента становится жесткой и легко отслаивается. При высокой температуре установочной поверхности лента становится неэластичной.

    3. Перед установкой.


      1. Убедитесь в отсутствии загрязнений на и вокруг поверхности кузова автомобиля в месте установки ленты (установочной поверхности рамы двери), а также проверьте гладкость поверхности. Если поверхность является неровной или загрязненной, при прижатии ленты к поверхности под ленту попадет воздух, и внешний вид ухудшится.

        Tech Tips

        Смочите пол водой, чтобы предотвратить поднимание пыли.

    4. Рекомендации по обращению с лентой.


      1. Лента легко сгибается и скручивается. Поэтому, чтобы она была ровной, храните ее между листами картона или подобного материала в сухом месте.

        Note

        Не перегибайте ленту и не подвергайте ее воздействию высокой температуры.

    5. Рекомендации по закреплению ленты (порядок применения резинового скребка и порядок закрепления для плоских поверхностей).

      Note


      • Чтобы добиться желаемого эстетического вида и избежать отслоения ленты, располагайте ленту с высокой степенью точности.

      • Ленту нельзя использовать повторно, поскольку она деформируется и становится непригодной после снятия.


      1. Во избежание появления воздушных пузырьков при нанесении отрезок ленты, подлежащий приклеиванию, необходимо приподнять над поверхностью кузова автомобиля так, чтобы клейкий слой ленты не соприкасался с ней. Наклоните резиновый скребок под углом 40-50° (при движении вперед) или 30-45° (при оттягивании) по отношению к поверхности кузова автомобиля и прижимайте ленту к поверхности с усилием 20-30 Н (2-3 кгс), двигая скребок с постоянной медленной скоростью 3-7 см (1,2-2,8 дюйма) в секунду.

        A01IQJ8E13

        Note

        Чтобы предотвратить появление складок или воздушных пузырьков, необходимо строго соблюдать указанные значения скорости, усилия и угла наклона резинового скребка.

        Tech Tips


        • При нанесении ленты один из указанных углов наклона валика (при движении вперед или оттягивании) будет приемлемым.

        • Во время нанесения ленты необходимо снимать отслаивающуюся бумагу на расстоянии примерно 10-20 мм (0,393-0,787 дюйма) от края валика.

    6. A01ITRPE05

      Рекомендации по закреплению ленты (порядок применения резинового скребка и порядок закрепления для поверхностей окантовки).


      1. Прижимать ленту к таким поверхностям достаточно сложно, поэтому процедура наклеивания выполняется в несколько этапов, как показано на рисунке. Пальцем или мягкой поверхностью резинового валика медленно нанесите ленту на участок окантовки автомобиля, особенно, в случае маленькой окантовки.

        Tech Tips

        При нанесении ленты к обратной стороне окантовки снимите отслаивающуюся бумагу и приклейте ленту пальцем или мягкой поверхностью резинового валика.

    7. Рекомендации по закреплению ленты (порядок применения резинового скребка и порядок закрепления для углов).


      1. Снимите отслаивающуюся бумагу и аккуратно наклейте ленту пальцами.

      2. Нагрейте ленту с помощью нагревательной лампы перед наложением на угол и медленно наложите ее, чтобы избежать сморщивания ленты и добиться желаемого эстетического вида.

    8. Проверка после установки.


      1. После завершения процедуры нанесения ленты убедитесь, что она наклеена аккуратно. Если лента наложена неаккуратно, наложите новую ленту.

        Note

        Повторное использование светомаскировочной ленты запрещено.

  2. УСТАНОВИТЕ ЛЕВУЮ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ № 4

    A01IQHNE01

    1. Обратитесь к рисунку, чтобы получить представление о расположении светомаскировочной ленты № 4.

      Номинальное значение / Номинальный режим
      Область Размер
      А 5 мм (0,197 дюйма)
      B 2 - 4 мм (0,078 - 0,158 дюйма)

    2. Снимите отслаивающуюся бумагу и нанесите ленту.

  3. УСТАНОВИТЕ ЛЕВУЮ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ № 3

    A01IP98E01

    1. Обратитесь к рисунку, чтобы получить представление о расположении светомаскировочной ленты № 3.

      Номинальное значение / Номинальный режим
      Область Размер
      А 2 - 4 мм (0,078 - 0,158 дюйма)
      B 5 мм (0,197 дюйма)
      C 5 мм (0,197 дюйма)
      D 2 - 4 мм (0,078 - 0,158 дюйма)

    2. Снимите отслаивающуюся бумагу и нанесите ленту.

  4. УСТАНОВИТЕ МОЛДИНГ РЕМНЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    A01IPDH

    1. Установите молдинг ремня задней двери, закрепив его 8 захватами.

  5. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01IOIX

      Введите в зацепление 18 фиксаторов, чтобы установить уплотнитель.

  6. УСТАНОВИТЕ ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. A01ISY0

      Нанесите на трущиеся поверхности ограничителя открывания двери универсальную консистентную смазку.

    2. Установите дверную пружину на дверную панель и закрепите ее 2 гайками.

      Torque:
      5,5 Н*м  { 56 кгс*см, 49 фунт-сила-дюймов }

    3. Нанесите герметик на резьбу болта.

      Герметик-фиксатор
      Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный

    4. Установите дверную пружину на кузов и закрепите с помощью болта.

      Torque:
      30 Н*м  { 306 кгс*см, 22 фунт-сила-фута }

  7. УСТАНОВИТЕ ЖЕСТКУЮ ПОДКЛАДКУ РАЗДЕЛЕНИЯ ДВЕРИ № 3


    1. A01IS0J

      Закрепите жесткую разделительную подкладку двери № 3 на панели кузова с помощью 2 захватов, а затем вверните 2 болта.

      Torque:
      9,0 Н*м  { 92 кгс*см, 80 фунт-сила-дюймов }

  8. УСТАНОВИТЕ РАМУ НАРУЖНОЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

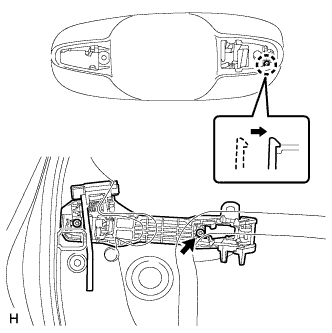

    1. A01IOMW

      Нанесите на рабочие поверхности трения рамы наружной ручки задней двери в сборе универсальную консистентную смазку.

    2. Закрепите захват, чтобы установить раму наружной ручки задней двери.

    3. Затяните винт с помощью торцевого ключа с головкой "TORX" T30.

      Torque:
      4,0 Н*м  { 41 кгс*см, 35 фунт-сила-дюймов }

  9. УСТАНОВИТЕ ЗАДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ


    1. A01IUD6

      Введите в зацепление 2 захвата для установки накладки.

  10. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ


    1. A01IOG7

      Введите в зацепление 3 захвата для установки накладки.

  11. УСТАНОВИТЕ НАРУЖНУЮ РУЧКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

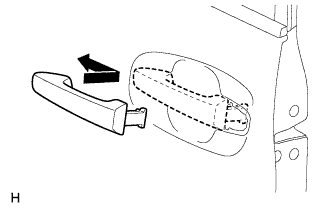

    1. A01IPH6

      Установите ручку, вставив ее в направлении, указанном на рисунке стрелкой.

    2. A01ISAZE01
      Обозначения на рисунке
      *1 Держатель
      *2 Рама наружной ручки левой задней двери

      Закрепите держатель рамы наружной ручки левой задней двери.

  12. УСТАНОВИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ


    1. Введите в зацепление захват, чтобы установить крышку.

    2. A01IU6D

      Затяните винт с помощью торцевого ключа с головкой "TORX" T30.

      Torque:
      4,0 Н*м  { 41 кгс*см, 35 фунт-сила-дюймов }

  13. УСТАНОВИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. A01IU92E01

      Установите внутренний трос замка задней двери.

    2. A01ISH1E01

      Введите в зацепление 3 захвата.

  14. УСТАНОВИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. A01IS8IE01

      Установите трос дистанционного управления замком задней двери.

    2. A01IUHXE01

      Введите в зацепление захват.

  15. УСТАНОВИТЕ ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Note


    • При повторном использовании замка задней двери в сборе замените уплотнение на разъеме жгута проводов замка двери новым.

    • Не допускайте попадания консистентной смазки или пыли на поверхность разъема, который касается уплотнения жгута проводов замка двери.

    • Повторное использование уплотнения жгута проводов замка двери или использование поврежденного уплотнения жгута проводов замка двери может привести к попаданию воды в место соединения. Это может вызвать выход замка задней двери из строя.


    1. Нанесите на рабочие поверхности трения замка задней двери универсальную консистентную смазку.

    2. Установите новое уплотнение жгута проводов замка двери на замок задней двери в сборе.

    3. A01ISYXE01

      Вставьте замок задней двери в сборе в пластину отпускания наружной ручки задней двери и установите его на панель задней двери.

    4. Убедитесь, что пластина отпускания наружной ручки задней двери надежно закреплена на замке задней двери в сборе.

    5. Установите замок задней двери и закрепите его 3 винтами с помощью торцевого ключа "TORX" T30.

      Torque:
      5,0 Н*м  { 51 кгс*см, 44 фунт-сила-дюйма }

  16. УСТАНОВИТЕ СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. Для моделей с электрическими стеклоподъемниками:

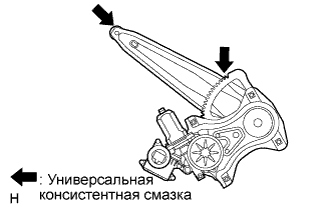

      1. A01ITGPE01

        Нанесите универсальную консистентную смазку на все трущиеся и вращающиеся детали стеклоподъемника.

      2. A01IQMLE01
        Обозначения на рисунке
        *1 Болт временного крепления

        Не затягивая, вверните болт временного крепления в стеклоподъемник.

      3. Вставьте стеклоподъемник в дверную панель. Подвесьте стеклоподъемник на дверной панели с помощью болта.

        Note

        Будьте осторожны: не уроните стеклоподъемник, чтобы не повредить его.

      4. Вверните болт временного крепления и 3 болта, чтобы установить стеклоподъемник задней двери.

        Torque:
        8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

      5. Подсоедините разъем.

    2. Для моделей без электрических стеклоподъемников:

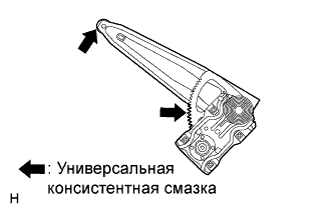

      1. A01IO8SE01

        Нанесите универсальную консистентную смазку на все трущиеся и вращающиеся детали стеклоподъемника.

      2. A01ISQG

        Установите стеклоподъемник задней двери и закрепите его 3 болтами.

        Torque:
        8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

  17. УСТАНОВИТЕ НАПОЛНИТЕЛЬ ЖЕЛОБКА СТЕКЛА ЗАДНЕЙ ДВЕРИ

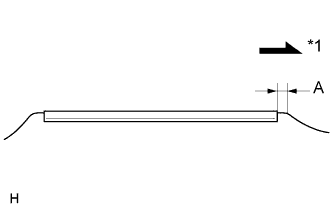

    1. A01IQCBE01
      Обозначения на рисунке
      *1 Передняя сторона

      Установите наполнитель на желобок стекла задней двери.

      Номинальное значение / Номинальный режим
      Область Заданные условия
      А 10,0 мм (0,394 дюйма)

    2. Нанесите на желобок стекла мыльный раствор.

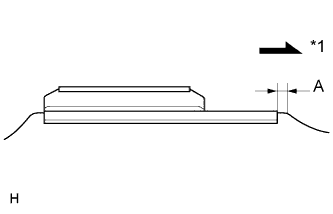

    3. A01INCTE01
      Обозначения на рисунке
      *1 Передняя сторона

      Для установки желобка на стекло постучите по нему пластмассовым молотком.

      Note

      Соблюдайте осторожность, чтобы не повредить стекло или желобок стекла.

      Номинальное значение / Номинальный режим
      Область Заданные условия
      А 10,0 мм (0,394 дюйма)

  18. УСТАНОВИТЕ СТЕКЛО ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ


    1. Для моделей с электрическими стеклоподъемниками:


      1. Временно установите переключатель электрического стеклоподъемника в сборе.

      2. Подсоедините провод к отрицательному выводу (-) аккумуляторной батареи.

      3. С помощью переключателя стеклоподъемника переведите механизм стеклоподъемника в нижнюю мертвую точку.

      4. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

        Note

        После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

      5. Снимите переключатель электрического стеклоподъемника в сборе.

    2. Для моделей без электрических стеклоподъемников:


      1. Временно установите ручку стеклоподъемника задней двери в сборе.

      2. Поворачивайте ручку, пока механизм стеклоподъемника не достигнет нижней мертвой точки.

      3. Снимите ручку стеклоподъемника задней двери в сборе.

    3. A01IQGG

      Установите направляющую с передней стороны стекла.

    4. A01IS5SE02

      Нанесите на скользящие поверхности желобка стекла универсальную консистентную смазку, как показано на рисунке.

      Номинальное значение / Номинальный режим
      Область Заданные условия
      А 130 мм (5,12 дюйма)
      B 29 мм (1,14 дюйма)
    5. A01IOSY

      Чтобы установить стекло задней двери, сдвиньте его, как показано на рисунке.

  19. УСТАНОВИТЕ УПЛОТНИТЕЛЬ НЕОПУСКНОГО СТЕКЛА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

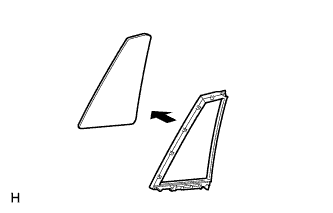

    1. A01IQ3A

      Установите уплотнитель неопускного стекла задней двери на неопускное стекло задней двери.

  20. УСТАНОВИТЕ НЕОПУСКНОЕ СТЕКЛО ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01ITDR

      Установите неопускное стекло задней двери вместе с уплотнителем неопускного стекла задней двери в направлении, указанном на рисунке стрелкой.

  21. УСТАНОВИТЕ ПОПЕРЕЧИНУ ОКНА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. A01IT1R

      Установите поперечину окна задней двери в сборе сверху вниз.

    2. Установите на направляющую стекла поперечину окна задней двери.

    3. A01ISN0

      Установите поперечину окна задней двери и закрепите ее 2 болтами и винтом.

      Torque:
      6,2 Н*м  { 63 кгс*см, 55 фунт-сила-дюймов, для болта и винта }

  22. УСТАНОВИТЕ КРЮК ДЛЯ ЗАНАВЕСКИ (для моделей с солнцезащитным навесом задней двери)


    1. A01IP9N

      Установите 2 крюка занавески.

  23. УСТАНОВИТЕ ОБЛИЦОВКУ РАМЫ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01INU9

      Установите новую облицовку рамы двери и закрепите ее фиксатором.

  24. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01IS5C

      Завершите установку направляющей стекла.

  25. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. Наложите на дверь бутиловую ленту.

    2. A01IQJEE01
      Обозначения на рисунке
      *1 Контрольная точка

      Проденьте трос дистанционного управления замком задней двери и внутренний трос замка задней двери через новую крышку технологического отверстия задней двери.

    3. Закрепите крышку технологического отверстия задней двери, используя контрольные точки на панели задней двери.

      Note


      • После установки крышки технологического отверстия не должно быть сгибов и складок.

      • После установки крышки технологического отверстия проверьте состояние уплотнения.

    4. Подсоедините разъем.

  26. УСТАНОВИТЕ УСИЛЕНИЕ ВНУТРЕННЕЙ ПАНЕЛИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Note

    В случае повторного использования снятого усиления внутренней панели задней двери в сборе замените нижнюю крышку отверстия задней двери новой крышкой.


    1. A01IMXU

      Установите усиление внутренней панели задней двери в сборе на дверную панель и закрепите его 2 болтами и 2 винтами.

  27. УСТАНОВИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01ITY6

      Установите внутренний уплотнитель стекла задней двери на дверную панель.

  28. УСТАНОВИТЕ ЗАДНИЙ ДИНАМИК № 1 В СБОРЕ

    Note

    Не прикасайтесь к диффузору динамика.


    1. Временно установите динамик, введя в зацепление захват динамика с панелью двери.

    2. A01IS1W

      Установите динамик, закрепив его 3 новыми заклепками посредством пневматического или ручного клепального устройства.

      Note


      • A01ISHTE12

        Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.

        Обозначения на рисунке
        *1 НЕПРАВИЛЬНО
        *2 ПРАВИЛЬНО
        *3 Оправка
        *4 Клепальный молоток
      • A01IUM1E11

        Убедитесь в том, что заклепки надежно закреплены на динамике.

        Обозначения на рисунке
        *1 НЕПРАВИЛЬНО
        *2 ПРАВИЛЬНО
        *3 Клепальный молоток

      • Не наклоняйте клепальное устройство при установке заклепок на динамик.

      • Убедитесь в отсутствии зазора между головкой заклепки и динамиком.

      • A01IQGIE11

        Убедитесь в отсутствии зазора динамиком и дверью. При установке заклепки сильно прижмите детали друг к другу.

        Обозначения на рисунке
        *1 НЕПРАВИЛЬНО
        *2 ПРАВИЛЬНО
        *3 Клепальный молоток

    3. Подсоедините разъем.

  29. УСТАНОВИТЕ ЗАНАВЕСКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с солнцезащитным навесом задней двери)


    1. A01IRRB

      Установите заднюю занавеску в сборе на панель облицовки двери и закрепите 10 винтами.

  30. УСТАНОВИТЕ ВНУТРЕННЮЮ РУЧКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. A01ISMJ

      Подсоедините 2 троса к внутренней ручке, чтобы установить внутреннюю ручку.

  31. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01IODC

      Установите зажим на дверную панель.

    2. A01IO4S

      Установите внутреннюю ручку на панель облицовки задней двери и закрепите 2 захватами.

    3. A01IQESE01
      Обозначения на рисунке
      *1 Для моделей с солнцезащитным навесом задней двери
      *2 Для моделей без солнцезащитного навеса задней двери

      Закрепите облицовочную накладку задней двери на внутреннем уплотнителе стекла задней двери с помощью 4 захватов.

    4. A01IP0B

      Установите облицовочную накладку задней двери и закрепите ее 10 фиксаторами.

    5. Заверните 3 винта.

  32. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками)


    1. Подсоедините разъем.

    2. A01IREP

      Установите переключатель электрического стеклоподъемника задней двери в сборе с опорной панелью подлокотника задней двери и закрепите 4 захватами.

  33. УСТАНОВИТЕ ОБЛИЦОВОЧНЫЙ МОЛДИНГ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01IR9Q

      Установите облицовочный молдинг двери и закрепите его 8 захватами.

  34. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01IT23

      Установите держатель внутренней ручки задней двери и закрепите 3 захватами.

  35. УСТАНОВИТЕ ПЛАСТИНУ ВНУТРЕННЕЙ РУЧКИ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ (для моделей без электрических стеклоподъемников)


    1. Установите пластину внутренней ручки стеклоподъемника задней двери.

  36. УСТАНОВИТЕ РУЧКУ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников)


    1. Временно установите ручку стеклоподъемника задней двери в сборе, полностью закройте окно, а затем снимите ручку стеклоподъемника задней двери в сборе.

    2. Установите пружинное стопорное кольцо на ручку стеклоподъемника задней двери.

    3. A01IR9XE01
      Обозначения на рисунке
      *1 Передняя сторона

      Установите ручку стеклоподъемника задней двери в сборе, как показано на рисунке.

      Номинальное значение / Номинальный режим
      Область Заданные условия
      А От 50° до 60°

  37. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  38. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ


    1. A01ITOM

      Установите крышку технологического отверстия аккумуляторной батареи и закрепите ее фиксатором.
