СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ Невозможно управлять электрическим стеклоподъемником левой задней двери с помощью переключателя электрического стеклоподъемника левой задней двери

ОПИСАНИЕ

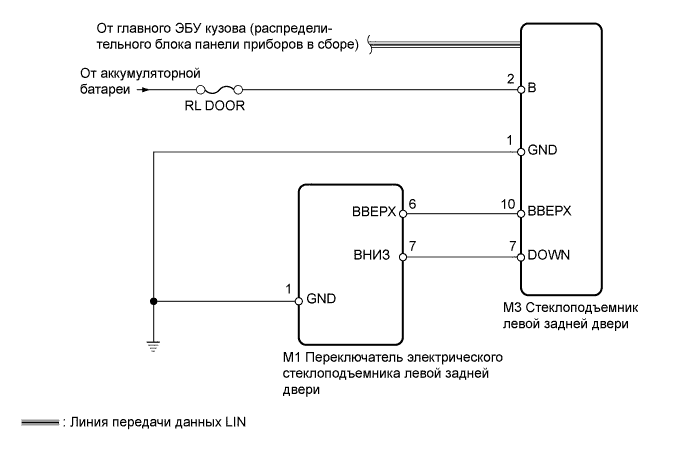

СХЕМА СОЕДИНЕНИЙ

A01ITBGE02

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ LIN


    1. Проверьте коды DTC системы передачи данных LIN, связанные с системой управления электрическими стеклоподъемниками (см. стр. Click here).

      OK
      DTC для системы передачи данных LIN не выводятся.

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN" Click here

    OK

  2. ПРОВЕРЬТЕ DTC (B2312)


    1. Проверьте, выводится ли код DTC B2312 (см. стр. Click here).

      OK
      DTC B2312 не выводится.

    NG

    ПЕРЕЙДИТЕ К КОДУ DTC B2312 Click here

    OK

  3. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)


    1. В режиме Data List проверьте работоспособность электрического стеклоподъемника задней двери (см. стр. Click here).

      Электродвигатель стеклоподъемника левой задней двери
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      RL Door P/W Up SW Сигнал ручного подъема электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель ручного подъема электрического стеклоподъемника левой задней двери задействован

      OFF (ВЫКЛ): Переключатель электрического стеклоподъемника левой задней двери не задействован

      		 -
      RL Door P/W Down SW Сигнал ручного опускания электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель ручного опускания электрического стеклоподъемника левой задней двери задействован

      OFF (ВЫКЛ): Переключатель электрического стеклоподъемника левой задней двери не задействован

      		 -
      OK
      Показание на дисплее портативного диагностического прибора изменяется в соответствии с положением переключателя электрического стеклоподъемника левой задней двери.

    NG

    ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ - МАССА) Click here

    OK

    ЗАМЕНИТЕ ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ Click here

  4. ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ - МАССА)

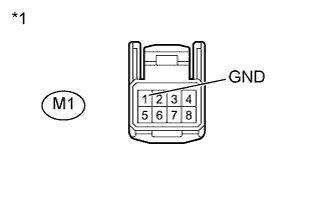

    1. A01IPIME03
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к переключателю электрического стеклоподъемника левой задней двери)

      Отсоедините разъем M1 переключателя.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      M1-1 (GND) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

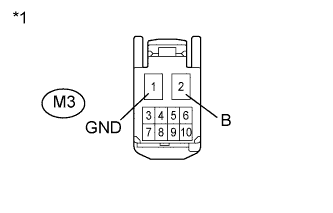

    1. A01INYXE03
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к стеклоподъемнику левой задней двери)

      Отсоедините разъем M3 стеклоподъемника.

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Условие Заданные условия
      M3-2 (B) - масса Всегда 11-14 В
      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      M3-1 (GND) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  6. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

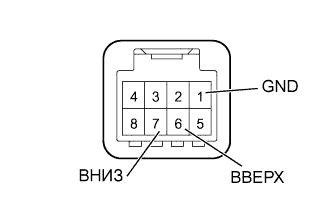

    1. A01INPWE05

      Снимите переключатель электрического стеклоподъемника левой задней двери (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      6 (UP) - 1 (GND) Ручной подъем Менее 1 Ом
      7 (DOWN) - 1 (GND) Ручное опускание Менее 1 Ом

    NG

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ Click here

    OK

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ - ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

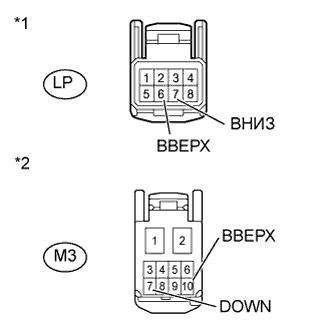

    1. A01IOFSE13
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к переключателю электрического стеклоподъемника левой задней двери)
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к стеклоподъемнику левой задней двери)

      Отсоедините разъем M1 переключателя.

    2. Отсоедините разъем M3 стеклоподъемника.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      M1-6 (UP) - M3-10 (UP) Всегда Менее 1 Ом
      M1-7 (DOWN) - M3-7 (DOWN) Всегда Менее 1 Ом
      M1-6 (UP) или M3-10 (UP) - масса Всегда 10 кОм или более
      M1-7 (DOWN) или M3-7 (DOWN) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ Click here
