СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ ПРОВЕРКА РАБОТЫ СИСТЕМЫ


  1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ СТЕКЛОПОДЪЕМНИКОВ

    A01INCL

    Tech Tips

    Перед выполнением проверки работы выключателя блокировки стеклоподъемников убедитесь, что он выключен (нажат).


    1. Убедитесь, что если нажат выключатель блокировки стеклоподъемников на главном переключателе электрических стеклоподъемников, электрические стеклоподъемники передней двери со стороны пассажира и задних дверей* не работают.

    2. Убедитесь, что после повторного нажатия выключателя блокировки стеклоподъемников можно управлять стеклоподъемниками передней двери со стороны пассажира и задних дверей*.


      • *: для моделей с электрическими стеклоподъемниками задних дверей

    3. ПРОВЕРЬТЕ ФУНКЦИЮ РУЧНОГО ПОДЪЕМА/ОПУСКАНИЯ


      1. Убедитесь, что стеклоподъемник окна со стороны водителя работает следующим образом:

      4. OK
      Условие Главный выключатель электрических стеклоподъемников Управление выключателем Функция электрического стеклоподъемника
      Замок зажигания в положении ON (ВКЛ) Со стороны водителя Наполовину поднят вверх Подъем (окно закрывается)
      Наполовину нажат вниз Опускание (окно открывается)

  2. Убедитесь, что электрические стеклоподъемники передней двери со стороны пассажира и задних дверей* работают следующим образом:

    OK
    Условие Переключатель электрического стеклоподъемника Управление выключателем Функция электрического стеклоподъемника

    • Замок зажигания в положении ON (ВКЛ)

    • Выключатель блокировки электрических стеклоподъемников выключен

    		 Со стороны переднего пассажира Наполовину поднят вверх Подъем (окно закрывается)
    Наполовину нажат вниз Опускание (окно открывается)
    Левая задняя дверь* Наполовину поднят вверх Подъем (окно закрывается)
    Наполовину нажат вниз Опускание (окно открывается)
    Правая задняя дверь* Наполовину поднят вверх Подъем (окно закрывается)
    Наполовину нажат вниз Опускание (окно открывается)

    • *: для моделей с электрическими стеклоподъемниками задних дверей

  • ПРОВЕРЬТЕ ФУНКЦИЮ АВТОМАТИЧЕСКОГО ПОДЪЕМА/ОПУСКАНИЯ


    1. Убедитесь, что стеклоподъемник окна со стороны водителя работает следующим образом:

      OK
      Условие Главный выключатель электрических стеклоподъемников Управление выключателем Функция электрического стеклоподъемника
      Замок зажигания в положении ON (ВКЛ) Со стороны водителя Поднят (функция одного касания) Автоматический подъем (окно закрывается)
      Нажат (функция одного касания) Автоматическое опускание (окно открывается)

    2. Убедитесь, что электрические стеклоподъемники передней двери со стороны пассажира и задних дверей* работают следующим образом:

      OK
      Условие Переключатель электрического стеклоподъемника Управление выключателем Функция электрического стеклоподъемника

      • Замок зажигания в положении ON (ВКЛ)

      • Выключатель блокировки электрических стеклоподъемников выключен

      		 Со стороны переднего пассажира Поднят (функция одного касания) Автоматический подъем (окно закрывается)
      Нажат (функция одного касания) Автоматическое опускание (окно открывается)
      Левая задняя дверь* Поднят (функция одного касания) Автоматический подъем (окно закрывается)
      Нажат (функция одного касания) Автоматическое опускание (окно открывается)
      Правая задняя дверь* Поднят (функция одного касания) Автоматический подъем (окно закрывается)
      Нажат (функция одного касания) Автоматическое опускание (окно открывается)

      • *: для моделей с электрическими стеклоподъемниками задних дверей

  • ПРОВЕРЬТЕ ФУНКЦИЮ ДИСТАНЦИОННОГО РУЧНОГО ПОДЪЕМА/ОПУСКАНИЯ


    1. Убедитесь, что электрические стеклоподъемники передней двери со стороны пассажира и задних дверей* работают следующим образом:

      OK
      Условие Главный выключатель электрических стеклоподъемников Управление выключателем Функция электрического стеклоподъемника

      • Замок зажигания в положении ON (ВКЛ)

      • Выключатель блокировки электрических стеклоподъемников выключен

      		 Со стороны переднего пассажира Наполовину поднят вверх Подъем (окно закрывается)
      Наполовину нажат вниз Опускание (окно открывается)
      Левая задняя дверь* Наполовину поднят вверх Подъем (окно закрывается)
      Наполовину нажат вниз Опускание (окно открывается)
      Правая задняя дверь* Наполовину поднят вверх Подъем (окно закрывается)
      Наполовину нажат вниз Опускание (окно открывается)

      • *: для моделей с электрическими стеклоподъемниками задних дверей

  • ПРОВЕРЬТЕ ФУНКЦИЮ ДИСТАНЦИОННОГО АВТОМАТИЧЕСКОГО ПОДЪЕМА/ОПУСКАНИЯ


    1. Убедитесь, что электрические стеклоподъемники передней двери со стороны пассажира и задних дверей* работают следующим образом:

      OK
      Условие Главный выключатель электрических стеклоподъемников Управление выключателем Функция электрического стеклоподъемника

      • Замок зажигания в положении ON (ВКЛ)

      • Выключатель блокировки электрических стеклоподъемников выключен

      		 Со стороны переднего пассажира Поднят (функция одного касания) Автоматический подъем (окно закрывается)
      Нажат (функция одного касания) Автоматическое опускание (окно открывается)
      Левая задняя дверь* Поднят (функция одного касания) Автоматический подъем (окно закрывается)
      Нажат (функция одного касания) Автоматическое опускание (окно открывается)
      Правая задняя дверь* Поднят (функция одного касания) Автоматический подъем (окно закрывается)
      Нажат (функция одного касания) Автоматическое опускание (окно открывается)

      • *: для моделей с электрическими стеклоподъемниками задних дверей

  • ПРОВЕРЬТЕ РАБОТУ ФУНКЦИИ УПРАВЛЕНИЯ ПРИ ВЫКЛЮЧЕННОМ ЗАЖИГАНИИ


    1. Проверьте возможность управления всеми стеклоподъемниками с помощью главного выключателя электрических стеклоподъемников после выключения зажигания.

    2. Убедитесь, что после открывания передней двери функция управления при выключении зажигания не работает.

    3. Убедитесь, что по истечении примерно 45 секунд с момента выключения зажигания управление всеми электрическими стеклоподъемниками блокируется.

  • ПРОВЕРЬТЕ ФУНКЦИЮ ТРАВМОБЕЗОПАСНОСТИ


    1. Проверьте основные функции.

      CAUTION:


      • Функция травмобезопасности действует как во время автоматического, так и во время ручного подъема стекла.

      • Не помещайте пальцы между рамой двери и оконным стеклом для проверки функции. Кроме того, остерегайтесь защемления конечностей и других частей тела во время проверки.

      Tech Tips

      Функция травмобезопасности действует при автоматическом и ручном управлении стеклоподъемниками во время работы двигателя или при включенном зажигании, а также в течение 45 секунд после выключения зажигания.


      1. Полностью откройте окно.

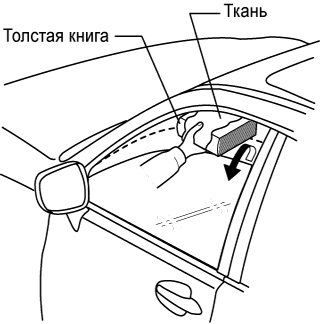

      2. A01ISR7E01

        Удерживайте обмотанную ветошью толстую книгу в положении, показанном на рисунке.

      3. Задействуйте функцию автоматического подъема и удостоверьтесь, что стекло начинает опускаться при соприкосновении с книгой и останавливается, когда размер проема достигает примерно 200 мм (7,87 дюйма).

        Tech Tips

        Оконное стекло опускается приблизительно на 50 мм (4,93 дюйма). При этом, если размер проема оказывается меньше 200 мм (7,87 дюйма), оконное стекло будет продолжать опускаться, пока размер проема не достигнет 200 мм (7,87 дюйма) или пока не пройдет приблизительно 5 с.

      4. В процессе опускания электрического стеклоподъемника убедитесь, что стекло не поднимается даже с помощью переключателя электрических стеклоподъемников.

  • ПРОВЕРЬТЕ СВЕТОДИОДНУЮ ПОДСВЕТКУ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ


    1. Проверьте работу светодиодов переключателя электрического стеклоподъемника для каждого сиденья при включении/выключении блокировки стеклоподъемников.


      1. Сиденье водителя:


        1. При включении блокировки стеклоподъемников убедитесь, что все светодиоды главного выключателя электрических стеклоподъемников гаснут, кроме светодиода переключателя, соответствующего сиденью водителя.

        2. Выключив блокировку стеклоподъемников, убедитесь, что все светодиоды главного выключателя электрических стеклоподъемников горят.

      2. Сиденье переднего пассажира, левое заднее* и правое заднее* сиденья:


        1. Когда выключатель блокировки стеклоподъемников включен, убедитесь, что светодиод переключателя электрического стеклоподъемника каждого сиденья гаснет.

        2. Выключив блокировку стеклоподъемников, убедитесь, что светодиод переключателя электрического стеклоподъемника каждого сиденья горит.


        • *: для моделей с электрическими стеклоподъемниками задних дверей
