БАГАЖНИК НА КРЫШЕ УСТАНОВКА

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


  1. УСТАНОВИТЕ ЛЕВУЮ ШТАНГУ БАГАЖНИКА НА КРЫШЕ В СБОРЕ


    1. Установите штангу багажника на крыше и закрепите ее 4 гайками.

      Torque:
      17 Н*м  { 173 кгс*см, 13 фунт-сила-футов }
      A01ISIK

  2. УСТАНОВИТЕ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ОПОРЫ БАГАЖНИКА НА КРЫШЕ

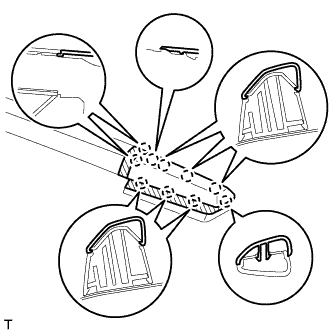

    A01ITCQ

    1. Установите крышку задней опоры багажника на крыше и закрепите ее 10 захватами.

  3. УСТАНОВИТЕ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ОПОРЫ БАГАЖНИКА НА КРЫШЕ

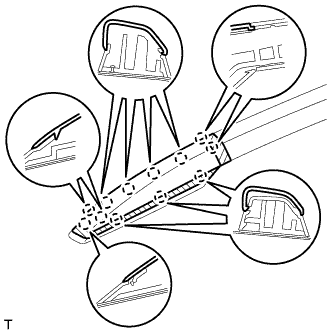

    A01IT0O

    1. Установите крышку передней опоры багажника на крыше и закрепите ее 12 захватами.
