ПРОТИВОУГОННАЯ СИСТЕМА Цепь выключателя датчика проникновения

ОПИСАНИЕ

• Когда нажимается выключатель датчика проникновения на лампе индивидуального освещения, в главный ЭБУ кузова (распределительный блок панели приборов) подается сигнал выключения датчика, в результате чего датчик проникновения прекращает работу.

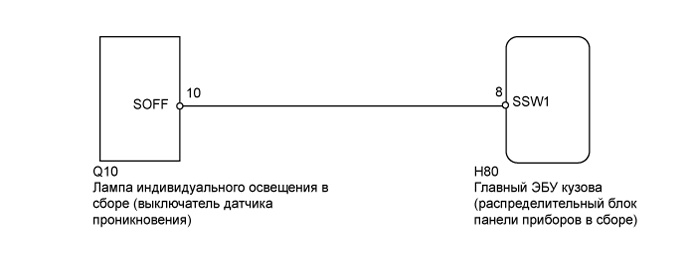

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДЛЯ ВЫКЛЮЧАТЕЛЯ ДАТЧИКА ПРОНИКНОВЕНИЯ)




   1. Считайте данные в режиме "Data List" портативного диагностического прибора (см. стр. Click here).

      Main Body (Кузов)

      Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
      Intrusion Sens OFF SW	Выключатель датчика проникновения / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Выключатель датчика проникновения нажат OFF (ВЫКЛ): Выключатель датчика проникновения не нажат	-

      OK
      В соответствии с состоянием выключателя на экране отображаются значения ON (ВКЛ) (выключатель датчика проникновения нажат) и OFF (ВЫКЛ) (выключатель датчика проникновения не нажат).




   NG

   ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ) Click here

   OK

   ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ)



   1.

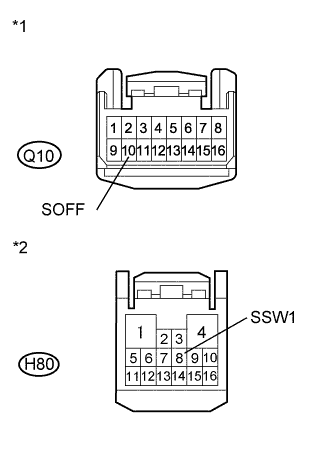

      Обозначения на рисунке

      *1	Вид спереди разъема со стороны жгута проводов: (к лампе индивидуального освещения)
      *2	Вид спереди разъема со стороны жгута проводов: (к главному ЭБУ кузова [распределительному блоку панели приборов в сборе])

      Отсоедините разъем Q10 фары.

   2. Отсоедините разъем H80 ЭБУ.

   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия H80-8 (SSW1) - Q10-10 (SOFF) Всегда Менее 1 Ом H80-8 (SSW1) или Q10-10 (SOFF) - масса Всегда 10 кОм или более




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

3. ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ (ВЫКЛЮЧАТЕЛЬ ДАТЧИКА ПРОНИКНОВЕНИЯ) (РАБОТА)




   1. Временно замените лампу индивидуального освещения в сборе (выключатель датчика проникновения) новой или исправной (см. стр. Click here).

   2. Выключите датчик проникновения, нажав выключатель датчика проникновения. Проверьте работу выключателя: поводите рукой перед датчиком – противоугонная система не должна сработать.

      OK
      Выключатель датчика проникновения работает нормально.




   NG

   ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

   OK

   КОНЕЦ (ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ [ВЫКЛЮЧАТЕЛЬ ДАТЧИКА ПРОНИКНОВЕНИЯ] НЕИСПРАВНА)
