ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ (для моделей с правосторонним рулевым управлением) ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ


  1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ

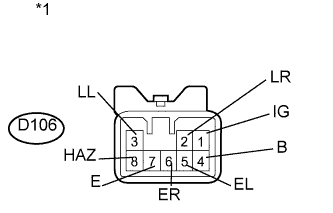

    1. A01IO3WE02
      Обозначения на рисунке
      *1

      Устройство с подсоединенным жгутом проводов

      (выключатель проблескового режима указателя поворота)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      D106-7 (E) - масса Всегда Менее 1 Ом

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      D106-1 (IG) - D106-7 (E) Замок зажигания в положении ON (ВКЛ) 11–14 В
      D106-2 (LR) - D106-7 (E) Выключатель аварийной сигнализации выключен Менее 1 В
      Выключатель аварийной сигнализации включен

      Напряжение попеременно изменяется между 11 - 14 В и ниже 1 В

      (60-120 раз в минуту)
      D106-3 (LL) - D106-7 (E) Выключатель аварийной сигнализации выключен Менее 1 В
      Выключатель аварийной сигнализации включен

      Напряжение попеременно изменяется между 11 - 14 В и ниже 1 В

      (60-120 раз в минуту)
      D106-4 (B) - D106-7 (E) Всегда 11–14 В
      D106-5 (EL) - D106-7 (E)

      Замок зажигания в положении ON (ВКЛ)

      Центральный переключатель освещения (поворот влево) выключен

      		 9 В или более

      Замок зажигания в положении ON (ВКЛ)

      Центральный переключатель освещения (поворот влево) включен

      		 Менее 1 В
      D106-6 (ER) - D106-7 (E)

      Замок зажигания в положении ON (ВКЛ)

      Центральный переключатель освещения (поворот вправо) выключен

      		 9 В или более

      Замок зажигания в положении ON (ВКЛ)

      Центральный переключатель освещения (поворот вправо) включен

      		 Менее 1 В
      D106-8 (HAZ) - D106-7 (E) Выключатель аварийной сигнализации выключен 9 В или более
      Выключатель аварийной сигнализации включен Менее 1 В

      Если результат проверки не отвечает требованиям, возможна неисправность выключателя проблескового режима указателя поворота.
