ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ


  1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ

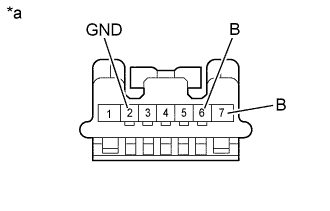

    1. A01IQTJE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к выключателю стоп-сигналов в сборе)

      Отсоедините разъем от выключателя стоп-сигналов.

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Условие Заданные условия
      6 (B) - 2 (GND) Зажигание выключено 11–14 В
      7 (B) - 2 (GND) Зажигание включено (IG) 11–14 В
      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      2 (GND) - масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.

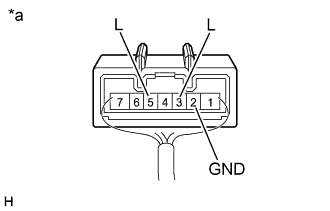

    3. A01INYQE01
      Обозначения на рисунке
      *a

      Устройство с подсоединенным жгутом проводов

      (выключатель стоп-сигналов в сборе)

      Подсоедините разъем к выключателю стоп-сигналов в сборе.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Условие Заданные условия
      3 (L) - 2 (GND) Замок зажигания в положении OFF (ВЫКЛ), педаль тормоза не нажата Менее 1 В
      3 (L) - 2 (GND) Замок зажигания в положении OFF (ВЫКЛ), нажата педаль тормоза 11–14 В
      5 (L) - 2 (GND) Зажигание включено (IG), педаль тормоза не нажата 11–14 В
      5 (L) - 2 (GND) Зажигание включено (IG), педаль тормоза нажата Менее 1 В

      Если результат не соответствует заданному, замените выключатель стоп-сигналов в сборе.
