ФАРА В СБОРЕ (для моделей с газоразрядными фарами) УСТАНОВКА

УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

1.

   Установите крышку технологического отверстия аккумуляторной батареи и закрепите ее фиксатором.

ПОДГОТОВЬТЕСЬ К РЕГУЛИРОВКЕ НАПРАВЛЕНИЯ СВЕТА ФАР (с использованием экрана)

1.

   Подготовьте автомобиль следующим образом:




   • Расположите автомобиль в достаточно темном месте, чтобы можно было четко видеть граничную линию. Граничной линией является линия, ниже которой свет фар можно наблюдать, а выше – нет.

   • Расположите автомобиль под углом 90° к стене.

   • Расположите автомобиль таким образом, чтобы расстояние между ним (центром лампы фары) и стеной составляло 25 м (82,0 фута).

   • Удостоверьтесь, что автомобиль находится на ровной поверхности.

   • Покачивая автомобиль вверх-вниз, стабилизируйте подвеску.

   Note:

   Для правильной регулировки направления света фар расстояние между автомобилем (центром лампы фары) и стеной должно составлять 25 м (82,0 фута). Если это невозможно, проверку и регулировку следует производить строго на расстоянии 3 м (9,84 фута) (размер рабочей зоны изменяется в зависимости от расстояния, так что следуйте указаниям на рисунке.)

2. Приготовьте лист плотной белой бумаги (приблизительно 2 м (6,56 фута) (длина) x 4 м (13,1 фута) (ширина)) для использования в качестве экрана.

3. Проведите через центр экрана вертикальную линию.

4.

   Установите экран, как показано на рисунке.

   Tip:


   • Расположите экран перпендикулярно поверхности земли.

   • Совместите вертикальную линию на экране с центральной осью автомобиля.

5.

   Начертите на экране главные оси (горизонтальную, правую и левую вертикальные линии), как показано на рисунке.

   Tip:


   • Осевые линии для "проверки ближнего света" и "проверки дальнего света" различны.

   • Нанесите на экран центральные метки ламп фар. Если на фарах не наблюдаются центральные метки, используйте в качестве отметки центра центр лампы фары или название производителя, отмеченное на фаре.




   1. Горизонтальная линия (фара):

      Начертите на экране горизонтальную линию так, чтобы она прошла через центральные метки. Горизонтальная линия должна располагаться на той же высоте, что и центральные метки ламп фар ближнего света.

   2. Левая и правая вертикальные линии (для отметки центральных точек левой и правой фар):

      Проведите две вертикальные линии таким образом, чтобы они пересекали горизонтальную линию на центральных метках (совпадают с центрами ламп фар ближнего света).

ПРОВЕРЬТЕ НАПРАВЛЕНИЕ СВЕТА ФАР

1. Закройте фару на противоположной стороне или отсоедините ее разъем, чтобы свет от фары, которая не проверяется, не мешал регулировке направления света фары.

   Note:

   Не оставляйте фару закрытой дольше 3 мин. Рассеиватели фар изготовлены из синтетической пластмассы, поэтому они могут быть легко расплавлены или повреждены в результате избыточного нагрева.

   Tip:

   При проверке направления дальнего света фары закройте фару ближнего света, либо отсоедините разъем.

2. Запустите двигатель.

3.

   Включите фары и проверьте, совпадает ли граничная линия с предпочтительной граничной линией, показанной на следующем рисунке.

   Tip:


   • Фары ближнего и дальнего света представляют собой единые блоки. Правильная регулировка направления ближнего света должна приводить к правильной установке направления дальнего света.

   • Если расстояние для регулировки составляет 25 м (82,0 фута): При ближнем свете фар граничная линия должна располагаться на расстоянии не более 79,5 мм (3,13 дюйма) выше или ниже горизонтальной линии, а также на расстоянии не более 79,5 мм (3,13 дюйма) влево или вправо от вертикальной линии.

   • Если расстояние для регулировки составляет 3 м (9,84 фута): При ближнем свете фар граничная линия должна располагаться на расстоянии не более 71,5 мм (2,81 дюйма) выше или ниже горизонтальной линии, а также на расстоянии не более 71,5 мм (2,81 дюйма) влево или вправо от вертикальной линии.

   • Если расстояние для регулировки составляет 25 м (82,0 фута): Максимум интенсивности дальнего света фары должен располагаться на расстоянии не более 79,5 мм (3,13 дюйма) выше или ниже горизонтальной линии, а также на расстоянии не более 79,5 мм (3,13 дюйма) влево или вправо от вертикальной линии.

   • Если расстояние для регулировки составляет 3,0 м (9,84 фута): Максимум интенсивности дальнего света фары должен располагаться на расстоянии не более 71,5 мм (2,81 дюйма) выше или ниже горизонтальной линии, а также на расстоянии не более 71,5 мм (2,81 дюйма) влево или вправо от вертикальной линии.

ОТРЕГУЛИРУЙТЕ ОРИЕНТАЦИЮ ПЕРЕДНИХ ФАР

1.

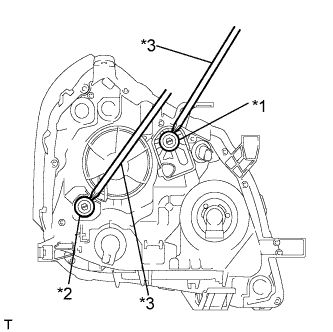

   С помощью отвертки отрегулируйте направление света.

   Table 1. Обозначения на рисунке

   *1	Изменение направления света по вертикали
   *2	Изменение направления света по горизонтали
   *3	Отвертка

   С помощью отвертки отрегулируйте направление света каждой фары в соответствии с заданным диапазоном, используя винт регулировки.

   Note:

   На заключительном этапе винт регулировки фары следует поворачивать по часовой стрелке. Если винт затянут слишком сильно, ослабьте затяжку и затяните его снова так, чтобы последний поворот винта был направлен по часовой стрелке.

   Tip:


   • Фары ближнего и дальнего света представляют собой единые блоки. Правильная регулировка направления ближнего света должна приводить к правильной установке направления дальнего света.

   • Если не удается отрегулировать направление света фары, проверьте установку лампы, самой фары и ее отражателя.

   • Направление света смещается вверх при вращении винта регулировки по вертикали по часовой стрелке и вниз – при вращении винта регулировки по вертикали против часовой стрелки. Направление света смещается вправо при вращении винта регулировки по горизонтали по часовой стрелке и влево – при вращении винта регулировки по горизонтали против часовой стрелки.

ПОДГОТОВЬТЕСЬ К ПРОЦЕДУРЕ РЕГУЛИРОВКИ НАПРАВЛЕНИЯ СВЕТА ПРОТИВОТУМАННЫХ ФАР

1.

   Подготовьте автомобиль следующим образом:




   • Расположите автомобиль в достаточно темном месте, чтобы можно было четко видеть граничную линию. Граничной линией является линия, ниже которой свет противотуманных фар можно наблюдать, а выше – нет.

   • Расположите автомобиль под углом 90° к стене.

   • Поставьте автомобиль таким образом, чтобы между ним (центром лампы противотуманной фары) и стеной было расстояние 25 м (82,0 фута).

   • Удостоверьтесь, что автомобиль находится на ровной поверхности.

   • Покачивая автомобиль вверх-вниз, стабилизируйте подвеску.

   Note:

   Расстояние 25 м (82,0 фута) между автомобилем (центром лампы противотуманной фары) и стеной необходимо для надлежащей регулировки направления света. Если это невозможно, проверку и регулировку следует производить строго на расстоянии 3 м (9,84 фута) (размер рабочей зоны изменяется в зависимости от расстояния, так что следуйте указаниям на рисунке.)

2. Приготовьте лист плотной белой бумаги (приблизительно 2,0 м (6,56 фута) (длина) x 4,0 м (13,1 фута) (ширина)) для использования в качестве экрана.

3. Проведите через центр экрана вертикальную линию.

4.

   Установите экран, как показано на рисунке.

   Tip:


   • Расположите экран перпендикулярно поверхности земли.

   • Совместите вертикальную линию на экране с центральной осью автомобиля.

5.

   Начертите на экране главные оси (горизонтальную, правую и левую вертикальную линии), как показано на рисунке.

   Tip:

   Нанесите на экран центральные метки ламп противотуманных фар. Если на противотуманной фаре не видна центральная метка, используйте в качестве нее центр лампы противотуманной фары или маркировку производителя, нанесенную на противотуманной фаре.




   1. Горизонтальная линия (высота противотуманной фары):

      Начертите на экране горизонтальную линию так, чтобы она прошла через центральные метки. Горизонтальная линия должна располагаться на той же высоте, что и центральные метки ламп противотуманных фар.

   2. Левая и правая вертикальные линии (для отметки центральных точек левой и правой противотуманных фар):

      Проведите две вертикальные линии таким образом, чтобы они пересекали горизонтальную линию на центральных метках.

ПРОВЕРЬТЕ НАПРАВЛЕНИЕ СВЕТА ПРОТИВОТУМАННЫХ ФАР

1. Закройте противотуманную фару на противоположной стороне или отсоедините ее разъем, чтобы свет от противотуманной фары, которая не проверяется, не влиял на проверку направления света противотуманной фары.

   Note:

   Не оставляйте противотуманную фару закрытой более 3 мин. Рассеиватели противотуманных фар изготовлены из синтетической пластмассы, поэтому они могут быть легко расплавлены или повреждены в результате избыточного нагрева.

2. Запустите двигатель.

3.

   Включите противотуманные фары и удостоверьтесь, что граничная линия находится в заданной зоне, как показано на рисунке.

ОТРЕГУЛИРУЙТЕ НАПРАВЛЕНИЕ СВЕТА ПРОТИВОТУМАННЫХ ФАР

1.

   Отрегулируйте направление света по вертикали.

   Table 2. Обозначения на рисунке

   *1	Винт регулировки

   С помощью отвертки отрегулируйте направление света каждой противотуманной фары в соответствии с заданным диапазоном, используя винт регулировки.

   Note:

   На заключительном этапе винт регулировки фары следует поворачивать по часовой стрелке. Если винт затянут слишком сильно, ослабьте затяжку и затяните его снова так, чтобы последний поворот винта был направлен по часовой стрелке.

   Tip:

   Если не удается правильно отрегулировать направление света противотуманной фары, проверьте установку лампы, самой фары и ее отражателя.
