ФАРА В СБОРЕ (для моделей с газоразрядными фарами) ПОВТОРНАЯ СБОРКА

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


  1. УСТАНОВИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

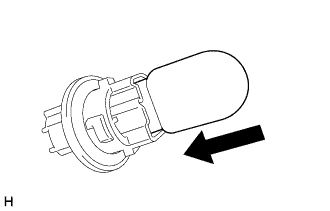

    A01IUKQ

    1. Установите лампу переднего указателя поворота в патрон переднего указателя поворота.

  2. УСТАНОВИТЕ ПАТРОН ЛАМПЫ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

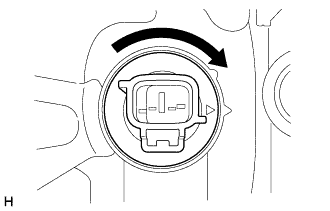

    A01INW9

    1. Поверните патрон лампы переднего указателя поворота в направлении, указанном стрелкой, и установите его.

  3. УСТАНОВИТЕ ГАЗОРАЗРЯДНУЮ ЛАМПУ ФАРЫ

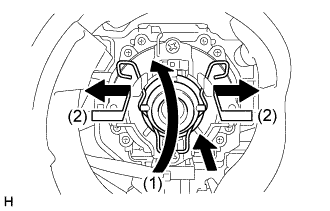

    A01IQ2ME01

    1. Установите газоразрядную лампу в фару.

    2. Зафиксируйте установочную пружину в порядке, указанном на рисунке, чтобы вставить газоразрядную лампу в корпус фары.

      Note

      Не прикасайтесь к стеклу газоразрядной лампы фары.

  4. УСТАНОВИТЕ ПРОКЛАДКУ ФАРЫ


    1. Установите новую прокладку фары на ЭБУ управления фарой в сборе.

  5. УСТАНОВИТЕ ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ

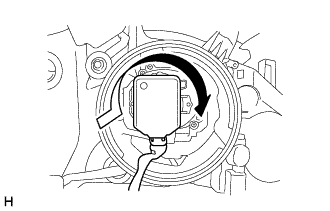

    A01IQ19

    1. Поверните патрон ЭБУ управления фарой в сборе в направлении, указанном стрелкой на рисунке, и подсоедините его.

      Note


      • Убедитесь, что на ЭБУ управления левой фарой в сборе установлена прокладка фары.

      • Убедитесь, что прокладка фары не повреждена и не загрязнена посторонними веществами. В случае повреждения замените прокладку фары новой.

      • Не тяните левый ЭБУ управления освещением в сборе при подсоединенном патроне.

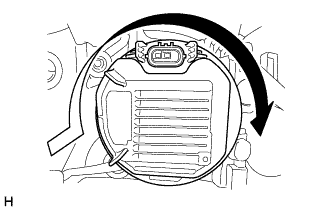

    2. A01IPKJ

      Поверните ЭБУ управления левой фарой в сборе в направлении, указанном стрелкой на рисунке, чтобы закрепить его в блоке фары.
