ФАРА В СБОРЕ (для моделей с газоразрядными фарами) РАЗБОРКА

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


  1. СНИМИТЕ ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ

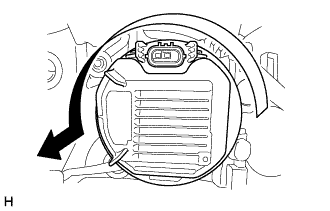

    A01IPI5

    1. Поверните ЭБУ управления левой фарой в сборе в направлении, указанном стрелкой на рисунке, чтобы удалить его из блока фары.

      Note


      • Не прикладывайте чрезмерное усилие при использовании инструмента.

      • Не допускайте повреждения прокладки фары и попадания на него посторонних веществ. В случае повреждения или загрязнения кольцевого уплотнения в фару в сборе может попасть вода, что нарушит работу ЭБУ управления фарой в сборе.

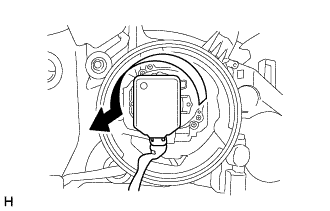

    2. A01IOJ0

      Поверните патрон ЭБУ управления фарой в сборе в направлении, указанном стрелкой на рисунке, и снимите его.

      CAUTION:

      Не тяните левый ЭБУ управления освещением в сборе при подсоединенном патроне.

  2. СНИМИТЕ ПРОКЛАДКУ ФАРЫ

    A01ITVP

    1. Снимите прокладку фары с ЭБУ управления левой фарой в сборе.

  3. СНИМИТЕ ГАЗОРАЗРЯДНУЮ ЛАМПУ ФАРЫ

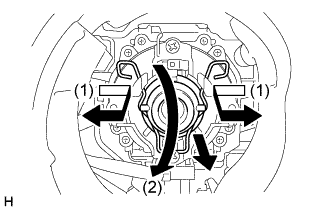

    A01ISBQE01

    1. Освободите замок установочной пружины, как показано на рисунке, и снимите газоразрядную лампу фары.

      Note

      Не прикасайтесь к стеклу газоразрядной лампы фары.

  4. СНИМИТЕ ПАТРОН ЛАМПЫ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

    A01INXA

    1. Поверните патрон лампы переднего указателя поворота в направлении, указанном стрелкой, и снимите его.

  5. СНИМИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

    A01IPIL

    1. Извлеките лампу переднего указателя поворота из патрона.
