ГАЗОРАЗРЯДНЫЕ ЛАМПЫ ФАР УСТАНОВКА

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


  1. УСТАНОВИТЕ ГАЗОРАЗРЯДНУЮ ЛАМПУ ФАРЫ

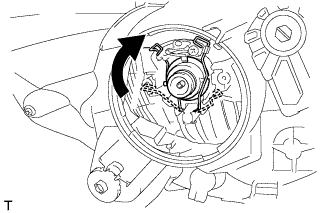

    1. A01IPAX

      Зафиксируйте установочную пружину, чтобы установить газоразрядную лампу фары, как показано на рисунке.

      Note

      Не прикасайтесь к стеклянной части лампы.

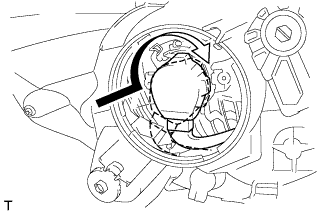

    2. A01IT4R

      Поверните разъем ЭБУ управления освещением в направлении, указанном стрелкой, чтобы подсоединить его.

  2. УСТАНОВИТЕ ЗАДНЮЮ КРЫШКУ ФАРЫ № 2

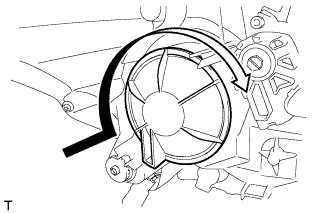

    1. A01IRKB

      Поверните заднюю крышку в направлении, указанном стрелкой, чтобы установить ее.

  3. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  4. УСТАНОВИТЕ КРЫШКУ ОТВЕРСТИЯ КРОНШТЕЙНА РАДИАТОРА


    1. A01IRWC

      Установите крышку отверстия кронштейна радиатора и закрепите ее 5 фиксаторами.

  5. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ


    1. A01ITOM

      Установите крышку технологического отверстия аккумуляторной батареи и закрепите ее фиксатором.
