ФОРСУНКА СТЕКЛООМЫВАТЕЛЯ (переднего) ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ


  1. ПРОВЕРЬТЕ ФОРСУНКУ СТЕКЛООМЫВАТЕЛЯ В СБОРЕ


    1. При работающем двигателе убедитесь, что центральные струи омывающей жидкости попадают на ветровое стекло в пределах заштрихованного участка, указанного на рисунке.

      OK
      Омывающая жидкость должна попадать на области ветрового стекла, показанные на рисунке.

      Если результат не соответствует требуемому, замените форсунку омывателя.

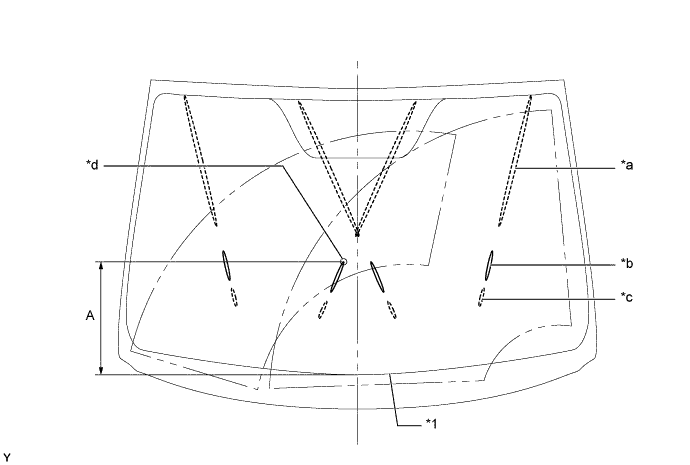

      A01ISC1E01
      Нормальное положение
      Регион Заданные условия Регион Заданные условия
      А 450 мм (17,7 дюйма) - -
      Обозначения на рисунке
      *1 Керамическая кромка - -
      *a Верхняя граница *b Нормальное положение
      *c Нижняя граница *d Верхняя граница области распыления жидкости стеклоомывателя
