СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ (для моделей без датчика дождя) ОПИСАНИЕ СИСТЕМЫ


  1. СОВМЕСТНЫЙ РЕЖИМ РАБОТЫ СО СТЕКЛООМЫВАТЕЛЕМ


    1. Когда выключатель омывателя переднего стеклоочистителя находится в положении OFF (ВЫКЛ), при установке выключателя омывателя во включенное положение примерно на 0,1 с или более одновременно с распылением жидкости стеклоомывателя приводятся в действие стеклоочистители (в режиме LO).

      Функция синхронизации стеклоочистителя со стеклоомывателем начинает работу после возвращения выключателя в выключенное положение и действует, как описано ниже, в зависимости от времени, в течение которого выключатель стеклоомывателя удерживался во включенном положении.

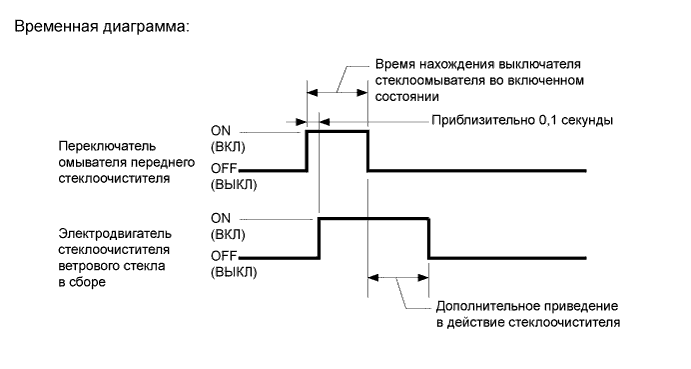

      A01ITOYE01
      Время нахождения выключателя стеклоомывателя во включенном состоянии Дополнительное приведение в действие стеклоочистителя
      0,2 с или менее Отсутствует
      От 0,2 до 1,5 с 1 раз
      не менее 1,5 сек. 3 раз

  2. ПРЕРЫВИСТЫЙ РЕЖИМ РАБОТЫ


    1. Система включает передние стеклоочистители с интервалом примерно 1,6-10,7 с, когда переключатель переднего стеклоочистителя устанавливается в положение INT. Интервалы включения можно отрегулировать в диапазоне 1,6-10,7 с посредством поворотного регулятора прерывистого режима работы.

    2. Если переключатель переднего стеклоочистителя устанавливается в положение INT, ток подается с конденсатора C1, уже находящегося под напряжением, через контакты INT1 и INT2 переключателя переднего стеклоочистителя на транзистор Tr1. Когда Tr1 включается, ток подается с контакта +S переключателя переднего стеклоочистителя на контакт +1 переключателя переднего стеклоочистителя, затем – на контакт +1 электродвигателя стеклоочистителя, на электродвигатель стеклоочистителя и на массу, что приводит к работе электродвителя. Одновременно с этим, ток подается с конденсатора C1 на контакт INT1 переключателя переднего стеклоочистителя, а затем – на контакт INT2. Когда прекращается подача тока от конденсатора C1, Tr1 выключается, чтобы отключить контакт реле и остановить электродвигатель стеклоочистителя.

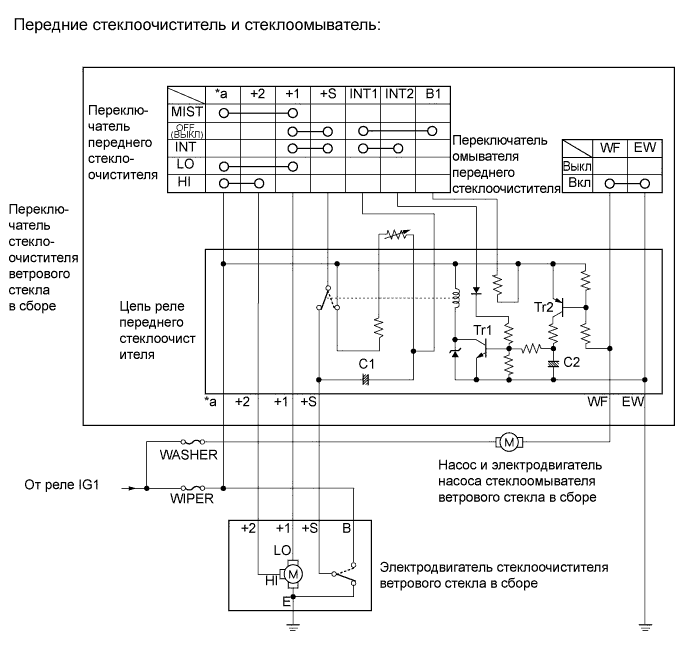

      A01IRLLE01

      Когда контакт реле выключается, конденсатор C1 начинает заряжаться снова, а Tr1 остается выключенным, пока зарядка не завершится. Этот период времени соответствует прерывистому режиму работы. Когда конденсатор C1 полностью заряжается, Tr1 включается, после чего включается контакт реле, что приводит к возобновлению работы электродвигателя. Этот цикл и является прерывистым режимом работы.

      Интервалы включения можно отрегулировать посредством поворотного регулятора прерывистого режима работы (переменного резистора), чтобы изменить время зарядки конденсатора C1.

  3. ПРЕРЫВИСТЫЙ РЕЖИМ РАБОТЫ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ


    1. Если переключатель заднего стеклоочистителя устанавливается в положение INT, ток подается с конденсатора цепи управления прерывистым режимом работы для включения транзистора. Ток поступает с контакта +B реле заднего стеклоочистителя и подается в обмотку реле, в транзистор, на контакт C1 реле заднего стеклоочистителя, контакт C1R переключателя заднего стеклоочистителя и затем – на массу, что приводит к включению контакта реле.

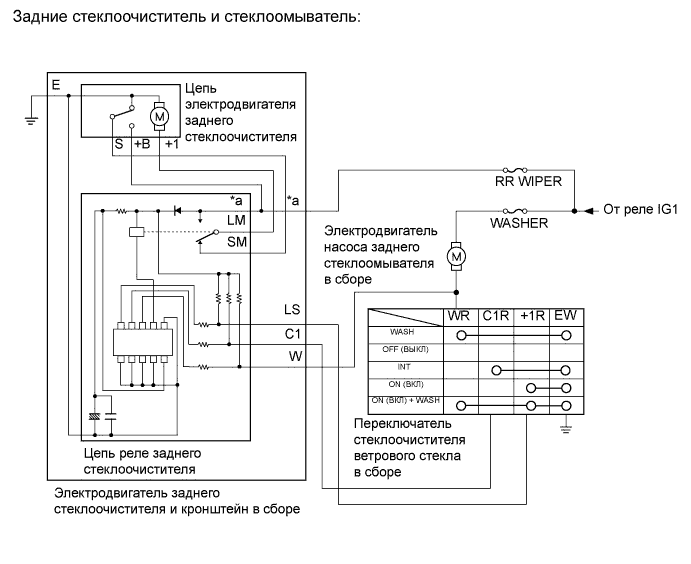

      A01IUH3E01

      Когда контакт реле включается, ток подается с контакта +B реле заднего стеклоочистителя в контактную группу реле, на контакт LM реле заднего стеклоочистителя, контакт +1 электродвигателя заднего стеклоочистителя, в электродвигатель заднего стеклоочистителя, а затем – на массу, что приводит к включению электродвигателя заднего стеклоочистителя. Транзистор выключается сразу после включения электродвигателя заднего стеклоочистителя, поскольку прекращается подача тока из конденсатора, что приводит к выключению контакта реле.

      Даже если контактная группа реле выключается, ток подается с контакта +B электродвигателя заднего стеклоочистителя в контактную группу реле в электродвигателе заднего стеклоочистителя, на контакт S электродвигателя заднего стеклоочистителя, контакт SM реле заднего стеклоочистителя, в контактную группу реле заднего стеклоочистителя, на контакт LM реле заднего стеклоочистителя, контакт +1 электродвигателя заднего стеклоочистителя, а затем – на массу, что приводит к включению электродвигателя заднего стеклоочистителя, пока он не остановится в положении автоматической остановки. Электродвигатель заднего стеклоочистителя останавливается в положении автоматической остановки, когда контактная группа реле в электродвигателе заднего стеклоочистителя выключается.

      Конденсатор в цепи управления прерывистым режимом работы заряжается в течение примерно 12 с после прекращения подачи тока. После зарядки ток снова подается для включения транзистора, что приводит к включению контактной группы реле.

      Этот цикл подачи тока и зарядки и является прерывистым режимом работы.

  4. СИСТЕМА ОЧИСТИТЕЛЕЙ ФАР (для моделей с системой очистителей фар)


    1. Система очистителей фар приводится в действие в течение определенного отрезка времени, когда фары включены (замок зажигания находится в положении ON (ВКЛ)), и нажимается выключатель очистителя фар.

    2. Для моделей с газоразрядными фарами:

      Система очистителей фар приводится в действие, когда фары включены (замок зажигания находится в положении ON (ВКЛ)), и включается переключатель стеклоочистителя ветрового стекла (выключатель омывателя ветрового стекла). Вместе с тем, система очистителей фар приводится в действие только при первом включении переключателя стеклоочистителя ветрового стекла (выключателя омывателя ветрового стекла). После этого система очистителей фар не сможет работать с управлением от переключателя стеклоочистителя ветрового стекла (выключателя омывателя ветрового стекла), пока зажигание не будет выключено, а потом включено снова.
