СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ (для моделей с датчиком дождя) КОНТАКТЫ ЭБУ


  1. ПРОВЕРЬТЕ РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

    A01ISYHE09

    1. Отсоедините разъем H56 реле.

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия
      H56-25 (W) - масса W - масса Сигнал переключателя переднего стеклоомывателя Переключатель переднего стеклоочистителя включен Менее 1 Ом
      Переключатель переднего стеклоочистителя выключен 10 кОм или более
      H56-8 (VR2) - H56-21 (VR1) Y - G Сигнал регулировочного кольца Регулировочное кольцо* переключателя стеклоочистителя ветрового стекла переводится из стороны (+) в сторону (-) Менее 10 Ом - 2700 Ом
      H56-2 (IG) - масса L - масса Источник питания Зажигание включено 11 - 14 В
      Зажигание выключено Менее 1 В
      H56-12 (E) - масса BR - масса Масса Всегда Менее 1 Ом

      Tech Tips

      *: Чувствительность датчика дождя регулируется с помощью регулировочного кольца переключателя стеклоочистителя ветрового стекла.


      • Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

    3. Подсоедините разъем H56 реле.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия
      H56-10 (+1) - масса G - масса Сигнал скорости LO электродвигателя переднего стеклоочистителя Работа электродвигателя переднего стеклоочистителя в режиме LO 11–14 В
      Электродвигатель переднего стеклоочистителя выключен Менее 1 В
      H56-11 (+2) - масса GR - масса Сигнал скорости HI электродвигателя переднего стеклоочистителя Работа электродвигателя переднего стеклоочистителя в режиме HI 11–14 В
      Электродвигатель переднего стеклоочистителя выключен Менее 1 В
      H56-25 (W) - масса W - масса Сигнал электродвигателя насоса переднего стеклоомывателя Переключатель переднего стеклоочистителя включен Менее 1 В
      Переключатель переднего стеклоочистителя выключен 11–14 В
      H56-1 (+SM) - масса G - масса Сигнал работы электродвигателя переднего стеклоочистителя Электродвигатель переднего стеклоочистителя работает в режиме LO или HI 11–14 В
      Электродвигатель переднего стеклоочистителя выключен Менее 1 В
      H56-3 (C1) - H56-15 (CO) BE - L Сигнал выключателя зажигания Зажигание включено 11 - 14 В
      Зажигание выключено Менее 1 В
      H56-13 (SIG) - H56-7 (ES) P - LG Источник питания Зажигание включено 11 - 14 В
      Зажигание выключено Менее 1 В

      • Если результат проверки не отвечает требованиям, возможно, неисправно реле стеклоочиститель ветрового стекла.

  2. ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ)

    A01IOV6E01
    A01IRP0E03

    1. Отсоедините разъемы DB, DE, DF, DG и H80 ЭБУ.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия
      DB-30 (BECU) - масса W - масса Источник питания ЭБУ (от аккумуляторной батареи) Всегда 11 - 14 В
      DG-1 (IG) - масса W - масса Сигнал выключателя зажигания Зажигание выключено Менее 1 В
      Зажигание включено 11 - 14 В
      DF-5 (ACC) - масса W - масса Сигнал ACC Зажигание выключено Менее 1 В
      Замок зажигания в положении ACC 11 - 14 В
      DE-28 (GND1) - масса W-B - масса Масса Всегда Менее 1 Ом
      H80-4 (GND2) - масса W-B - масса Масса Всегда Менее 1 Ом

      • Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

    3. Подсоедините разъемы DB, DE, DF, DG и H80 ЭБУ.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия
      H81-19 (HDLO) - масса*1, *2 G - масса Сигнал работы фар ближнего света Фары ближнего света не работают Менее 1 В
      Фары ближнего света работают 11–14 В
      H79-20 (HRLY) - масса*2 B - масса Сигнал работы выключателя очистителя фар Переключатель очистителя фар выключен 11 - 14 В
      Переключатель очистителя фар включен Менее 1 В

      • *1: Для моделей с газоразрядными фарами

      • *2: Для моделей с системой очистителей фар

      • Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.

  3. ПРОВЕРЬТЕ УПРАВЛЯЮЩЕЕ РЕЛЕ ОЧИСТИТЕЛЯ ФАР (для моделей с системой очистителей фар)

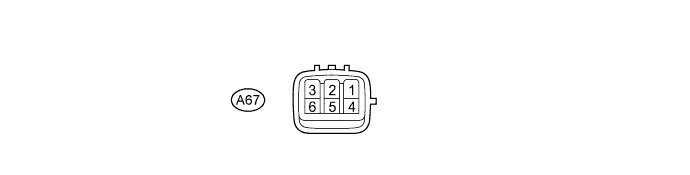

    A01IQH6E10

    1. Отсоедините разъем A67 реле.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия
      A67-3 (IG) - масса G - масса Сигнал выключателя зажигания Зажигание выключено Менее 1 В
      Зажигание включено 11 - 14 В
      A67-4 (E) - масса W-B - масса Масса Всегда Менее 1 Ом
      A67-1 (HDLO) - масса* SB - масса Сигнал работы фар ближнего света Фары ближнего света не работают Менее 1 В
      Фары ближнего света работают 11–14 В
      A67-2 (H) - масса R - масса Сигнал работы выключателя очистителя фар Выключатель очистителя фар включен 11 - 14 В
      Переключатель очистителя фар выключен Менее 1 В
      A67-6 (PB) - масса B - масса Сигнал электродвигателя очистителя фар Всегда 11-14 В
      A67-5 (FRWA) - масса* W - масса Сигнал работы электродвигателя переднего стеклоомывателя Переключатель переднего стеклоочистителя выключен 11–14 В
      Переключатель переднего стеклоочистителя включен Менее 1 В

      • *: Для моделей с газоразрядными фарами

      • Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
