ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА ПРОВЕРКА


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (для моделей без механизма отвода зеркала)

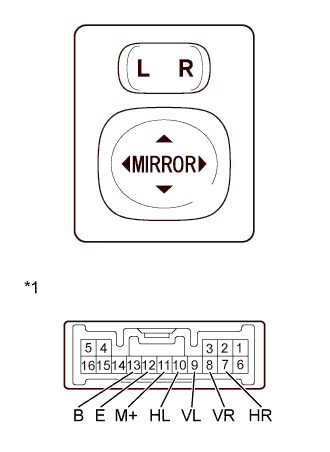

    A01IPR3E01
    Обозначения на рисунке
    *1

    Устройство с неподсоединенным жгутом проводов

    (переключатель наружного зеркала в сборе)

    1. Проверьте переключатель наружного зеркала в сборе.


      1. Переведите переключатель регулировки "влево/вправо" в положение "L".

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Положение переключателя Заданные условия

        9 (VL) - 13 (B)

        11 (M+) - 12 (E)

        		 UP (вверх) Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        9 (VL) - 12 (E)

        11 (M+) - 13 (B)

        		 DOWN (вниз) Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        10 (HL) - 13 (B)

        11 (M+) - 12 (E)

        		 LEFT Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        10 (HL) - 12 (E)

        11 (M+) - 13 (B)

        		 RIGHT Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        Если результат не соответствует заданному, замените переключатель наружного зеркала в сборе.

      3. Переведите переключатель регулировки "влево/вправо" в положение "R".

      4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Положение переключателя Заданные условия

        8 (VR) - 13 (B)

        11 (M+) - 12 (E)

        		 UP (вверх) Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        8 (VR) - 12 (E)

        11 (M+) - 13 (B)

        		 DOWN (вниз) Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        7 (HR) - 13 (B)

        11 (M+) - 12 (E)

        		 LEFT Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        7 (HR) - 12 (E)

        11 (M+) - 13 (B)

        		 RIGHT Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        Если результат не соответствует заданному, замените переключатель наружного зеркала.

  2. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (для моделей с механизмом отвода зеркала)

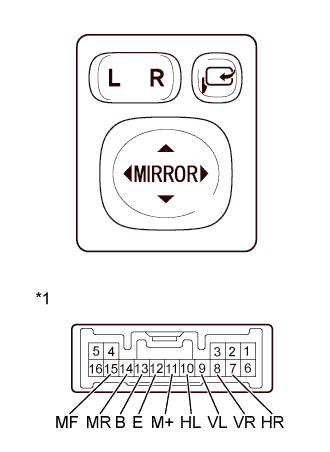

    A01IPPWE01
    Обозначения на рисунке
    *1

    Устройство с неподсоединенным жгутом проводов

    (переключатель наружного зеркала в сборе)

    1. Проверьте переключатель наружного зеркала в сборе.


      1. Переведите переключатель регулировки "влево/вправо" в положение "L".

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение выключателя Заданные условия

        9 (VL) - 13 (B)

        11 (M+) - 12 (E)

        		 UP Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        9 (VL) - 12 (E)

        11 (M+) - 13 (B)

        		 DOWN Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        10 (HL) - 13 (B)

        11 (M+) - 12 (E)

        		 LEFT Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        10 (HL) - 12 (E)

        11 (M+) - 13 (B)

        		 RIGHT Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        Если результат не соответствует заданному, замените переключатель наружного зеркала в сборе.

      3. Переведите переключатель регулировки "влево/вправо" в положение "R".

      4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение выключателя Заданные условия

        8 (VR) - 13 (B)

        11 (M+) - 12 (E)

        		 UP Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        8 (VR) - 12 (E)

        11 (M+) - 13 (B)

        		 DOWN Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        7 (HR) - 13 (B)

        11 (M+) - 12 (E)

        		 LEFT Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        7 (HR) - 12 (E)

        11 (M+) - 13 (B)

        		 RIGHT Нажат Менее 1 Ом
        Не нажат 10 кОм или более

        Если результат не соответствует заданному, замените переключатель наружного зеркала.

    2. Проверьте переключатель отвода.


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия

        13 (B) - 14 (MR)

        15 (MF) - 12 (E)

        		 Нажат Менее 1 Ом

        15 (MF) - 13 (B)

        12 (E) - 14 (MR)

        		 Не нажат Менее 1 Ом

        Если результат не соответствует заданному, замените переключатель наружного зеркала в сборе.
