ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА ПРОВЕРКА

Проверьте переключатель наружного зеркала в сборе.

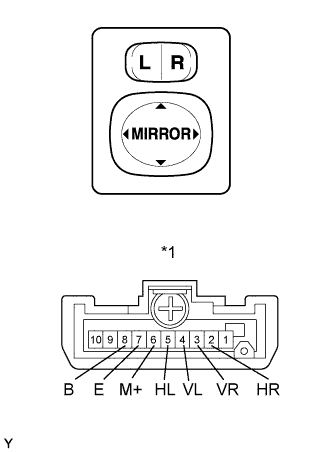

1. Переведите переключатель регулировки "влево/вправо" в положение "L".

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

   Номинальное сопротивление

   Контакты для подключения диагностического прибора Положение переключателя Заданные условия 4 (VL) - 8 (B) 6 (M+) - 7 (E) UP Нажат Менее 1 Ом Не нажат 10 кОм или более 4 (VL) - 7 (E) 6 (M+) - 8 (B) DOWN Нажат Менее 1 Ом Не нажат 10 кОм или более 5 (HL) - 8 (B) 6 (M+) - 7 (E) LEFT (ВЛЕВО) Нажат Менее 1 Ом Не нажат 10 кОм или более 5 (HL) - 7 (E) 6 (M+) - 8 (B) RIGHT (ВПРАВО) Нажат Менее 1 Ом Не нажат 10 кОм или более

   Если результат не соответствует заданному, замените переключатель наружного зеркала в сборе.

3. Переведите переключатель регулировки "влево/вправо" в положение "R".

4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

   Номинальное сопротивление

   Контакты для подключения диагностического прибора Положение переключателя Заданные условия 3 (VR) - 8 (B) 6 (M+) - 7 (E) UP Нажат Менее 1 Ом Не нажат 10 кОм или более 3 (VR) - 7 (E) 6 (M+) - 8 (B) DOWN Нажат Менее 1 Ом Не нажат 10 кОм или более 2 (HR) - 8 (B) 6 (M+) - 7 (E) LEFT (ВЛЕВО) Нажат Менее 1 Ом Не нажат 10 кОм или более 2 (HR) - 7 (E) 6 (M+) - 8 (B) RIGHT (ВПРАВО) Нажат Менее 1 Ом Не нажат 10 кОм или более

   Если результат не соответствует заданному, замените переключатель наружного зеркала.
