ПЕРЕКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ ПРОВЕРКА


  1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

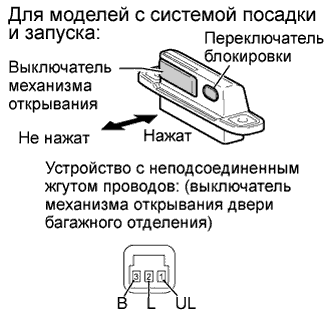

    1. A01ITMSE01

      Для моделей с системой посадки и запуска:

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      1 (UL) - 2 (L) Выключатель блокировки нажат Менее 1 Ом

      1 (UL) - 2 (L)

      3 (B) - 2 (L)

      		 Выключатель блокировки и выключатель механизма открывания не нажаты 10 кОм или более
      3 (B) - 2 (L) Выключатель механизма открывания нажат Менее 1 Ом

      • Если результат проверки не отвечает требованиям, замените выключатель механизма открывания двери багажного отделения в сборе.

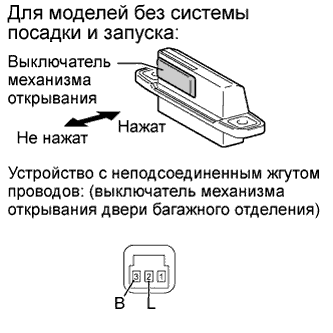

    2. A01IUEAE01

      Для моделей без системы посадки и запуска:

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      3 (B) - 2 (L) Выключатель механизма открывания нажат Менее 1 Ом
      3 (B) - 2 (L) Выключатель механизма открывания не нажат 10 кОм или более

      • Если результат проверки не отвечает требованиям, замените выключатель механизма открывания двери багажного отделения в сборе.
