ПЕРЕДНИЙ БАМПЕР УСТАНОВКА

Tech Tips

Если для болта не указан момент затяжки, см. таблицу стандартных болтов (см. стр. Click here).


  1. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

    A01IN5I

    1. Установите накладку удлинителя отверстия левого переднего колеса и закрепите ее 3 винтами.

  2. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  3. УСТАНОВИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА

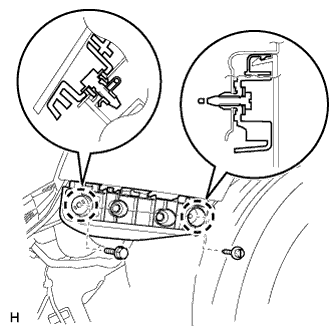

    A01IRDX

    1. Установите левый боковой держатель переднего бампера и закрепите его 2 захватами.

    2. Вверните винт и болт.

  4. УСТАНОВИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  5. УСТАНОВИТЕ УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА В СБОРЕ

    A01IP1R

    1. Установите усилитель переднего бампера в сборе и закрепите его 8 болтами.

      Torque:
      50 Н*м  { 510 кгс*см, 37 фунт-сила-дюймов }

    2. Установите 5 зажимов.

  6. УСТАНОВИТЕ ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА

    A01ITHA

    1. Установите передний поглотитель энергии удара.

  7. УСТАНОВИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА


    1. Установите облицовку переднего бампера.


      1. Для моделей с системой очистителей фар:

        Подсоедините шланг очистителя фар.

      2. Для моделей с противотуманными фарами:

        Подсоедините 2 разъема противотуманных фар.

      3. Для моделей с сенсорной системой помощи при парковке TOYOTA:

        Подсоедините разъем жгута электропроводки моторного отсека № 4.

      4. Закрепите 6 захватов, чтобы установить накладку переднего бампера.

        A01IPOW

    2. Установите болт, 2 фиксатора и 6 винтов.

      A01IOCB
    3. A01IPLUE01

      Установите фиксатор штифта.

      Note

      Вставьте фиксатор штифта так, чтобы его прорезь располагалась вертикально. Не поворачивайте фиксатор после того, как вставили его. После установки убедитесь, что шлиц находится в вертикальном положении.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

    4. Заверните винт.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

  8. УСТАНОВИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЕШЕТКИ РАДИАТОРА

    A01IP06

    1. Установите 2 защитных элемента решетки радиатора.

  9. УСТАНОВИТЕ КРЫШКУ ОТВЕРСТИЯ КРОНШТЕЙНА РАДИАТОРА


    1. A01IRWC

      Установите крышку отверстия кронштейна радиатора и закрепите ее 5 фиксаторами.

  10. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ


    1. A01ITOM

      Установите крышку технологического отверстия аккумуляторной батареи и закрепите ее фиксатором.

  11. ОТРЕГУЛИРУЙТЕ ПРОТИВОТУМАННЫЕ ФАРЫ В СБОРЕ


    1. Отрегулируйте противотуманные фары в сборе (см. стр. Click here).
