ПЕРЕДНИЙ БАМПЕР ПОВТОРНАЯ СБОРКА

УСТАНОВИТЕ НИЖНЮЮ РЕШЕТКУ РАДИАТОРА № 1
1. Установите нижнюю решетку радиатора № 1 и закрепите ее 14 захватами.
УСТАНОВИТЕ КРЫШКУ ЛЕВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА
1. Установите крышку отверстия в переднем бампере и введите в зацепление 2 захвата.
УСТАНОВИТЕ КРЫШКУ ПРАВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА

Tech Tips

Порядок выполнения работ такой же, как для левой стороны.
УСТАНОВИТЕ ЭМБЛЕМУ НА РЕШЕТКЕ РАДИАТОРА (ИЛИ ПЕРЕДНЕЙ ПАНЕЛИ)
1. Установите эмблему решетки радиатора (или передней панели) и введите в зацепление 4 захвата и 2 направляющих.
УСТАНОВИТЕ ВЕРХНИЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА
1. Установите верхний держатель переднего бампера и закрепите его 4 фиксаторами.

УСТАНОВИТЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И КОНЦЕВОЙ ПАНЕЛЬЮ

Tech Tips

Перед установкой уплотнения между капотом и передней концевой панелью разогрейте поверхность переднего бампера с помощью нагревательной лампы.

Номинальное значение/Номинальный режим

Параметр / Устройство	Температура
Облицовка переднего бампера	20 - 30°C (68 - 86°F)

Note

Следите, чтобы не перегреть накладку переднего бампера.

Очистите поверхность облицовки переднего бампера.
1. С помощью нагревательной лампы прогрейте поверхность накладки переднего бампера.
2. Снимите двухстороннюю клейкую ленту с поверхности облицовки переднего бампера.
3. Удалите остатки клейкой ленты чистящим средством.
Установите новое уплотнение между капотом и передней концевой панелью.
1. Снимите отслаивающуюся бумагу с поверхности нового уплотнения между капотом и передней концевой панелью.

  Tech Tips

  После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.
2. Установите уплотнение между капотом и передней концевой панелью.
Установите 4 фиксатора.

УСТАНОВИТЕ УПЛОТНЕНИЕ РЕШЕТКИ РАДИАТОРА № 2
1. Установите уплотнение решетки радиатора № 2 и закрепите его 6 захватами.
2. Вверните 2 винта.
УСТАНОВИТЕ УПЛОТНЕНИЕ РЕШЕТКИ РАДИАТОРА № 1

Tech Tips

Работы выполняются в таком же порядке, как для уплотнения решетки радиатора № 2.
УСТАНОВИТЕ РЕШЕТКУ РАДИАТОРА
1. Установите решетку радиатора и введите в зацепление 18 захватов.
УСТАНОВИТЕ КОЛПАК ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ
1. Для моделей без противотуманных фар:

  Установите колпак противотуманной фары и закрепите его 6 захватами.
2. Для моделей с противотуманными фарами:

  Установите колпак противотуманной фары и закрепите его 6 захватами.
УСТАНОВИТЕ КОЛПАК ПРАВОЙ ПРОТИВОТУМАННОЙ ФАРЫ

Tech Tips

Порядок выполнения работ такой же, как для левой стороны.
УСТАНОВИТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами)
1. Установите противотуманную фару и закрепите ее винтом.
УСТАНОВИТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами)

Tech Tips

Порядок выполнения работ такой же, как для левой стороны.
УСТАНОВИТЕ ПРИВОД ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)
1. Закрепите 2 захвата и установите привод омывателя фар.
2. Заверните 2 винта.
УСТАНОВИТЕ ПРИВОД ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)

Tech Tips

Порядок выполнения работ такой же, как для левой стороны.
УСТАНОВИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)
1. Введите в зацепление захват, чтобы закрепить форсунку омывателя фары.
УСТАНОВИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)

Tech Tips

Порядок выполнения работ такой же, как для левой стороны.
УСТАНОВИТЕ ШЛАНГ ОМЫВАТЕЛЯ ФАР (для моделей с системой очистителей фар)
1. Закрепите 6 зажимов и установите шланг на передний бампер.
2. Подсоедините шланг очистителя фары к приводам очистителя фар в сборе.

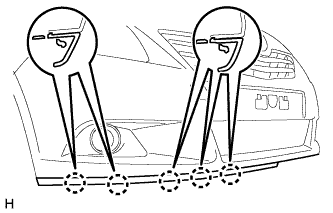

УСТАНОВИТЕ ПРАВУЮ ПАНЕЛЬ ПЕРЕДНЕГО СПОЙЛЕРА
1. Закрепите 5 захватов, чтобы установить крышку переднего спойлера.

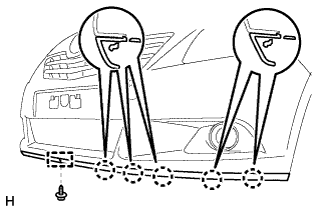

УСТАНОВИТЕ ЛЕВУЮ ПАНЕЛЬ ПЕРЕДНЕГО СПОЙЛЕРА
1. Установите панель переднего спойлера и введите в зацепление направляющую и 5 захватов.
2. Вверните винт.

УСТАНОВИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)

Tech Tips

Совместите прорезь держателя ультразвукового датчика № 1 с выступом накладки переднего бампера и установите держатель ультразвукового датчика № 1.
Следите за выступами на накладке переднего бампера, так как ориентация держателей зависит от положения установки.
Выполните эту же операцию для всех держателей ультразвуковых датчиков № 1.

Обозначения на рисунке
*1	Вид переднего бампера сзади	-	-

Обозначения на рисунке
*1	Прорезь
*2	Выступание

Введите в зацепление 4 захвата, чтобы установить держатель ультразвукового датчика № 1 на накладку переднего бампера.

Note

Соблюдайте осторожность, чтобы не повредить облицовку бампера выступом при установке держателя.

УСТАНОВИТЕ ФИКСАТОР УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)
Tech Tips

Выполните эту же операцию для всех фиксаторов ультразвуковых датчиков № 1.
1. Введите в зацепление захват, чтобы установить фиксатор ультразвукового датчика № 1.
УСТАНОВИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)
Tech Tips

Выполните эту же операцию для всех ультразвуковых датчиков № 1.
1. Введите в зацепление 2 захвата, чтобы установить ультразвуковой датчик № 1.
УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ МОТОРНОГО ОТСЕКА № 4 (для моделей с сенсорной системой помощи при парковке TOYOTA)
1. При использовании новой облицовки переднего бампера:

  Очистите поверхность накладки переднего бампера.
2. При использовании бывшей в употреблении облицовки переднего бампера:

  Удалите остатки клейкой ленты чистящим средством.
3. Установите жгут проводов моторного отсека № 4, закрепив его 7 зажимами.
4. Подсоедините 4 разъема.
5. Наложите 4 новых отрезка ленты, как показано на рисунке.

  Tech Tips

  Совместите ленту с разделительной линией переднего бампера.

  Обозначения на рисунке

  *1 Лента - -
