ПЕРЕДНИЙ БАМПЕР РАЗБОРКА


  1. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ МОТОРНОГО ОТСЕКА № 4 (для моделей с сенсорной системой помощи при парковке TOYOTA)


    1. Снимите 4 отрезка ленты.

    2. Отсоедините 4 разъема.

    3. Открепите 7 зажимов и снимите жгут электропроводки моторного отсека № 4.

      A01IULKE01
      Обозначения на рисунке
      *1 Лента - -

  2. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    A01IRZT

    Tech Tips

    Выполните эту же операцию для всех ультразвуковых датчиков.


    1. Освободите 2 захвата и снимите ультразвуковой датчик.

  3. СНИМИТЕ ФИКСАТОР УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    A01INIHE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    Tech Tips

    Выполните эту же операцию для всех фиксаторов ультразвуковых датчиков № 1.


    1. С помощью отвертки освободите захват и снимите фиксатор ультразвукового датчика № 1, как показано на рисунке.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  4. СНИМИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    A01IQYZ

    Tech Tips

    Выполните эту же операцию для всех держателей ультразвуковых датчиков № 1.


    1. Освободите 4 захвата и снимите держатель ультразвукового датчика № 1.

  5. СНИМИТЕ ЛЕВУЮ ПАНЕЛЬ ПЕРЕДНЕГО СПОЙЛЕРА

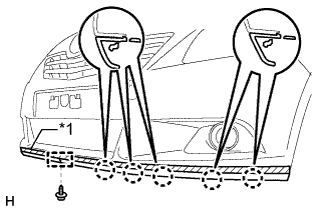

    A01ITNCE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную клейкую ленту вокруг панели переднего спойлера.

    2. Выверните винт.

    3. Освободите 5 захватов и направляющую, и снимите панель переднего спойлера.

  6. СНИМИТЕ ПРАВУЮ ПАНЕЛЬ ПЕРЕДНЕГО СПОЙЛЕРА

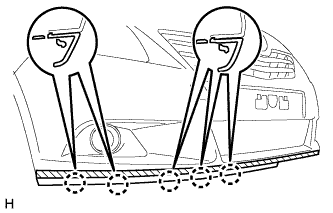

    A01IUBG

    1. Освободите 5 захватов и снимите панель переднего спойлера.

  7. СНИМИТЕ ШЛАНГ ОМЫВАТЕЛЯ ФАР (для моделей с системой очистителей фар)

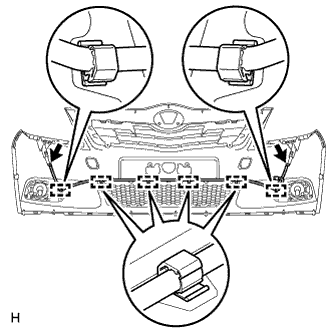

    1. A01IU3V

      Отсоедините шланг очистителя фары от приводов очистителя фар в сборе.

    2. Отсоедините 6 зажимов и снимите шланг с переднего бампера.

  8. СНИМИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)

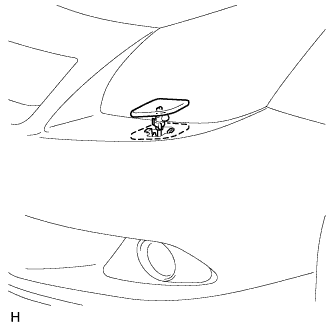

    1. A01ISEL

      Выдвиньте форсунку омывателя фары рукой.

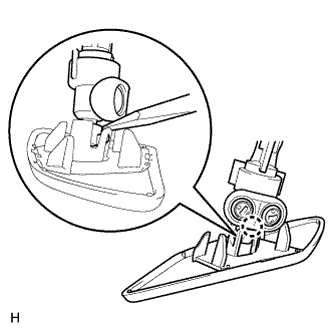

    2. A01IRZW

      Освободите захват и снимите форсунку омывателя фары.

      Note

      Не допускайте повреждения ппривода омывателяа очистителя фар в сборе и форсунки очистителя фары.

  9. СНИМИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  10. СНИМИТЕ ПРИВОД ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)

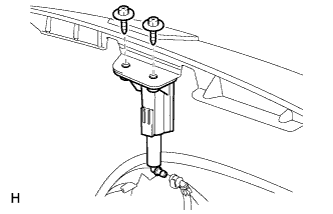

    1. A01ITK4

      Выверните 2 винта.

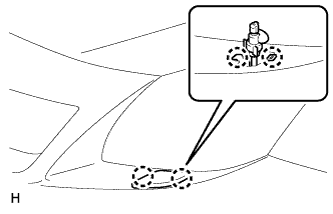

    2. A01INP9

      Освободите 2 захвата и снимите привод омывателя фары в сборе.

  11. СНИМИТЕ ПРИВОД ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  12. СНИМИТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами)


    1. A01ITBY

      Выверните винт и снимите противотуманную фару.

  13. СНИМИТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  14. СНИМИТЕ КОЛПАК ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ

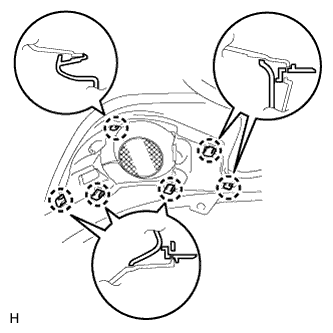

    1. A01IP6K

      Для моделей без противотуманных фар:

      Освободите 6 захватов и снимите колпак противотуманной фары.

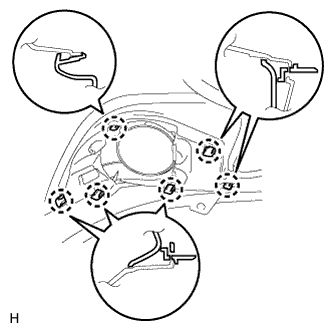

    2. A01IN5S

      Для моделей с противотуманными фарами:

      Освободите 6 захватов и снимите колпак противотуманной фары.

  15. СНИМИТЕ КОЛПАК ПРАВОЙ ПРОТИВОТУМАННОЙ ФАРЫ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  16. СНИМИТЕ РЕШЕТКУ РАДИАТОРА

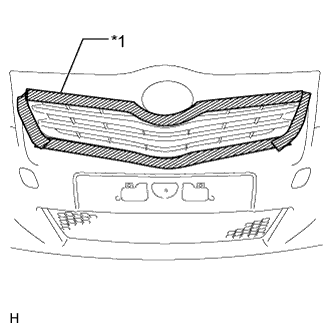

    A01IPH7E01

    1. Наклейте защитную клейкую ленту вокруг решетки радиатора.

      Обозначения на рисунке
      *1 Защитная клейкая лента

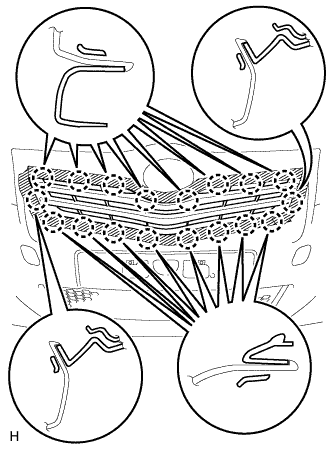

    2. A01IQO7

      Расцепите 18 захватов и снимите решетку радиатора.

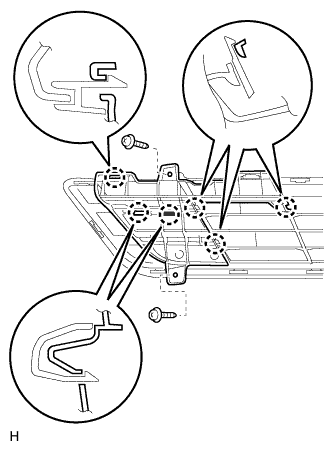

  17. СНИМИТЕ УПЛОТНЕНИЕ РЕШЕТКИ РАДИАТОРА № 2

    A01INXU

    1. Выверните 2 винта.

    2. Освободите 6 захватов и снимите уплотнение решетки радиатора № 2.

  18. СНИМИТЕ УПЛОТНЕНИЕ РЕШЕТКИ РАДИАТОРА № 1

    Tech Tips

    Работы выполняются в таком же порядке, как для уплотнения решетки радиатора № 2.

  19. СНИМИТЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И КОНЦЕВОЙ ПАНЕЛЬЮ

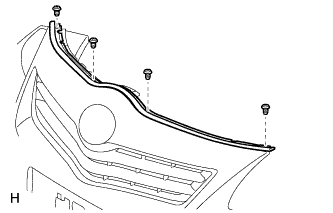

    A01IRPJ

    1. Снимите 4 фиксатора и уплотнение между капотом и передней концевой панелью.

  20. СНИМИТЕ ВЕРХНИЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА

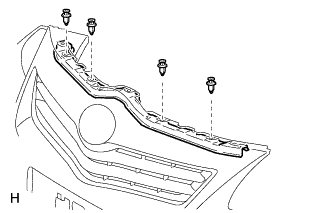

    A01IOSG

    1. Снимите 4 фиксатора и верхний держатель переднего бампера.

  21. СНИМИТЕ ЭМБЛЕМУ НА РЕШЕТКЕ РАДИАТОРА (ИЛИ ПЕРЕДНЕЙ ПАНЕЛИ)

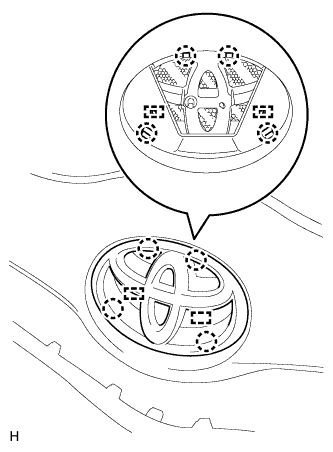

    A01IOPL

    1. Освободите 4 захвата и 2 направляющих, и снимите эмблему решетки радиатора (или передней панели).

  22. СНИМИТЕ КРЫШКУ ЛЕВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА

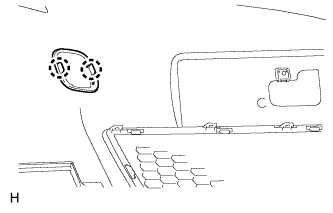

    A01IS28

    1. Освободите 2 захвата и снимите крышку отверстия в переднем бампере.

  23. СНИМИТЕ КРЫШКУ ПРАВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  24. СНИМИТЕ НИЖНЮЮ РЕШЕТКУ РАДИАТОРА № 1

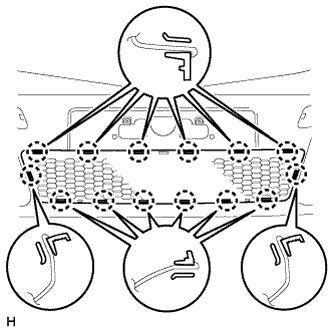

    A01IOJ7

    1. Расцепите 14 захватов и снимите нижнюю решетку радиатора № 1.
