ПЕРЕДНИЙ БАМПЕР СНЯТИЕ


  1. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ


    1. A01ITOM

      Снимите фиксатор и крышку технологического отверстия аккумуляторной батареи.

  2. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ КРОНШТЕЙНА РАДИАТОРА


    1. A01IRWC

      Освободите 5 фиксаторов и снимите крышку кронштейна радиатора.

  3. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЕШЕТКИ РАДИАТОРА

    A01IP06

    1. Снимите 2 защитных элемента решетки радиатора.

  4. СНИМИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА

    A01IT14E01

    1. С помощью отвертки снимите фиксатор штифта.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

    2. Выверните винт.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

    3. Наклейте защитную ленту вокруг накладки переднего бампера.

    4. Выверните болт и 6 винтов и снимите 2 фиксатора.

      A01IOCBE01
      Обозначения на рисунке
      *1 Защитная клейкая лента - -

    5. Снимите облицовку переднего бампера.


      1. Освободите 6 захватов.

      2. Для моделей с системой очистителей фар:

        Отсоедините шланг очистителя фар, а затем слейте жидкость стеклоомывателя.

        Tech Tips

        Используйте резервуар для сбора омывающей жидкости.

      3. Для моделей с противотуманными фарами:

        Отсоедините 2 разъема противотуманных фонарей.

      4. Для моделей с сенсорной системой помощи при парковке TOYOTA:

        Отсоедините разъем жгута электропроводки моторного отсека № 4.

      5. Снимите облицовку переднего бампера.

        A01ITPL

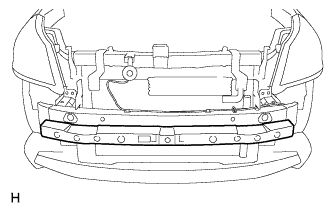

  5. СНИМИТЕ ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА

    A01ITHA

    1. Снимите передний поглотитель энергии удара.

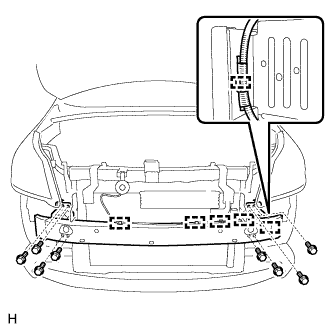

  6. СНИМИТЕ УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА В СБОРЕ

    A01IP1R

    1. Снимите 5 зажимов.

    2. Выверните 8 болтов и снимите усилитель переднего бампера.

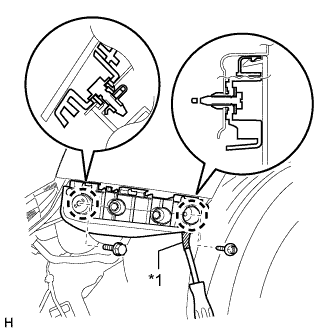

  7. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА

    A01ITYLE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Выверните винт и болт.

    2. С помощью съемника фиксаторов освободите 2 захвата и снимите боковой держатель переднего бампера.

      Note

      Перед использованием оберните рабочую часть съемника зажимов клейкой лентой.

  8. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

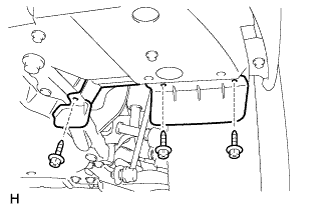

  9. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

    A01IN5I

    1. Выверните 3 винта и снимите накладку удлинителя отверстия переднего колеса.

  10. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.
