БЛОК ДВИГАТЕЛЯ СНЯТИЕ


  1. СНИМИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ


    1. A01IUOW

      Отсоедините разъем корпуса дроссельной заслонки и 2 шланга охлаждающей жидкости.

    2. A01IQHEE01
      Обозначения на рисунке
      *a для типа A
      *b для типа B

      Для типа A:

      Выверните 2 болта, отверните 2 гайки и снимите корпус дроссельной заслонки.

    3. Для типа B:

      Выверните 4 болта и снимите корпус дроссельной заслонки.

    4. Снимите прокладку.

  2. СНИМИТЕ ВПУСКНОЙ КОЛЛЕКТОР


    1. A01IOOC

      Выверните болт и снимите кронштейн зажима жгута проводов.

    2. Освободите 5 зажимов и снимите жгут проводов с впускного коллектора.

    3. A01IR8A

      Отсоедините питающий шланг паров топлива и шланг вентиляции картера.

    4. A01IQ7Q

      Выверните 5 болтов, отверните 2 гайки и снимите опору впускного коллектора и впускной коллектор.

    5. A01IPY1

      Снимите прокладку с впускного коллектора.

    6. A01IUSC

      Выверните болт и снимите кронштейн зажима жгута проводов с впускного коллектора.

    7. При наличии шпильки:

      С помощью торцевого ключа "TORX" E6 выверните из впускного коллектора 2 резьбовые шпильки.

  3. СНИМИТЕ ВОЗДУШНЫЙ ПАТРУБОК


    1. A01IONW

      Отсоедините питающий шланг паров топлива от электровакуумного клапана продувки.

    2. A01IN4RE01
      Обозначения на рисунке
      *1 Шланг между штуцером и разъемом
      *2 Вакуумный шланг
      *3 Воздушный шланг № 2
      *4 Питающий шланг паров топлива № 1

      Отсоедините шланг между штуцером и разъемом.

    3. Отсоедините воздушный шланг № 2 и питающий шланг паров топлив № 1.

    4. Выверните 2 болта и снимите воздушный патрубок.

  4. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ


    1. A01IU5T

      Отверните 2 гайки и снимите кронштейн зажима жгута проводов.

  5. СНИМИТЕ ТОПЛИВОПРОВОД В СБОРЕ


    1. A01IURWE01
      Обозначения на рисунке
      *1 Захват

      Снимите зажим топливопровода № 2.

    2. A01IUE6E01

      Очистите от грязи разъем топливопровода.

    3. Зафиксируйте разъем топливопровода и установите SST.

      SST
      09268-21010

    4. Поверните SST, чтобы выровнять фиксатор внутри разъема топливопровода с закругленной частью SST.

    5. Вставьте SST в топливопровод и зафиксируйте его. Продвиньте разъем топливопровода в сторону SST.

    6. Закрепите фиксатор разъема топливопровода на закругленной части SST.

    7. A01IN53E17
      Обозначения на рисунке
      *1 Кольцевое уплотнение
      *2 Крепежная деталь
      *3 Патрубок
      *4 Нейлоновая трубка
      *5 Соединитель топливопровода

      Сдвиньте SST и разъем топливопровода вместе в сторону топливопровода до щелчка, а затем отсоедините топливопровод.

    8. Слейте топливо, оставшееся в топливопроводе.

    9. Оберните топливопровод и топливный патрубок полиэтиленовым пакетом, чтобы не повредить отсоединенные детали.

  6. СНИМИТЕ ТОПЛИВНУЮ РАМПУ В СБОРЕ


    1. A01ISYL

      Выверните болт и снимите кронштейн жгута проводов.

    2. A01IUIW

      Выверните 2 болта.

    3. A01IPXR

      Выверните болт и снимите топливную рампу.

    4. A01IP4K

      Снимите 2 распорных втулки топливной рампы № 1.

  7. СНИМИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ


    1. A01ISFF

      Вытяните 4 топливных форсунки в сборе из топливной рампы.

    2. A01IPID

      Для повторной установки прикрепите к валу форсунки этикетку или бирку.

      Note

      Для предотвращения попадания в топливную форсунку посторонних предметов закрывайте ее полиэтиленовыми пакетами.

    3. A01ISRJ

      Снимите 4 виброизолятора форсунки.

  8. СНИМИТЕ ТРУБКУ ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА


    1. A01IU0I

      Снимите щуп проверки уровня моторного масла.

    2. Выверните болт и снимите трубку щупа проверки уровня масла.

    3. Снимите кольцевое уплотнение с трубки щупа.

  9. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1


    1. A01IUNH

      Выверните 4 болта и снимите теплозащитный экран выпускного коллектора № 1.

  10. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПРИВОДНОГО ВАЛА ВЕДУЩЕГО КОЛЕСА В СБОРЕ


    1. A01IMZJ

      Отверните 2 гайки и снимите теплозащитный экран приводного вала ведущего колеса в сборе.

  11. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА


    1. A01IUFS

      Отверните 3 болта и снимите опору коллектора.

  12. СНИМИТЕ ВЫПУСКНОЙ КОЛЛЕКТОР


    1. A01IPK7

      Отверните 5 гаек и снимите выпускной коллектор.

    2. Снимите прокладку каталитического нейтрализатора в коллекторе.

  13. СНИМИТЕ ОПОРНЫЙ РОЛИК № 1 В СБОРЕ (для моделей с системой кондиционирования)

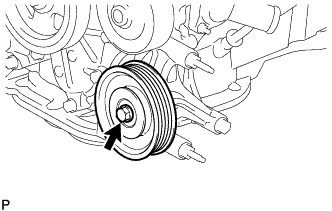

    1. A01IQA4

      Выверните болт и снимите 2 крышки опорного ролика и опорный ролик № 1 в сборе.

  14. СНИМИТЕ КРОНШТЕЙН ОПОРНОГО РОЛИКА (для моделей без системы кондиционирования)


    1. A01IRZA

      Отверните 2 гайки, выверните болт и снимите кронштейн опорного ролика.

  15. СНИМИТЕ ШЛАНГ ВЕНТИЛЯЦИИ


    1. Отсоедините шланг вентиляции от сапуна.

  16. ОТСОЕДИНИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 3


    1. A01IS6M

      Отсоедините перепускной шланг охлаждающей жидкости № 3 от кожуха впускного патрубка охлаждающей жидкости.

  17. ОТСОЕДИНИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    1. A01IS6N

      Расцепите хомут и снимите перепускной шланг охлаждающей жидкости.

  18. СНИМИТЕ ВПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    1. A01IQ5S

      Расцепите 2 хомута и снимите впускной патрубок охлаждающей жидкости.

  19. СНИМИТЕ ПЕРЕПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1


    1. A01IPEK

      Выверните 2 болта и снимите перепускной патрубок охлаждающей жидкости.

  20. СНИМИТЕ ВПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    1. A01IR3Q

      Отверните 2 гайки и снимите впускной патрубок охлаждающей жидкости.

  21. СНИМИТЕ ТЕРМОСТАТ


    1. A01IU12

      Снимите термостат.

    2. Снимите прокладку с термостата.

  22. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ


    1. A01IO82

      Отсоедините разъемы 4 катушек зажигания.

    2. A01IRN7E01
      Обозначения на рисунке
      *1 Крышка головки блока цилиндров
      *2 Трубка свечного колодца
      *3 Наконечник свечи зажигания

      Выверните 4 болта и снимите 4 катушки зажигания.

      Note

      При снятии катушки зажигания соблюдайте осторожность, чтобы не повредить наконечник свечи зажигания о края отверстия в крышке головки блока цилиндров или верхнюю кромку трубки свечного колодца.

  23. СНИМИТЕ ВАКУУМНЫЙ НАСОС В СБОРЕ


    1. A01IRM2

      Выверните 3 болта и снимите вакуумный насос с двигателя.

    2. A01IS1I

      Снимите 2 кольцевых уплотнения с вакуумного насоса.

  24. СНИМИТЕ КРОНШТЕЙН ВАКУУМНОГО НАСОСА № 1


    1. A01IPRW

      Вывернув 2 болта, снимите кронштейн вакуумного насоса и прокладку.

  25. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ МОТОРНОГО МАСЛА


    1. A01ISLC

      Отсоедините разъем датчика температуры моторного масла.

    2. С помощью удлиненной торцевой головки на 19 мм снимите датчик температуры моторного масла с крышки цепного привода газораспределительного механизма в сборе.

      Note

      Датчик температуры моторного масла необходимо заменить в случае падения или удара.

    3. Снимите прокладку с датчика температуры моторного масла.

  26. СНИМИТЕ НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ


    1. Повернув натяжитель поликлинового ремня по часовой стрелке, снимите шестигранный ключ на 5 мм, использованный для фиксации натяжителя поликлинового ремня при снятии поликлинового ремня.

    2. A01ISDDE01
      Обозначения на рисунке
      *a Торцевой гаечный ключ на 3 мм

      Немного поверните натяжитель поликлинового ремня в сборе по часовой стрелке и зафиксируйте его шестигранным ключом на 3 мм, как показано на рисунке.

      Tech Tips

      Поликлиновой ремень устанавливается с трудом, если он полностью растянут. При повторном использовании натяжителя поликлинового ремня в сборе сожмите и закрепите его перед снятием.

    3. A01IQFU

      Выверните 2 болта и снимите натяжитель поликлинового ремня в сборе с двигателя в сборе.
