РУЛЕВОЕ КОЛЕСО ПРОВЕРКА

CAUTION:

Автомобиль оборудован дополнительной системой (пассивной) безопасности (SRS), в которую входят такие устройства, как подушки безопасности. Прежде чем приступать к обслуживанию (в том числе снятию или установке деталей), изучите информацию о мерах безопасности для системы SRS (см. стр. Click here).


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ


    1. Снимите переключатель на рулевом колеса в сборе (см. стр. Click here)

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

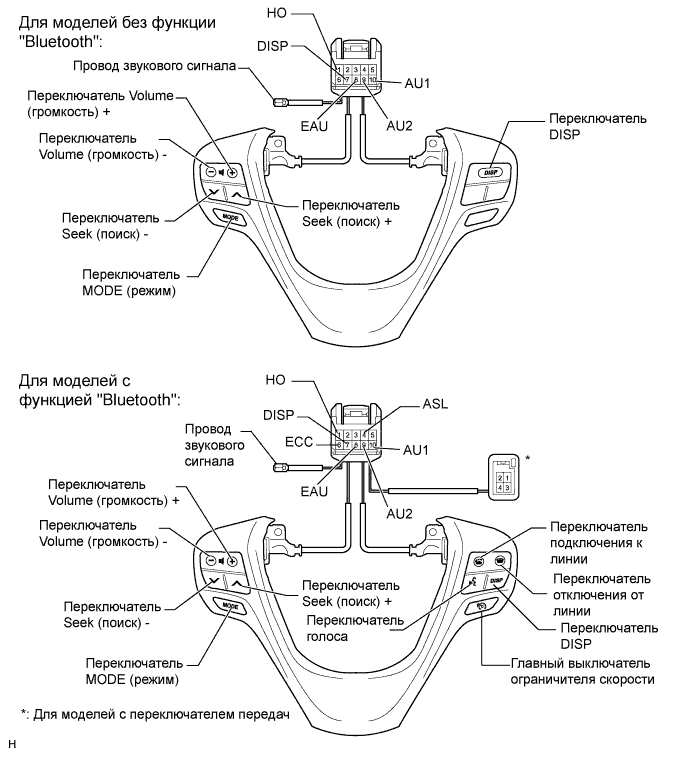

      A01IUK5E01
      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      10 (AU1) - 8 (EAU) Ни один переключатель не нажат 95–105 кОм
      Нажатие выключателя "Seek+" (поиск+) Менее 2,5 Ом
      Нажатие выключателя "Seek-" (поиск-) 313 - 345 Ом
      Нажатие выключателя "Volume+" (громкость+) 950 - 1050 Ом
      Нажатие выключателя "Volume-" (громкость-) 2955 - 3265 Ом
      9 (AU2) - 8 (EAU) Ни один переключатель не нажат 95–105 кОм
      Нажатие переключателя "MODE" (режим) Менее 2,5 Ом
      Нажатие переключателя "On Hook" (отключение от линии) 313 - 345 Ом
      Нажатие переключателя "Off Hook" (подключение к линии) 950 - 1050 Ом
      7 (DISP) - 8 (EAU) Переключатель DISP нажат Менее 2,5 Ом
      1 (HO) - провод звукового сигнала Всегда Менее 2,5 Ом
      4 (ASL) - 6 (ECC) Главный выключатель системы ограничителя скорости включен Менее 2,5 Ом
      Главный выключатель системы ограничителя скорости выключен 1 МОм или более

      Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ (ЛЕВЫЙ (-) И ПРАВЫЙ (+))


    1. A01INNZE01
      Обозначения на рисунке
      *1

      Устройство с неподсоединенным жгутом проводов

      (переключатель передач трансмиссии в сборе)
      *2 Для левой стороны
      *3 Для правой стороны

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для левой стороны
      Контакты для подключения диагностического прибора Условие Заданные условия
      SDN - ECC приведен в действие и удерживается переключатель управления переключением "-" (переключение на более низкую передачу) Менее 2,5 Ом
      SDN - ECC переключатель управления переключением "-" (переключение на более низкую передачу) отпущен 1 МОм или более
      Для правой стороны
      Контакты для подключения диагностического прибора Условие Заданные условия
      SUP - ECC приведен в действие и удерживается переключатель управления переключением "+" (переключение на более высокую передачу) Менее 2,5 Ом
      SUP - ECC переключатель управления переключением "+" (переключение на более высокую передачу) отпущен 1 МОм или более

      Если результат проверки не отвечает требованиям, замените переключатель передач в сборе.
