AMPLIFIER ANTENNA INSTALLATION

PROCEDURE


  1. INSTALL NO. 1 AMPLIFIER ANTENNA ASSEMBLY

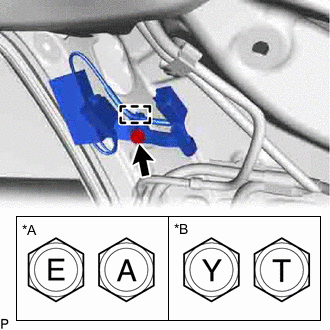

    1. B006J6QC01
      *A for Type A
      *B for Type B

      Engage the guide.

    2. Install the No. 1 amplifier antenna assembly with the bolt.

      Torque:
      for Type A
      8.3 N*m  { 85 kgf*cm, 73 in.*lbf }
      for Type B
      10 N*m  { 102 kgf*cm, 7 ft.*lbf }

      Note

      There are four types of bolts and the tightening torque depends on the type of bolt used as shown in the illustration. Therefore, confirm the tightening torque before installing the bolt.

    3. Connect the 2 connectors.

    4. Engage the claw.

  2. INSTALL ROOF SIDE INNER GARNISH ASSEMBLY RH

    Tech Tips

    Use the same procedure as for the LH side.

    Click here

  3. INSTALL DECK TRIM SIDE PANEL ASSEMBLY RH

    Tech Tips

    Use the same procedure as for the LH side.

    Click here

  4. INSTALL NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY

    Click here

  5. INSTALL NO. 2 ROPE HOOK (w/o Toyota Safety Sense)

    Tech Tips

    Use the same procedure as for the LH side.

    Click here

  6. INSTALL ROPE HOOK (w/o Toyota Safety Sense)

    Tech Tips

    Use the same procedure as for the LH side.

    Click here

  7. INSTALL TONNEAU COVER HOOK A (w/ Toyota Safety Sense)

    Tech Tips

    Use the same procedure as for the LH side.

    Click here

  8. INSTALL NO. 1 TONNEAU COVER HOLDER CAP (w/ Toyota Safety Sense)

    Tech Tips

    Use the same procedure as for the LH side.

    Click here

  9. INSTALL REAR SEAT SIDE GARNISH RH

    Tech Tips

    Use the same procedure as for the LH side.

    Click here

  10. INSTALL REAR SEATBACK HINGE SUB-ASSEMBLY RH

    Tech Tips

    Use the same procedure as for the LH side.

    Click here

  11. INSTALL REAR UNDER SIDE COVER RH

    Tech Tips

    Use the same procedure as for the LH side.

    Click here

  12. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP RH

    Tech Tips

    Use the same procedure as for the LH side.

    Click here

  13. INSTALL REAR DOOR SCUFF PLATE RH

    Tech Tips

    Use the same procedure as for the LH side.

    Click here

  14. INSTALL REAR SEAT CUSHION LOCK HOOK

    Click here

  15. INSTALL REAR SEAT CUSHION ASSEMBLY RH

    Click here

  16. INSTALL REAR SEATBACK ASSEMBLY RH

    Click here

  17. INSTALL REAR SEATBACK HINGE COVER

    Click here

  18. INSTALL REAR SEAT HEADREST ASSEMBLY

    Click here

  19. INSTALL REAR DECK TRIM COVER

    Click here

  20. INSTALL DECK TRIM SERVICE HOLE COVER

    Click here

  21. INSTALL DECK FLOOR BOX RH

    Click here

  22. INSTALL DECK FLOOR BOX LH

    Click here

  23. INSTALL REAR NO. 1 FLOOR BOARD

    Click here

  24. INSTALL REAR NO. 3 FLOOR BOARD

    Click here

  25. INSTALL REAR NO. 4 FLOOR BOARD

    Click here

  26. INSTALL REAR NO. 2 FLOOR BOARD

    Click here

  27. INSTALL TONNEAU COVER ASSEMBLY

    Click here
